Helt atypisk sammenlignet med mine andre konstruktioner startede jeg med at lave kassen ;o)

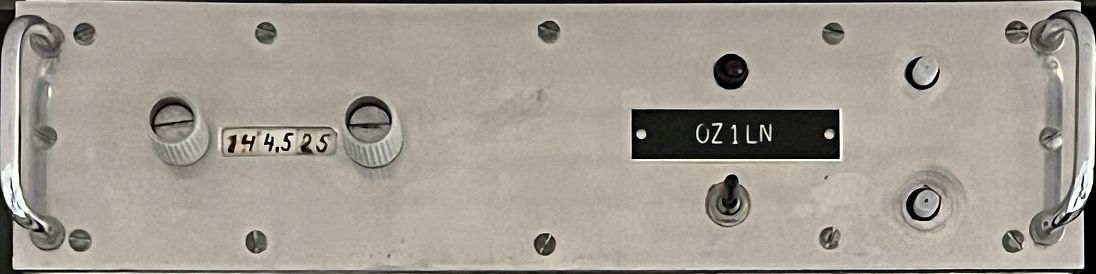

Fronten ses herunder.
Kanalvalget blev lavet med 2 drejeomskiftere med hver sit skalahjul med tal påskrevet.
Højre omskifter skifter 100kHz spring (144.0 til 145.9) og venstre omskifter skifter 25 kHz spring (00, 25, 50 og 75)
Lysdioden er squelchindikator og vippekontakten er ikke i brug.
Reguleringer til højre er squelch og volume. Knapperne er stjålet til en anden konstruktion.
Det var jo en prøve på at lave syntesekredsløbet, så som modtager blev den nemme løsning valgt, nemlig BSP RX moduler.

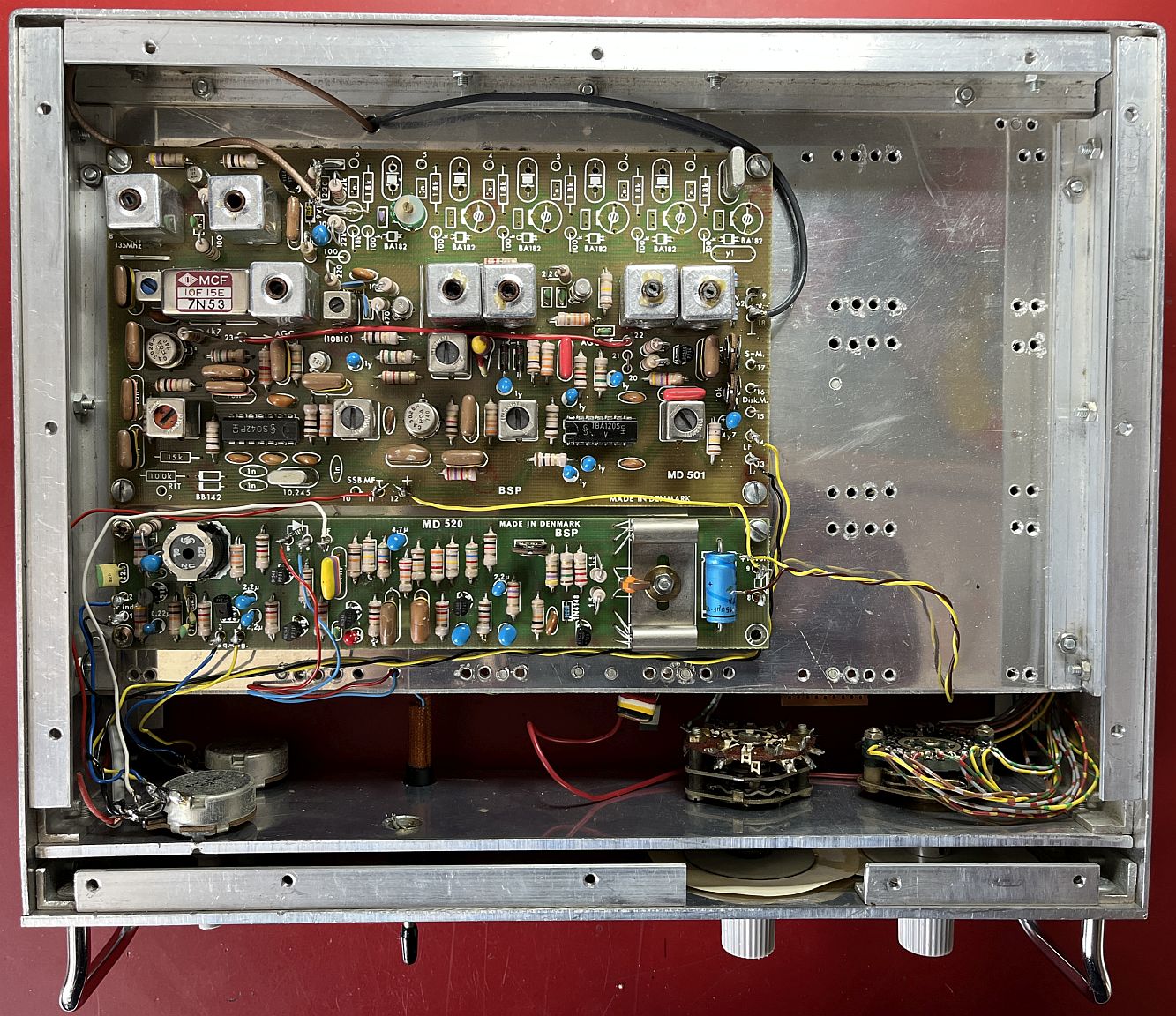

Øverst BSP modul MD501 med krystaloscillatoren frakoblet, nederst BSP modul MD520 squelch og lavfrekvens.

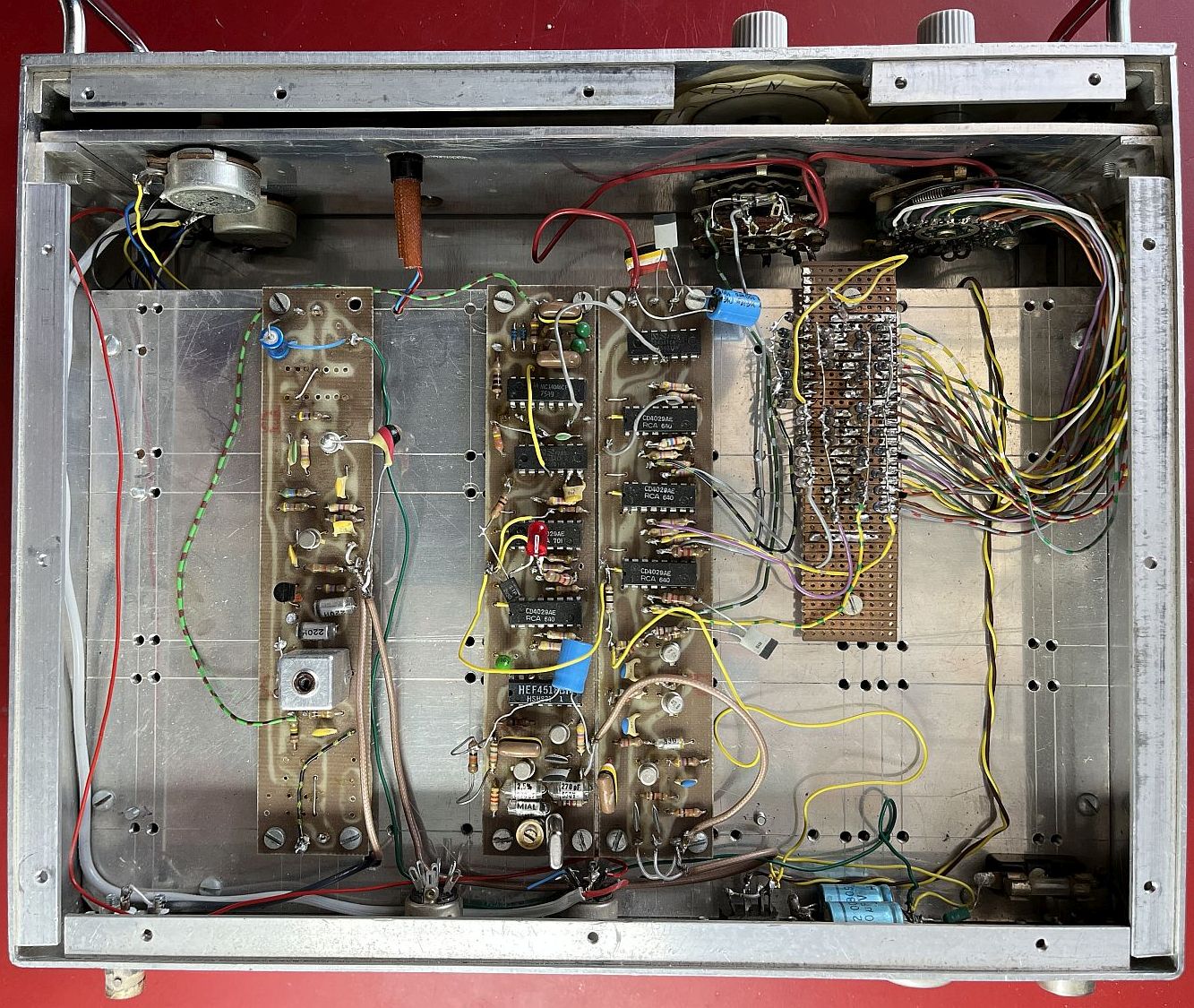

På billedet herunder ses hele syntesekredsløbet.
På printet til venstre bor den variable 12 MHz oscillator, hvor frekvensen kan styres med en spænding fra syntesedetektoren.
På næste print ses nederst krystaloscillatoren, hvis frekvens neddeles til 25 kHz, som bruges som reference i syntesedetektoren.
På næste print et par transistorer, som laver 12 MHz oscllatorens signal om til firkanter, som deles ned i programmerbare delere.
På hulprintet til højre diodematrix, som omsætter omskifternes indstillinger til analoge værdier.
Fra syntesedetektoren fås et DC signal, som er afhængigt af referencesignalet og det neddelte signal fra den variable oscillator.
Når der er balance mellem disse signaler er syntesen i lås, og frekvensen af den varable oscillator er låst til krystaloscillatoren.
