Test med 8-port SI5351B breakout board.
Det vil jo være smart hvis man kan FM modulere sin sender ;o)Si5351 serien har A, B og C versioner, B versionen kan kodes til FM modulation, A og C kan ikke.
Si5351 A/B/C Datablad

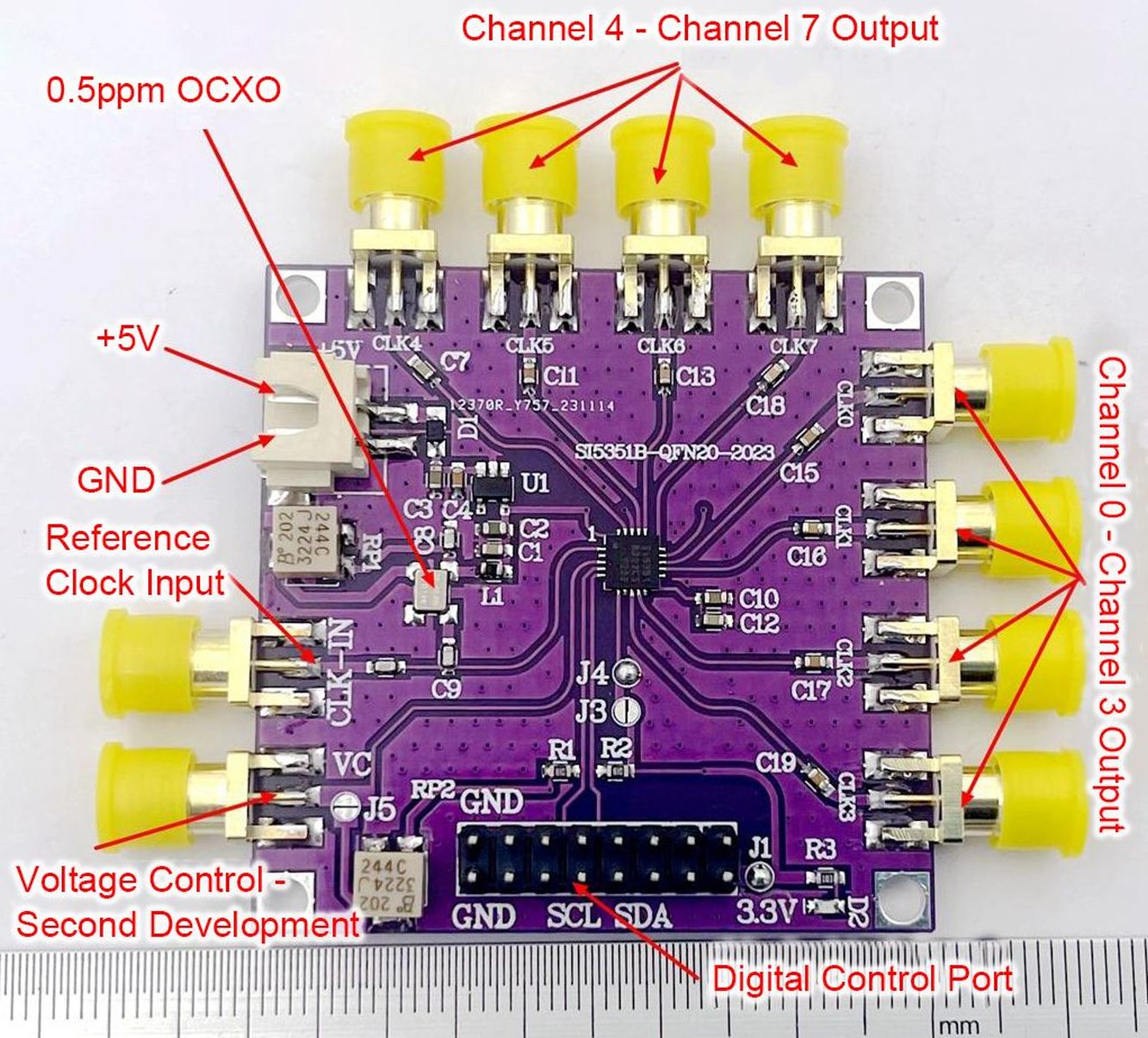

Jeg har ikke kunnet finde et lille modul med denne B-kreds, men jeg har købt et større modul, som har hele 8 udgangsporte.
Printet er 5 x 5 cm, og det leveres med coaxfatninger monteret på alle porte.
Den monterede styreoscillator OCXO angives til 0.5 ppm. Multiturn trimmepotmeter RP1 kan finjustere frekvensen på OCXO.
Der er en port hvor man kan tilslutte en udvendig (mere stabil) oscillator (CLK-IN).
Der er tilslutning til +5 volt, og på printet er der spændingsregulering (U1) til de 3.3 volt som Si5351 skal have.
Modulations LF indkobles på port VC. Max input spænding på VC mellem -0.5 volt og +3.6 volt.
Ved at kortslutte J5 med en loddebro indkobles multiturnpotmeter RP2.
Hermed kan man indstille en spænding mellem 0 og 3.3 volt, så modulationen bliver symmetrisk uden klip af top og bund.
Se billede herunder.

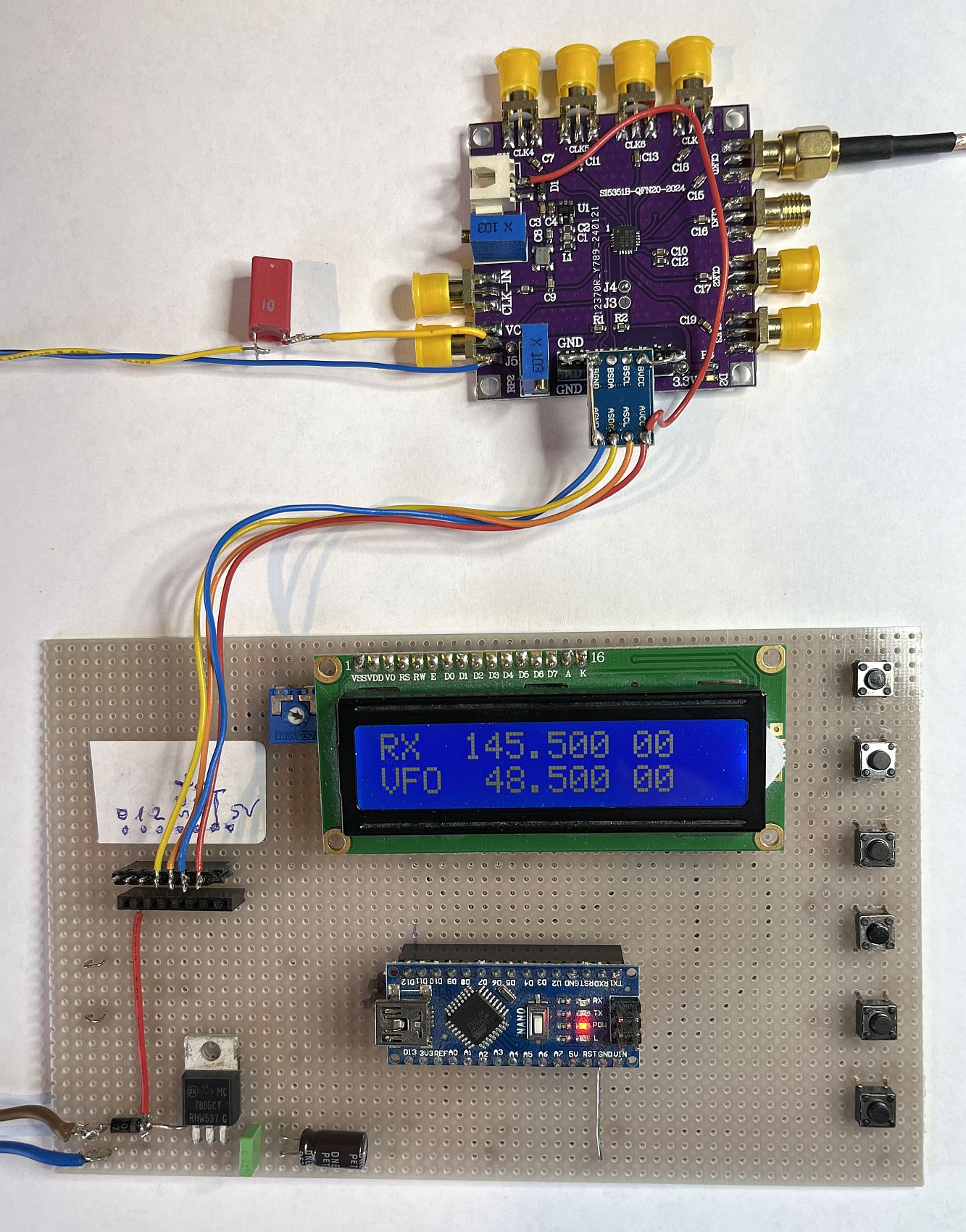

Styreenheden er med Arduino Nano, som kører på 5 volt.
Det er nødvendigt at lave tilpasning for ikke at ødelægge Si5351B, som ikke tåler mere end +3.8 Volt på SCL og SDA.
Det gøres med det lille blå modul, som sidder ovenpå stikket. Der er 2 transistorer og et par modstande på modulet.
Der kan overføres digitale styresignaler både til og fra Si5351 (SCL og SDA)
Udgangsportene kan kodes til at levere forskellige uafhængige frekvenser valgbare mellem 8 kHz og 160 MHz ifølge databladet.
Lavfrekvenssignalet tilføres gennem en kondensator. PAS PÅ, absolut max LF spænding på 3.6 volt.(-0.5 til VDD+0.3 volt)
Frekvenssvinget kan kodes mellem +-30 ppm og +-240 ppm.
Skemaet herunder viser max frekvenssving ved kodning af "set_vcxo" til 240.
| Oscillatorfrekvens | MAX frekvenssving plusminus |
| 1 MHz | 0.24 kHz |
| 10 MHz | 2.4 kHz |
| 50 MHz | 12 kHz |
| 100 MHz | 24 kHz |
| 145 MHz | 34.8 kHz |
Port 0 er kodet til den VFO frekvens der kan vælges med trykknapperne.
Port 1 er kodet til 10.7 MHz (kun test, bruges ikke til noget i denne opstilling.
Alle output kan FM moduleres, det bestemmes i kodningen for hvert enkelt port.
Husk på, at frekvenssvinget øges ved højere VFO-frekvens.
Der er nok sving til brug til sendere fra ca 10 MHz og op.
Se testprogram med de ekstra linjer, som åbner FM modulation ved at klikke på "Arduino SW til Si5351B" i topmenuen.
Se mere om mine forsøg med Si5351 ved at klikke på "CQM5000 syntese" i topmenuen.
