Målinger på BSP VFO.
Jeg har lavet en del målinger for at finde ud af hvordan Si5351a opfører sig ved forskellige frekvenser.
Der er målt på VFO modulet fra Bensø Print (BSP) med Si5351a og min egne forsøgsopstilling med Si5351b.
Indstillinger af spektrum analysatoren er parvis ens på billederne herunder.

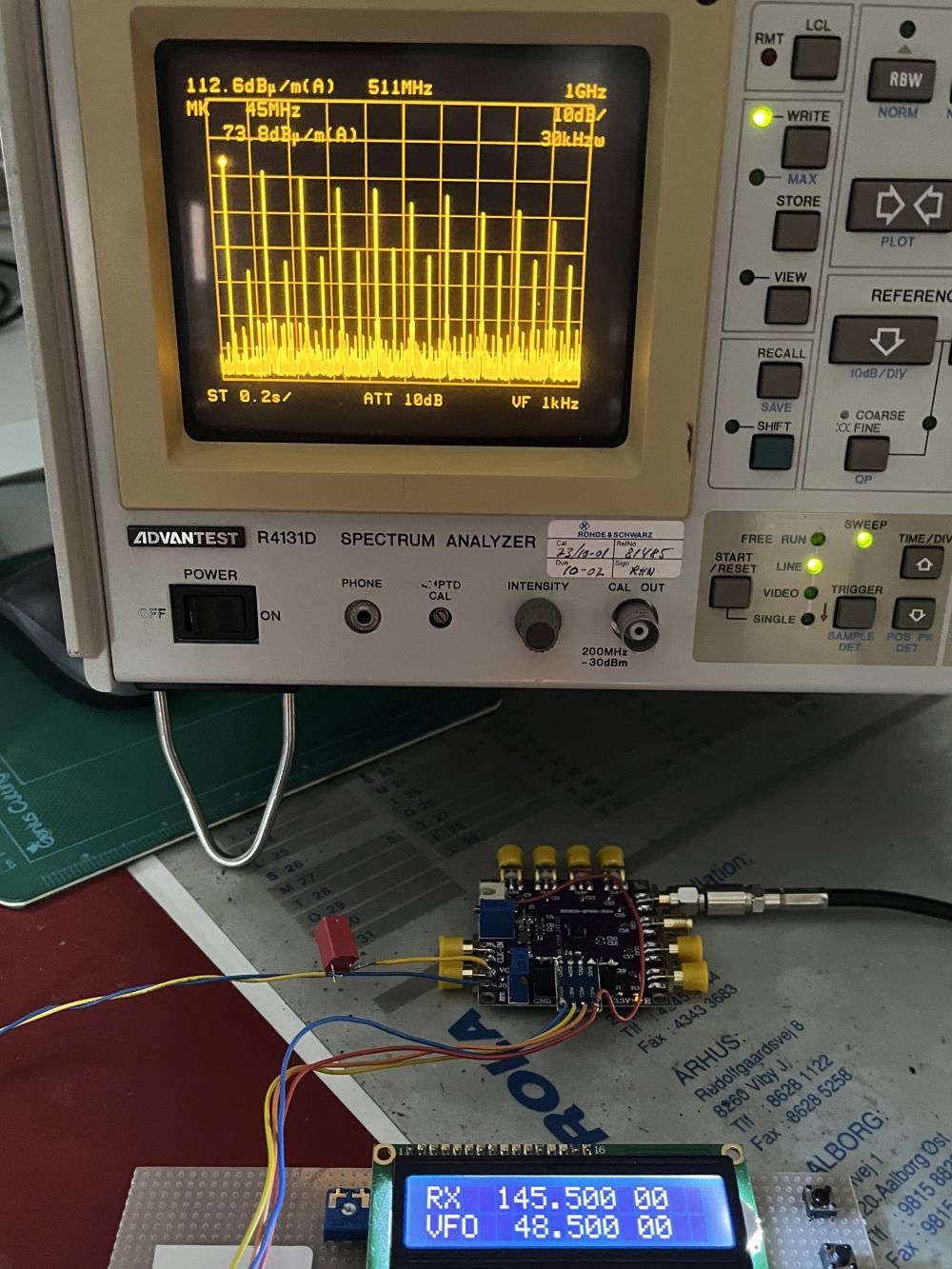

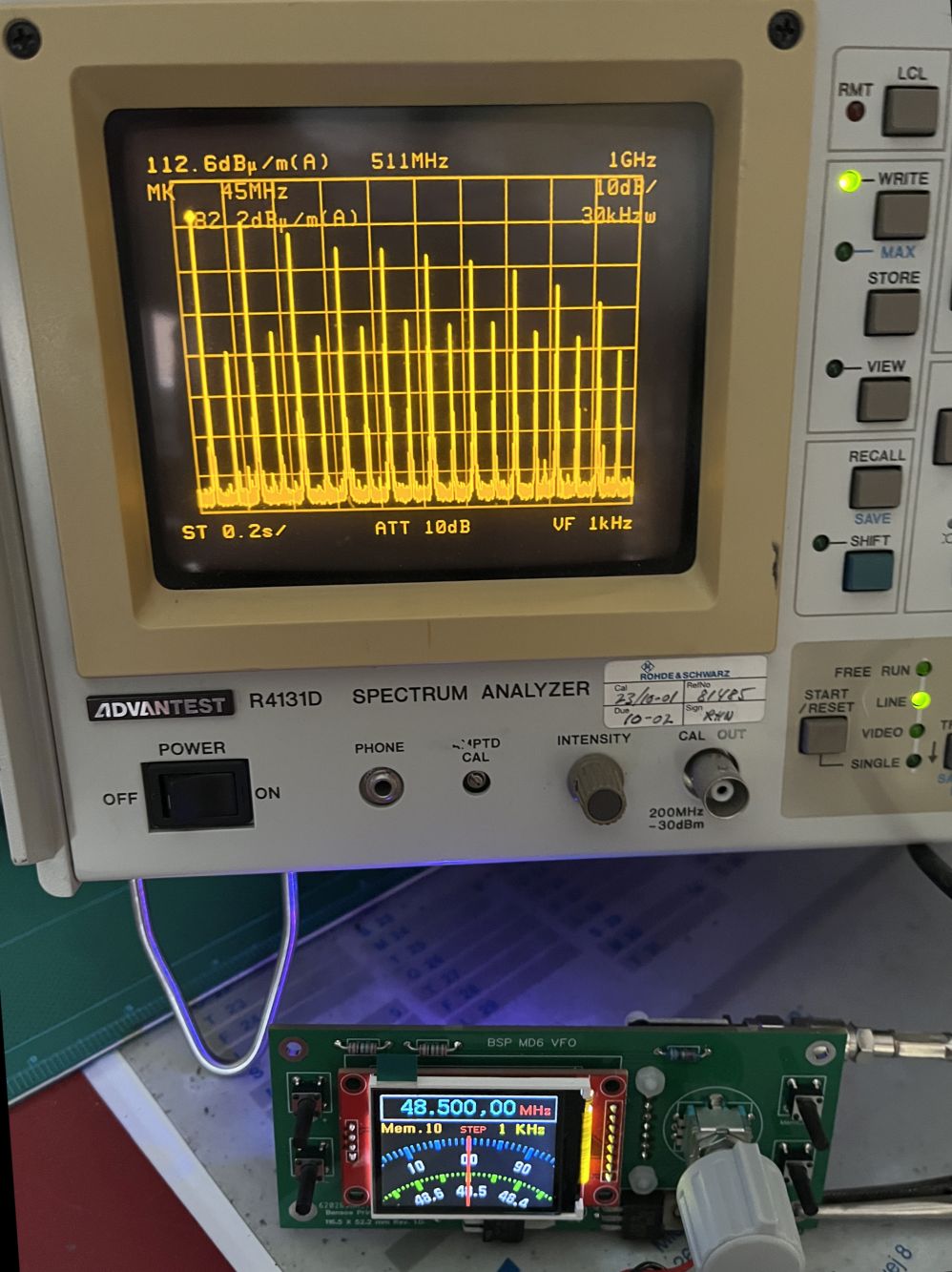

VFO frekvens 48.5 MHz, måleområde 1 GHz.
Søjlen med markering på toppen er 48.5 Mhz grundfrekvensen.
Der er godt med harmoniske på begge opstillinger, fordi output signalet fra Si5351 er firkanter.
Ulige harmoniske er store, lige harmoniske mindre. Nøjagtigt som billedet fra lærebogen ;O)
Der er lidt mere støj i bunden på min egen opstilling. Der skal nok lidt mere filtrering af forsyningsspændingen?
Billeder herunder.
Se hvordan Bensø Print (BSP) meget fint har løst denne opgave, klik her -> Bensø filter moduler.
Se mere om mine forsøg med Si5351 ved at klikke på "CQM5000 syntese" i topmenuen.
