Målinger på master-oscillatorer til ny Si5351A syntese med Arduino styring.


Billederne i rammerne herunder viser testopstillingen med forskellige Master oscillatorer.

Billeder til venstre er BSP 10 MHz TCXO, udgangsfrekvens "TTL" (firkanter).
Billeder i midten er BSP 10 MHz TCXO, udgangsfrekvens "sinus".
Billeder til højre er en simpel hjemmebygget colpitts oscillator med buffer, krystalfrekvens 10 MHz.

Målinger på master-oscillatorer alene, spektrum_30-10-2025.

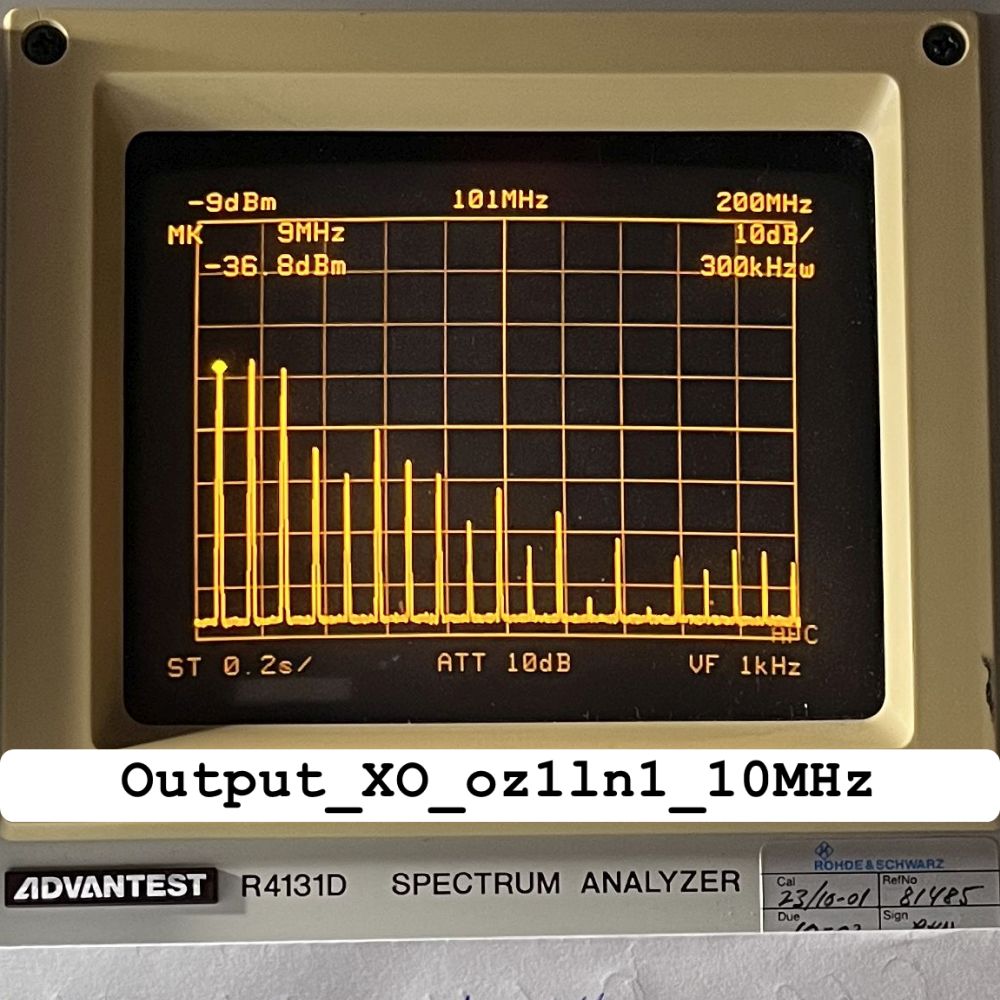

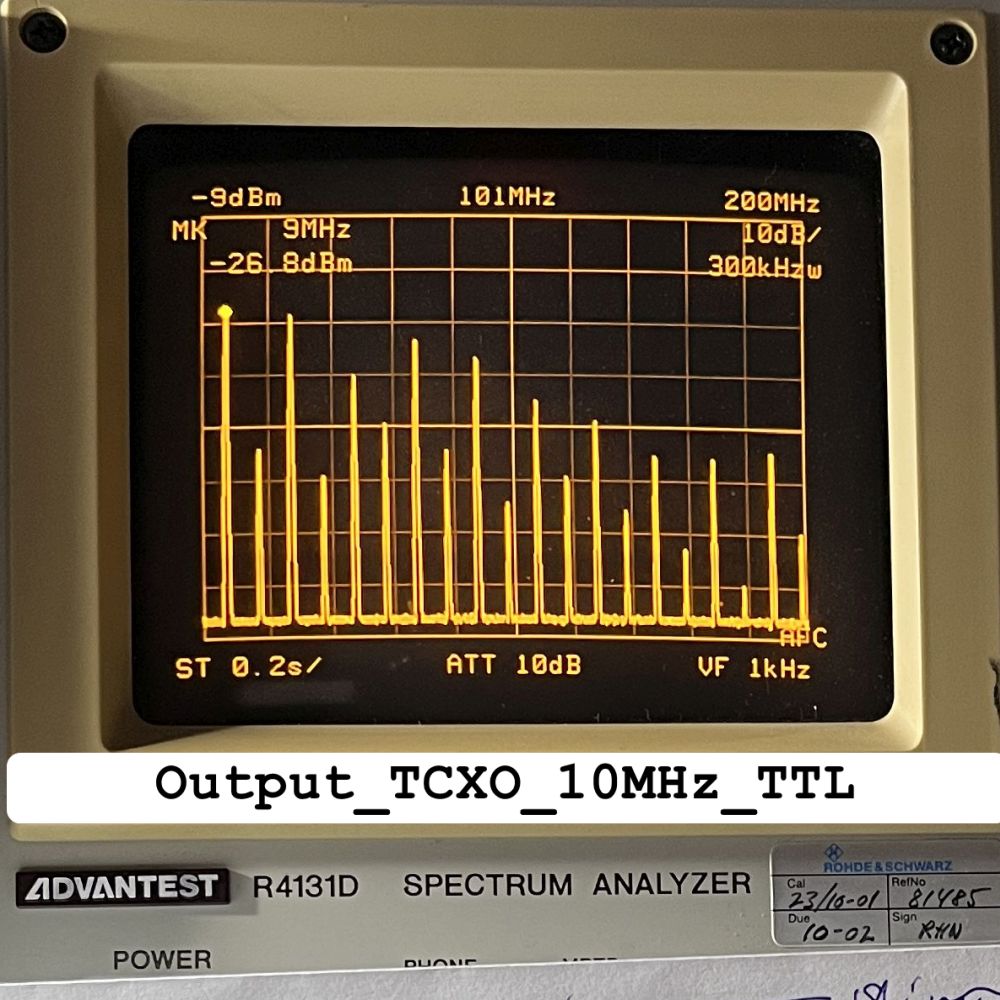

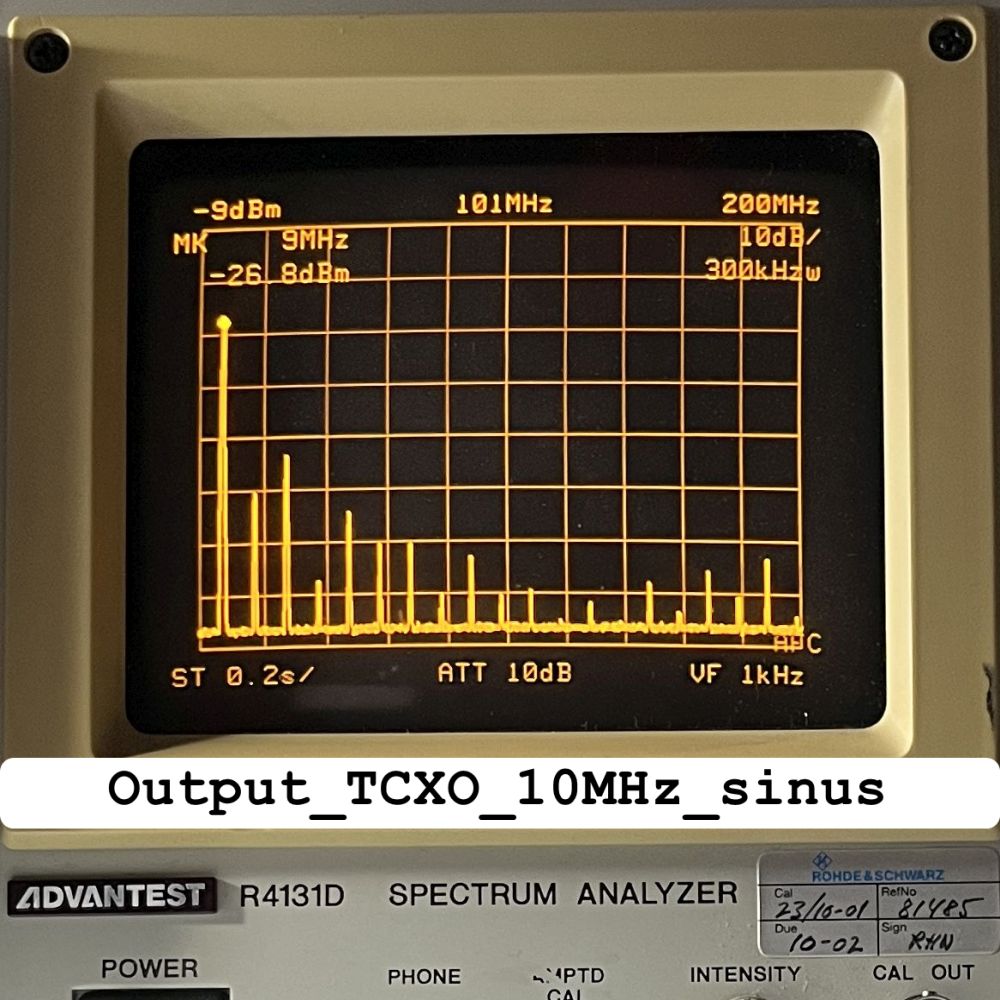

Billederne herunder viser udgangssignalerne fra de anvendte masteroscillatorer på 10 MHz.

Der står 9 MHz ved grundfrekvensen på billederne. Det er 10 MHz. Skærmens center er forskudt 1 MHz.

Ikke uventet er der mange harmoniske fra TTL udgangen, men også mange ved sinusudgangen og colpitts oscillatoren.

output_10mhz_tcxo_200mhz_ttl.jpg output_10mhz_tcxo_200mhz_sinus.jpg output_10mhz_xo_oz1ln_1_200mhz.jpg

Til emnevalg.

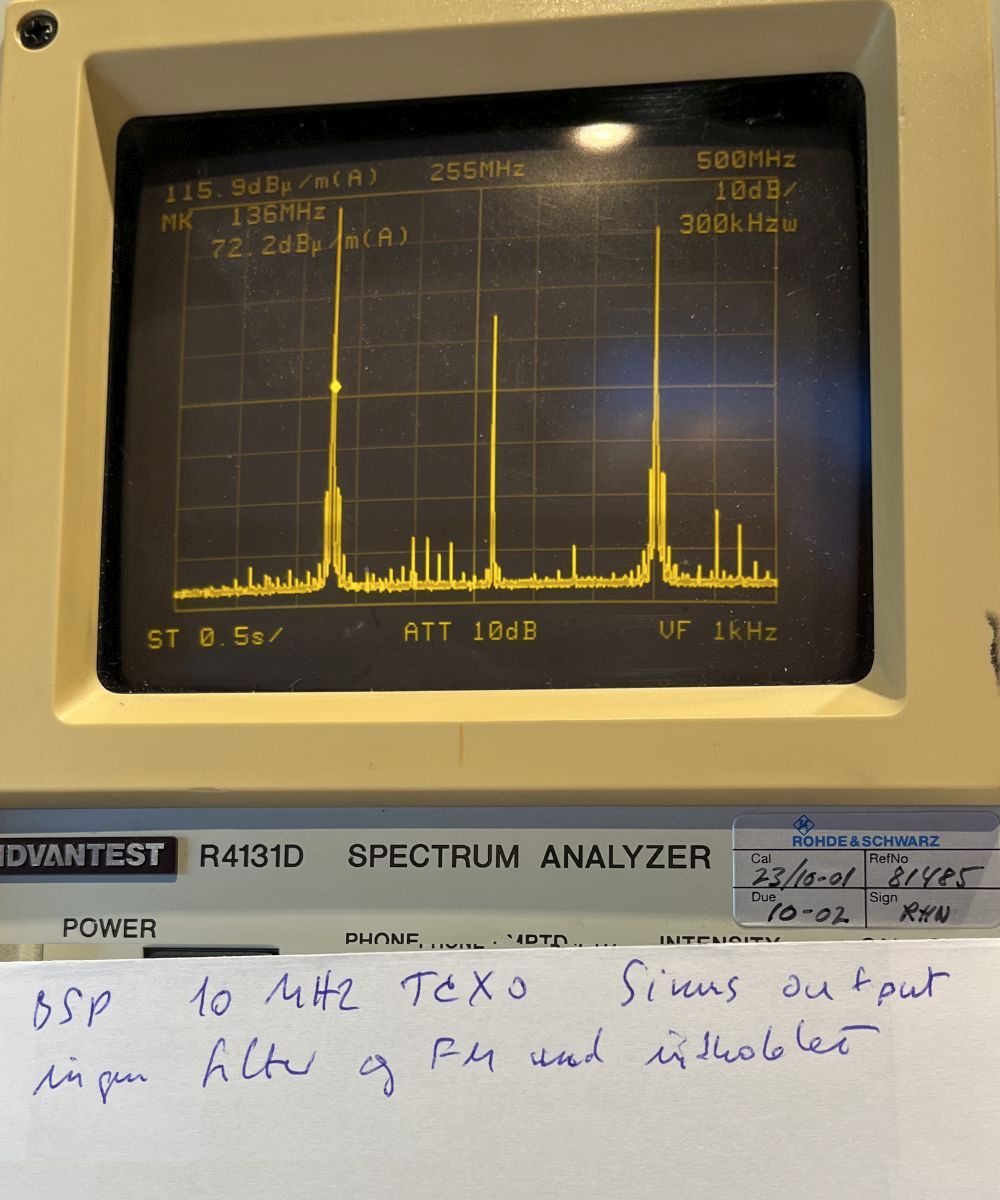

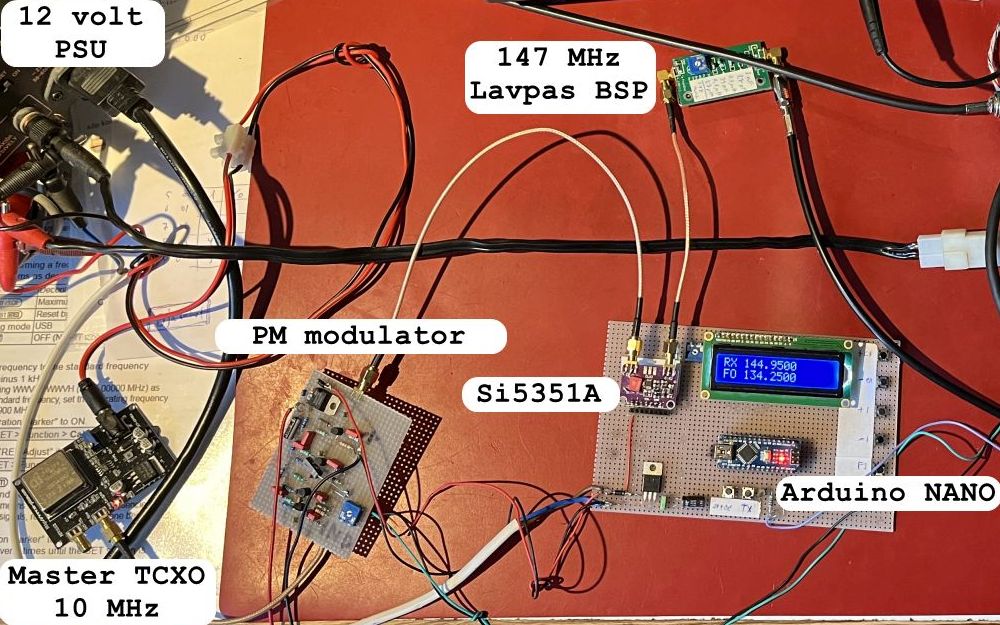

Testopstilling består af Arduino Nano, 10 MHz master-oscillator og Si5351A, uden 147 MHz filter og uden FM modulator.

Billeder er 200 MHz brede, og Si5351 frekvensen er 134.8 MHz. Det er pinden med markering.

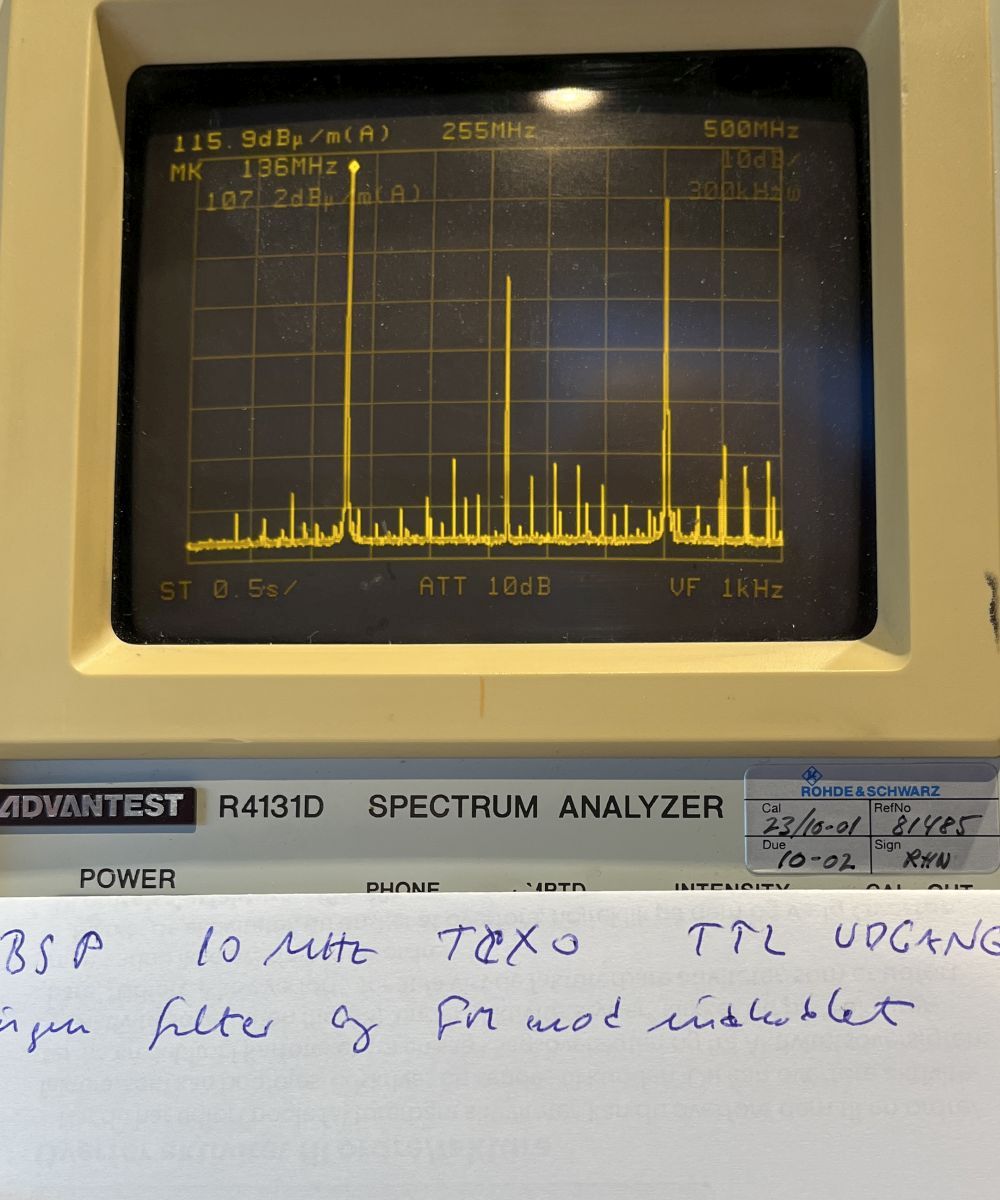

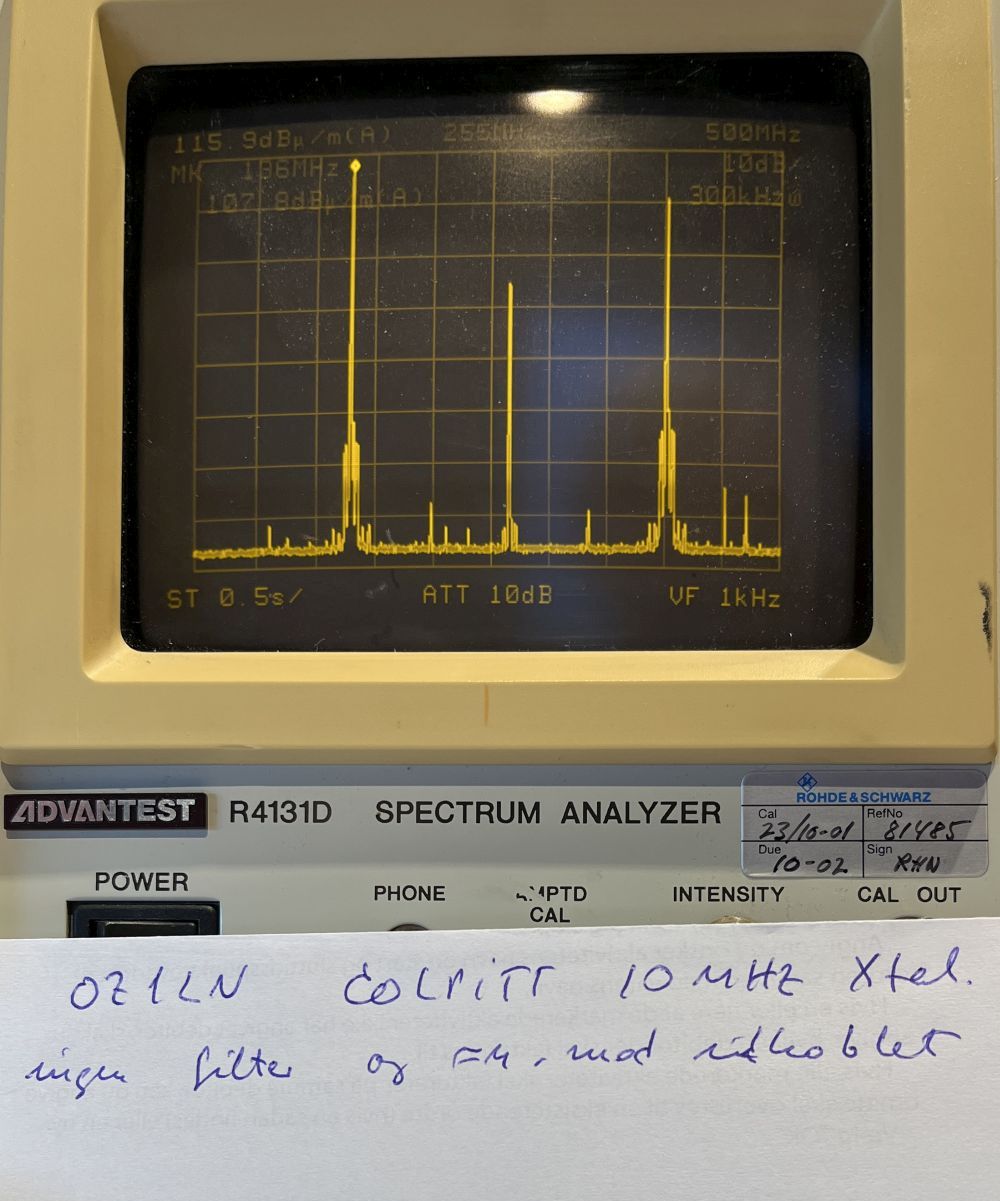

Der er rigeligt med harmoniske, og også en del mindre uønskede signaler (spurs).

spekt_0filt_0fm_bsp_ttl.jpg spekt_0filt_0fm_bsp_sinus.jpg spekt_0filt_0fm_1ln.jpg

Til emnevalg.

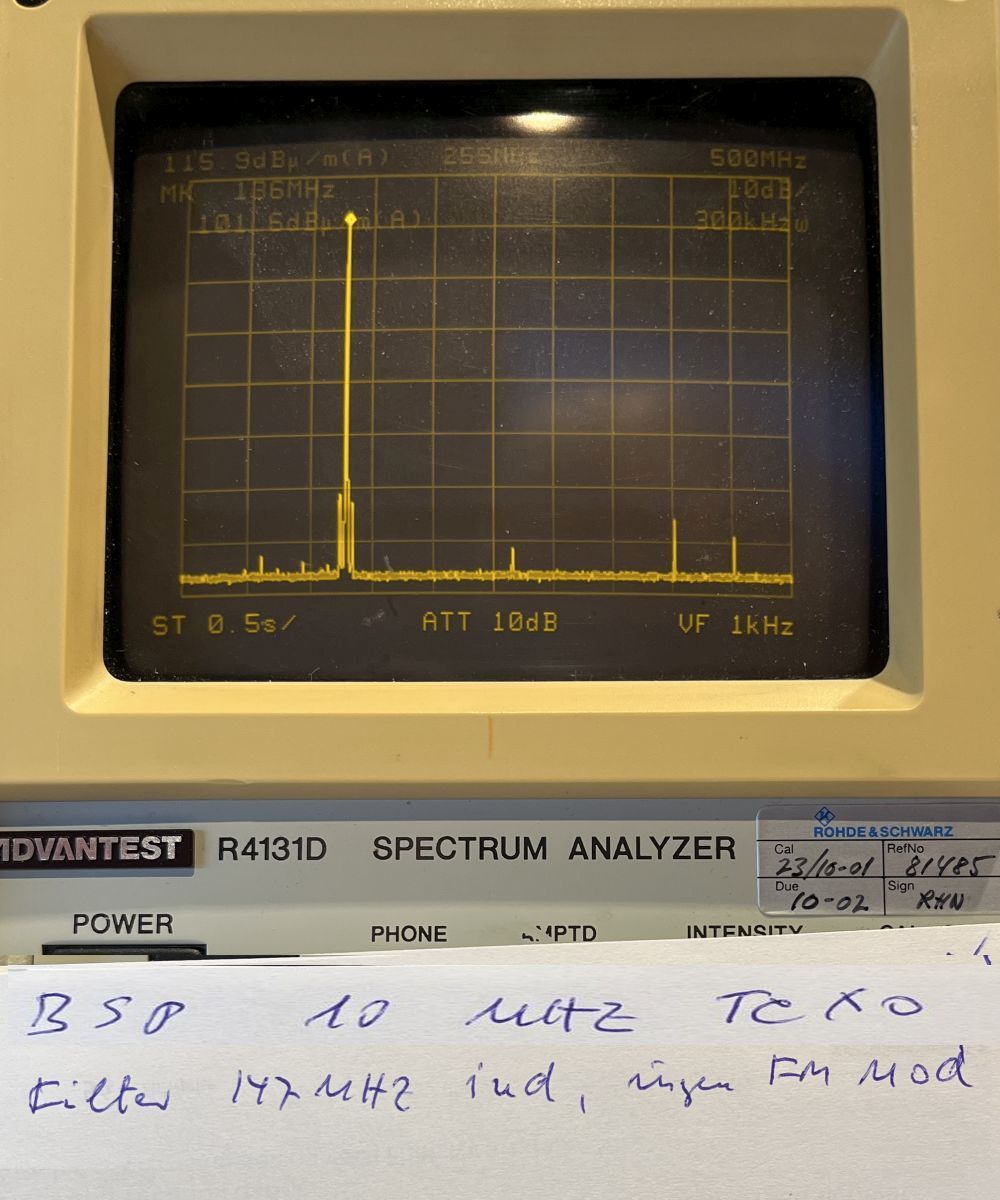

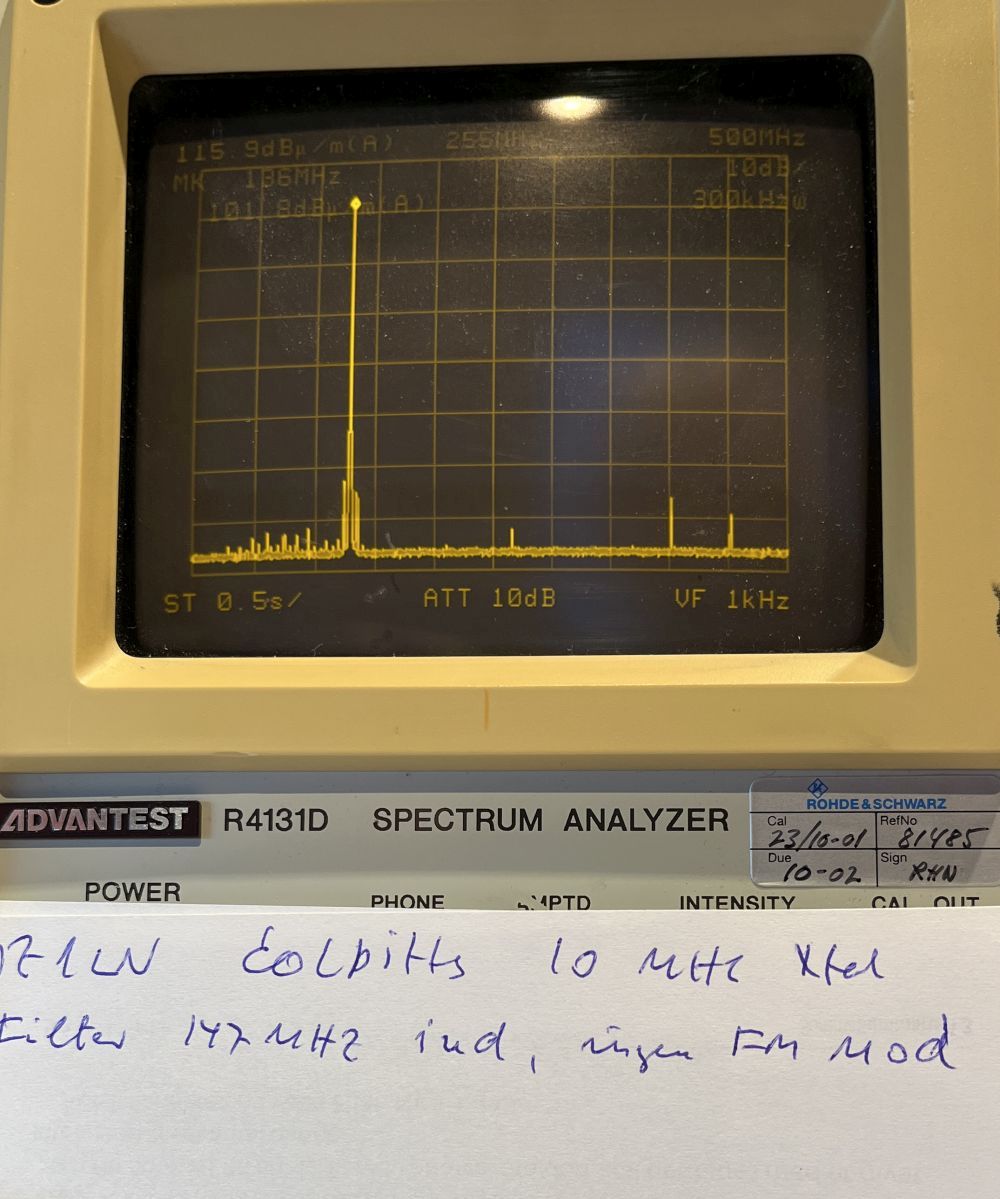

Testopstilling består af Arduino Nano, 10 MHz master-oscillator og Si5351A, med 147 MHz filter efter Si5351. Ingen FM modulator.

Billeder er 200 MHz brede, og Si5351 frekvensen er 134.8 MHz. Det er pinden med markering.

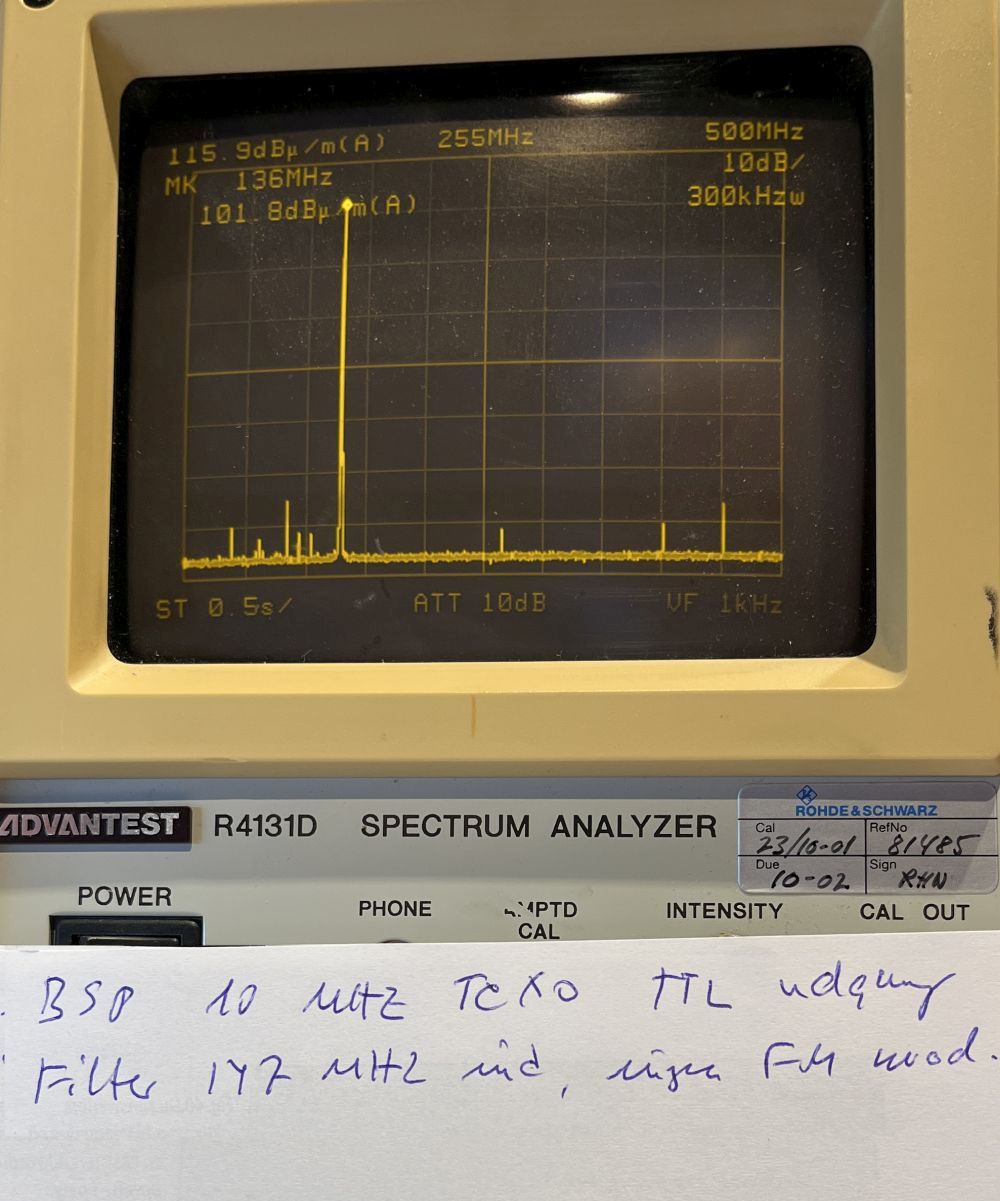

I forhold til billeder i rammen ovenover er spektret faktisk ret rent. De falske er ca 50 dB under grundfrekvensen 134.8 MHz.

Der er en del "snavs" omkring den ønskede frekvens, se nærbilleder i de næste rammer herunder.

spekt_0filt_0fm_bsp_ttl.jpg spekt_0filt_0fm_bsp_sinus.jpg spekt_0filt_0fm_1ln.jpg

Til emnevalg.

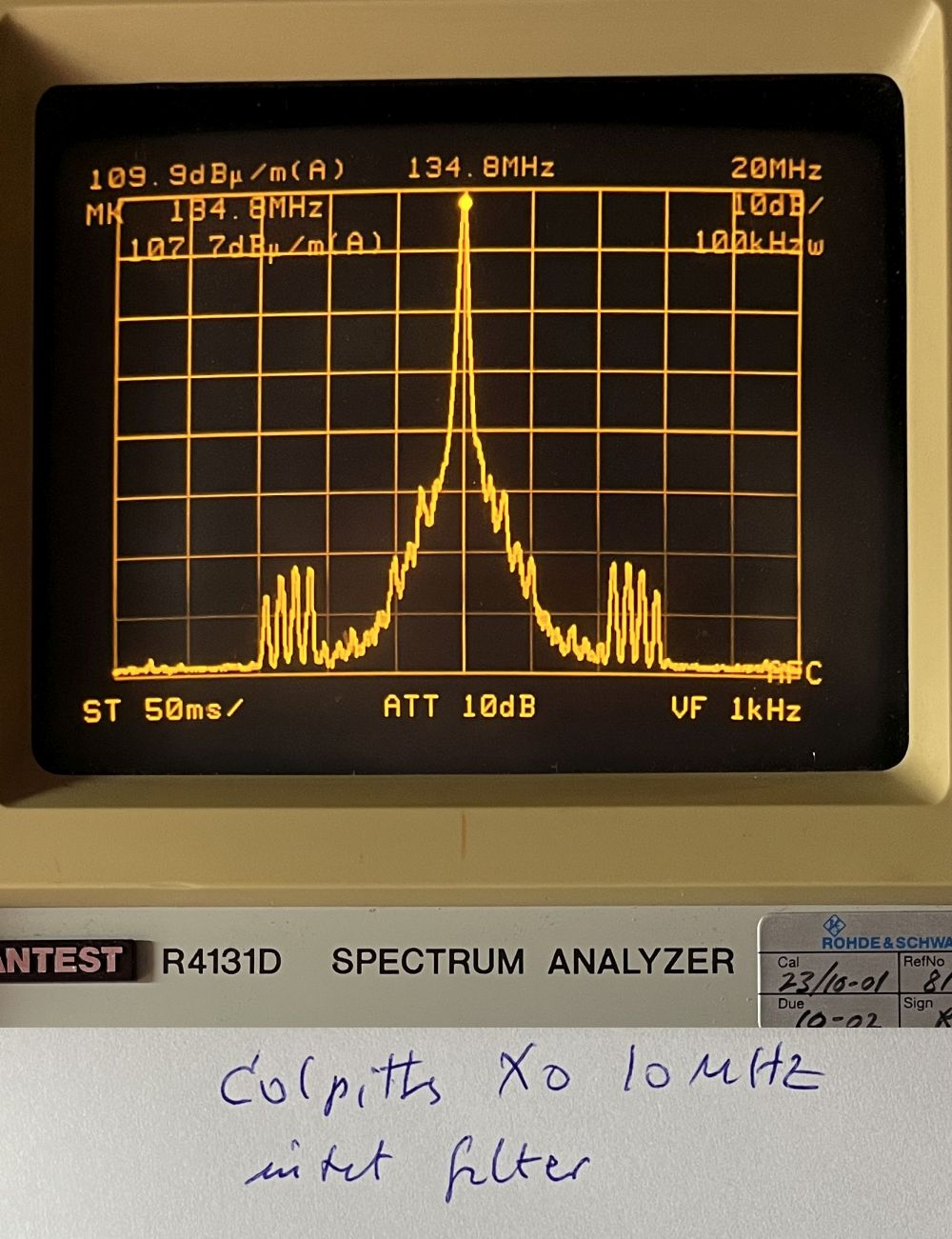

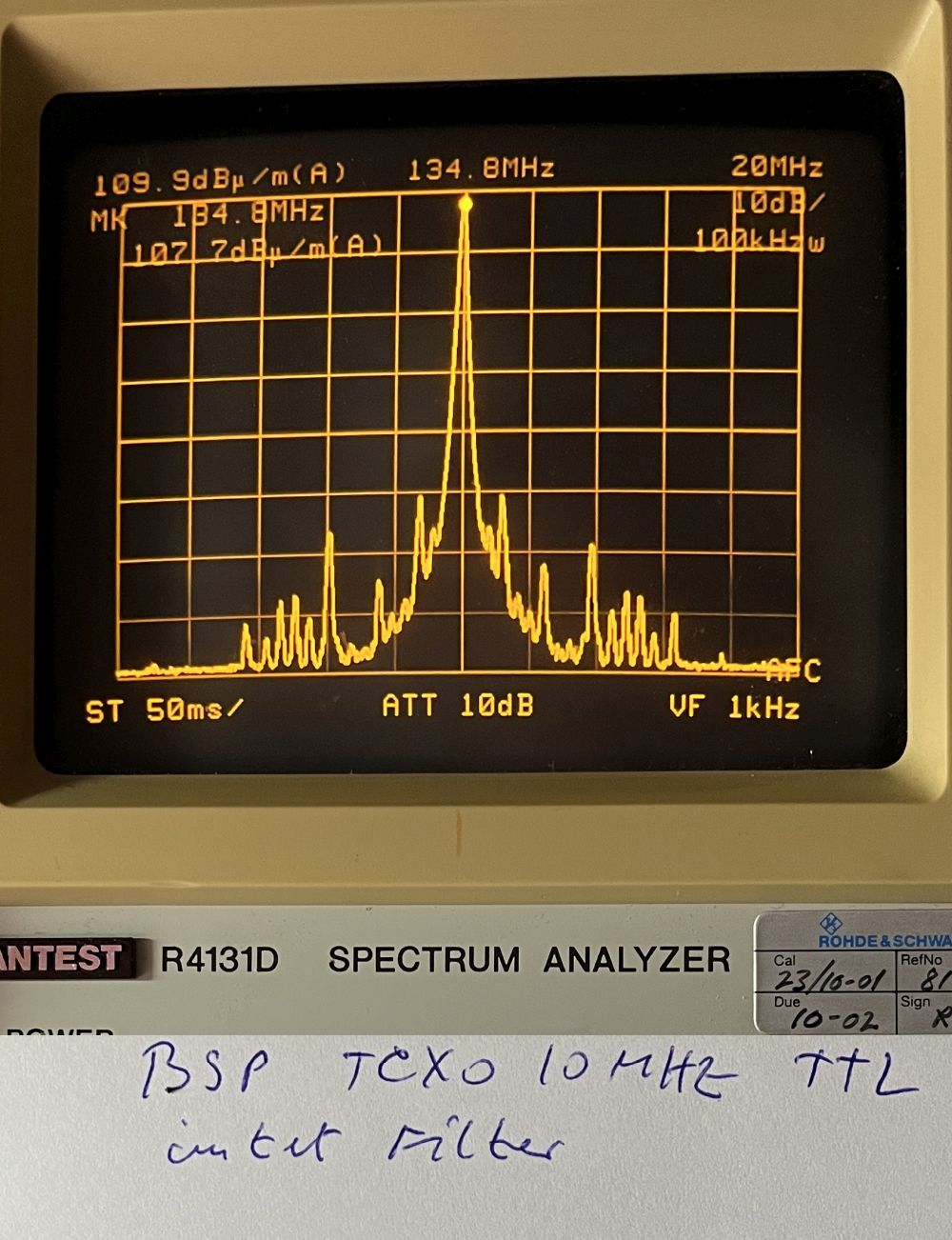

Testopstilling består af Arduino Nano, 10 MHz master-oscillator og Si5351A, uden 147 MHz filter og uden FM modulator.

Billeder er 20 MHz brede, og Si5351 frekvensen 134.8 MHz er i midten af billedet.

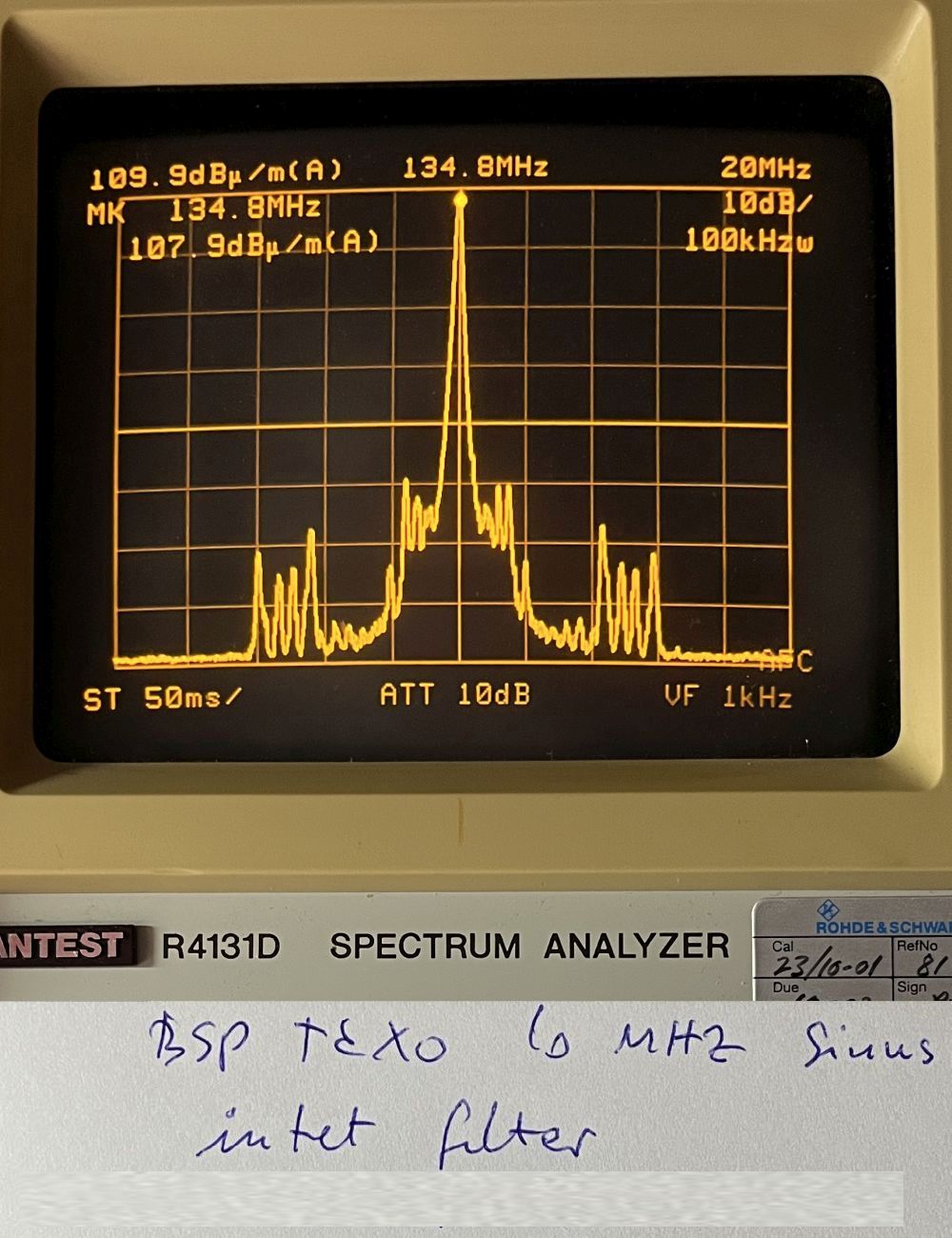

Afstand mellem de lodrette linje er 2 MHz. Ud til 2 MHz på begge sider af 134.8 MHz er der en del støj.

Mellem 4 og 6 MHz på begge sider af 134.8 MHz er der en samling uønskede signaler.

spekt_20mhz_filter_fm_bsp_ttl.jpg spekt_20mhz_0filter_0fm_bsp_sinus.jpg spekt_20mhz_filter_0fm_oz1ln.jpg

Til emnevalg.

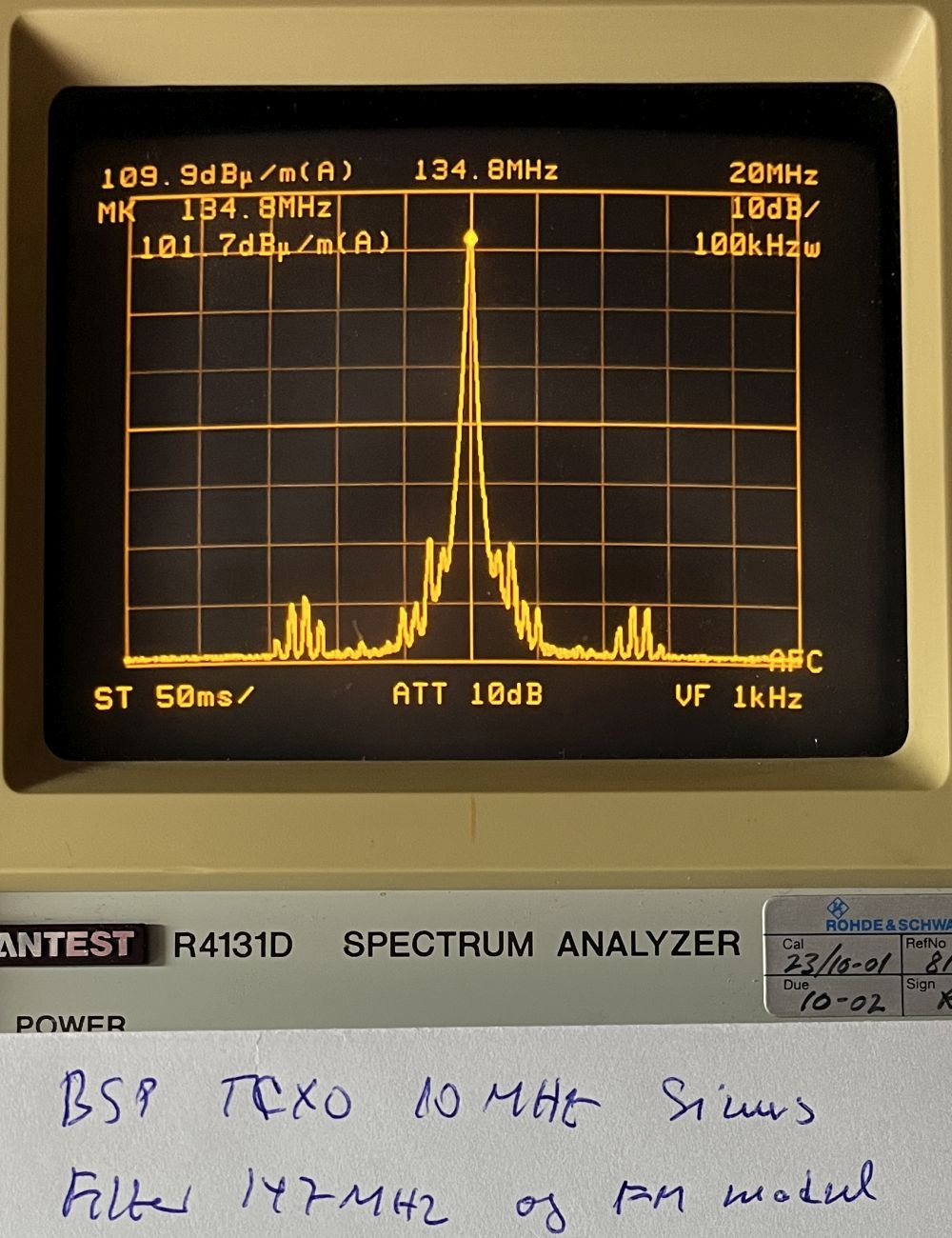

Testopstilling består af Arduino Nano, 10 MHz master-oscillator og Si5351A, med 147 MHz filter efter Si5351 og med FM modulator.

Billeder er 20 MHz brede, og Si5351 frekvensen 134.8 MHz er i midten af billedet.

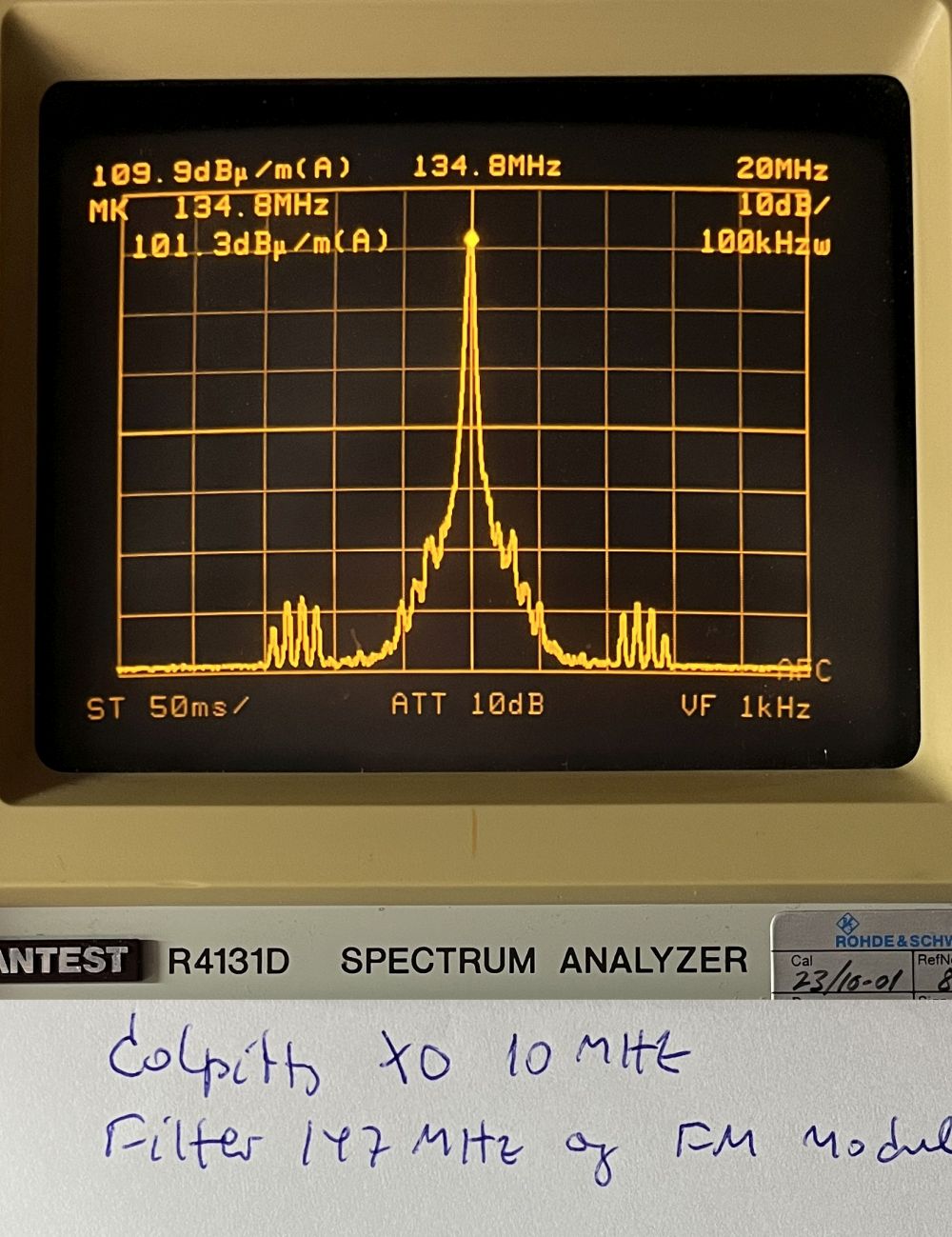

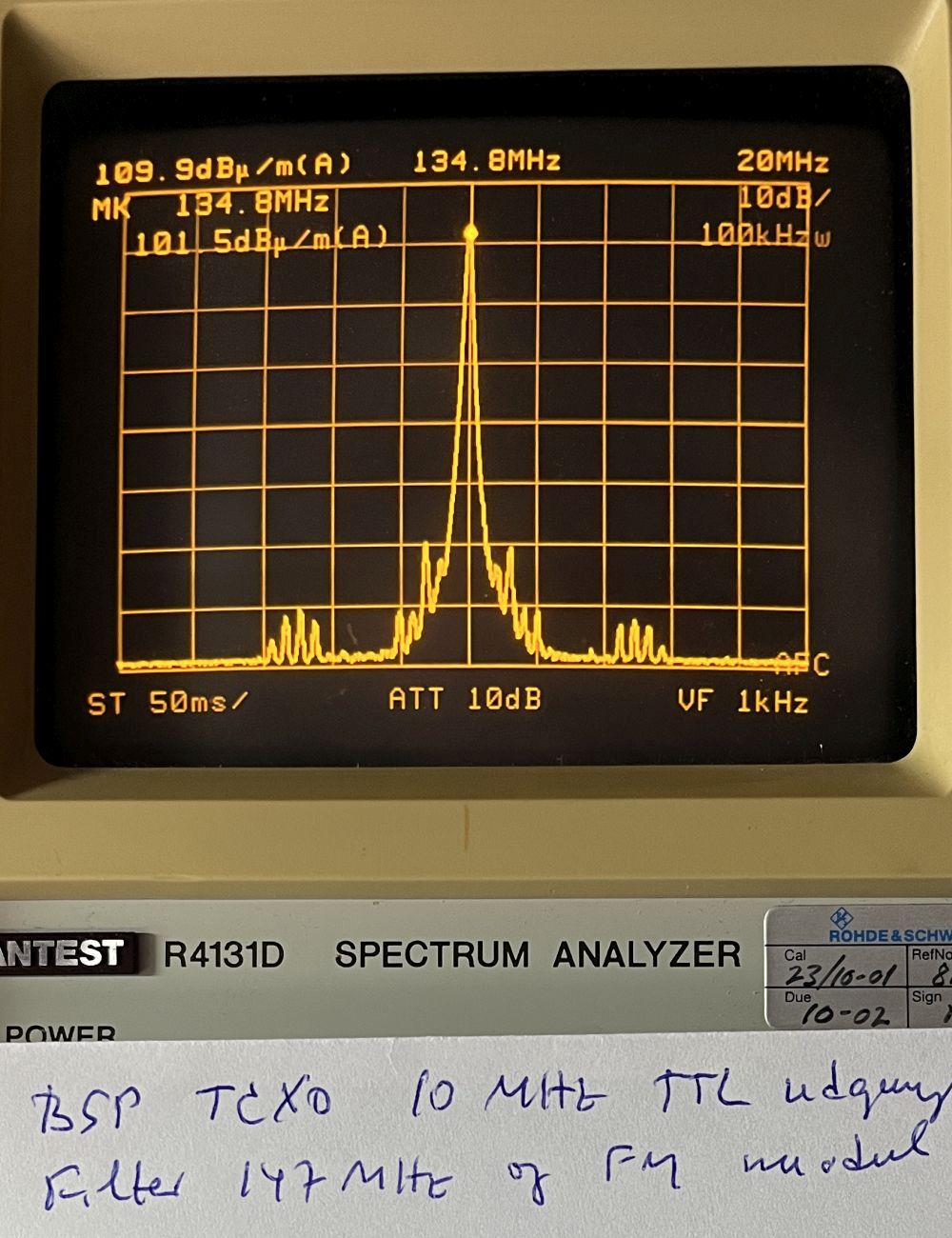

Der er en del uønskede signaler rundt om 134.8 MHz, men klart bedre på grund af 147 MHz filteret.

De uønskede signaler mellem 4 og 6 MHz på begge sider af 134.8 MHz er under 60 dB i forhold til den ønskede frekvens.

spekt_20mhz_filter_fm_bsp_ttl.jpg spekt_20mhz_0filter_0fm_bsp_sinus.jpg spekt_20mhz_filter_0fm_oz1ln.jpg

Til emnevalg.

Si5351 forøger i kraft af sin virkemåde støj fra masteroscillatoren.

Ved 10 MHz masteroscillator og udgangsfrekvens 133 MHz er forøgelsen cirka 13 gange.

Det er derfor meget vigtigt at grundstøjen fra oscillatoren og støj samlet op fra omgivelserne er så lille som muligt.

Filtrering af forsyningsspænding og afskærmning ef kredsløbet kan hjælpe på dette.

Se mere om dette ved at vælge "Si5351 familie virkemåde" i top-menuen.
