Målinger på mini SSB og CW HF station uSDR, venligst udlånt af OZ1EM.
Jeg pusler med at lave en frekvens syntese til STORNO 5000. I første omgang til 144-146MHz, men senere også til andre bånd.
Jeg vil gerne anvende syntesekredsen Si5351a, som er meget billig og kan en masse.
Derfor undersøger jeg fordele og ulemper ved at bruge denne kreds og ser på hvad andre har gjort med den.
Jeg har lånt en mini HF station af OZ1EM, og denne side viser spektrumanalyser ved forskellige frekvenser fra 3MHz til 30MHz.
Frekvenser i denne radio genereres af syntesekredsen Si5351 og forstærkes i 3 parallelt forbundne BS170, output ca. 5watt.
Lavpas filter efter udgangstrinnet. Afskæringsfrekvens(er) ukendt.
På alle billeder er afstand mellem vandrette streger 10dB. Den ønskede bærebølge er markeret med en plet i toppen.

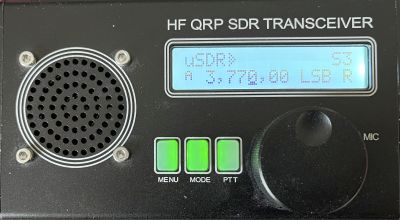

Til venstre: Den radio jeg har målt på. Ren bærebølge, ingen modulation.

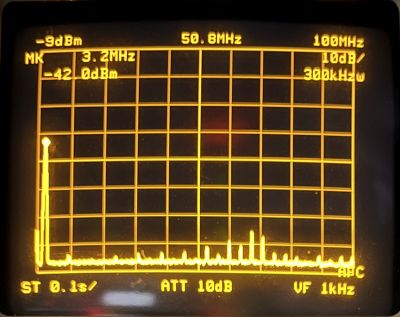

I midten: Frekvens 3.2MHz, billedbredde 100MHz. Der ses en del falske signaler omkring 67 MHz.

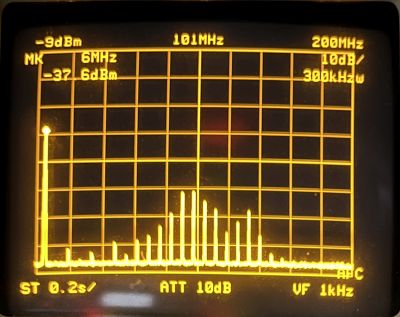

Til højre: Frekvens 6MHz, billedbredde 200MHz. Mange falske store signaler fra ca. 60MHz til ca. 140MHz.

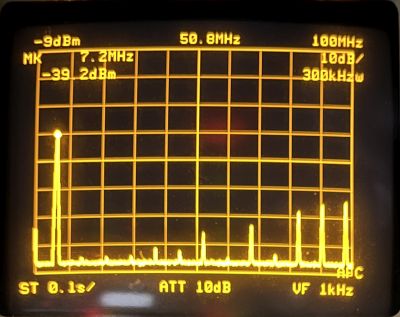

Til venstre: Frekvens 7.2MHz, billedbredde 100MHz. En del falske signaler stigende op mod 100MHz (og sikkert højere) .

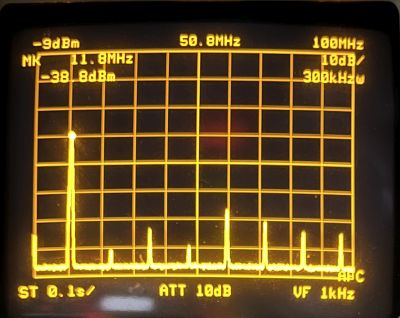

I midten: Frekvens 11.8MHz, billedbredde 100MHz. En del falske signaler, den kraftigste på ca. 60MHz.

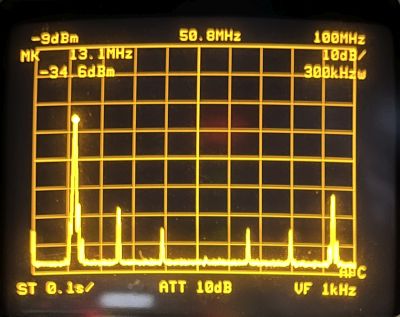

Til højre: Frekvens 13.1MHz, billedbredde 100MHz. En del falske store signaler, de kraftigste på ca. 26MHz og 93MHz.
Til top af siden.

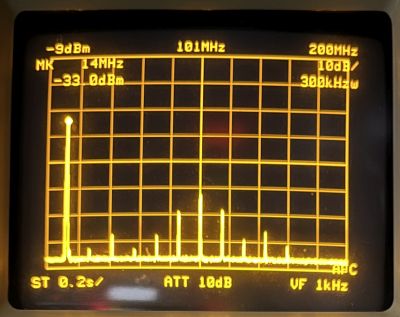

Til venstre: Frekvens 14MHz, billedbredde 200MHz. En del falske signaler fra ca. 70MHz til ca. 142MHz, kraftigste på ca. 100MHz.

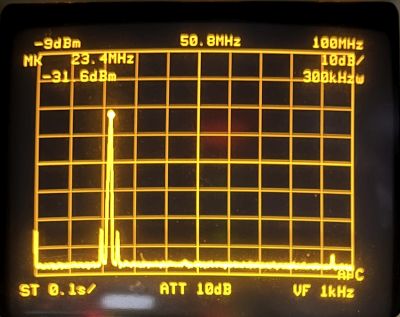

I midten: Frekvens 23.4MHz, billedbredde 100MHz. 2 kraftige signaler på hver side af bærebølgen, ellers næsten ingen falske.

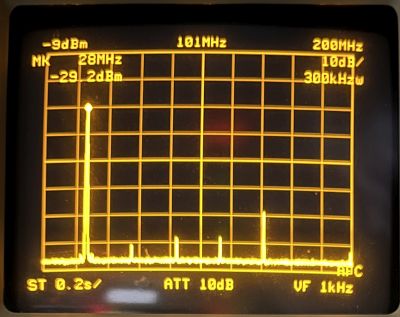

Til højre: Frekvens 28MHz, billedbredde 200MHz. Få falske store signaler, den kraftigste på ca. 140MHz.
Til top af siden.
Jeg har fundet en beskrivelse af uSDX princippet: www.fbnews.jp/202209/w_workbench/
Her en google-oversættelse, se billeder i linken.
********** oversættelse begynd **********
Fra Steves arbejdsbænk
Lille eventyr: Udviklingen af uSDX og andre QRP-transceivere.
Steve Fabricant, JS6TMW
Der har været hård konkurrence mellem producenter i de seneste årtier om at introducere amatør HF-transceivere, hvor nye modeller dukker op næsten månedligt.
I dag er de nye modeller få og langt imellem, men de er mesterværker inden for teknologi og design og sandsynligvis bedre valuta for pengene end ældre rigs.
Bærbar drift har vundet popularitet, efterhånden som flere amatøramatører står over for støjende miljøer og restriktioner på hjemmeantenner, eller bare opdager det sjove ved at operere udendørs.
Denne voksende niche bruger alsidige, men ret dyre lav-effekt-rigs fra ICOM, Yaesu og Elecraft, og billigere fra små virksomheder i Europa og Kina.
Hvis en ny bærbar transceiver er prissat til under 600 USD og får gode anmeldelser vil den tiltrække stor interesse.
Med denne baggrund var der begejstring blandt QRP-fans, da information blev lækket om en transceiver kaldet uSDX (micro Software Defined Xcvr).
Den er i lommestørrelse med 5 watt output på SSB/digital og CW, dækker de fleste HF-bånd og er meget billig.
Jeg havde allerede to QRP-radioer, men jeg kunne ikke modstå at købe en uSDX, og så en til.
Det er interessante radioer, for at sige det mildt, og her er historien:
Figur 1.
Mine SOTA QRP-radioer: Den nyere "røde hjørne" uSDX, en QCX40 (til venstre) og en KD1JV Tribander (bagved).
Ligesom et levende væsen udviklede uSDX sig fra ældre teknologier og blev accelereret af en større mutation i form af software defineret signalbehandling.
Nogle forfædres "gener" er blevet forældede på grund af denne teknologiske udvikling.
Ligesom højere pattedyr har radioer med forskelligt udseende meget til fælles under huden.
Det er ikke den mest udviklede QRP-transceiver, men den er smart, kapabel, robust og billig nok til at blive udskiftet, hvis den falder ned fra et bjerg.
Den mægtige QCX. En af dens "forældre" var QRPLabs QCX, en enkeltbånds CW-transceiver, der blev udgivet som et sæt i 2017.
Over 18.000 QCX-sæt er blevet solgt til dato takket være mange unikke funktioner, imponerende ydeevne, fremragende manual og support og en pris på kun $49.
Det er en stor præstation for en enkeltmandsvirksomhed, men den kan blive overhalet af den nye QDX, en lille multibånds FT8-transceiver.
QCX-modtageren er direkte konverteringsbaseret og bruger Tayloe-detektorens front-end, der findes i nogle højtydende radioer.
(De gamle regenerative og nogle andre modtagerkredsløb reproducerede også direkte "baseband"-lydmodulationen af RF-signalet.)
I en moderne CW-modtager, der bruger en Tayloe-detektor, produceres to ude-af-fase basebandsignaler, og et faseskiftnetværk fjerner det uønskede sidebånd.
I QCX giver de næste lydtrin høj forstærkning og selektivitet (Figur 2).
En mikroprocessor styrer modtage- og sendefunktioner og meget andet, som designeren, Hans Summers G0UPL, klemte ind i dens lille hukommelse.
Den bruger et meget effektivt klasse E slutforstærkertrin med billige MOSFET-transistorer, som man ser i eksperimentelle QRP-designs, men ikke i kommercielle radioer.
Alle dele i den originale version var indeholdt på et enkelt lille printkort (Figur 3).
Dens software er blevet opdateret flere gange, men forbliver proprietær.
Figur 2. Blokdiagram over QCX-transceiveren
Figur 3. Alle kontroller og eksterne stik er på det originale QCX-printkort, selv en mikroswitch til en tast.
Mikroprocessoren er placeret under LCD-displaymodulet.
********** oversættelse slut **********
Senere i den originale artikkel er beskrivelse af videreudvikling til model uSDX, konstrueret af DL2MAN og PE1NNZ.
Meget interessant. Læs den hvis du vil vide hvordan man har lavet denne fantastiske radio.
Til top af siden.
I både uSDR og den simple videreudvikling til QCX-SSB er der efter PA-trinnet kun et simpelt lavpasfilter.

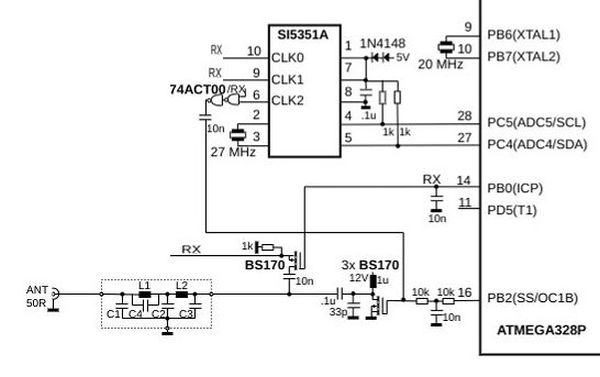

På billedet herunder ses et diagramudsnit fra QCX-SSB radioen, der viser senderdelens komponenter.
Det forstærkede signal føres gennem et simpelt lavpasfilter og derefter til antennen.
Den fjerde BS170 skifter antennen mellem sender og modtager, styret af ATMEGA328P ben 14, PB0(ICP).
Den viste udgave af QCX er opgivet til at dække alle bånd fra 3.5MHz til 54MHz.
Afskæringsfrekvensen på lavpasfilteret i senderens udgang må være højere end 54MHz, fordi konstruktionen skal
kunne virke op til 54 MHz (6 meter) og det er derfor der måles så mange uønskede signaler.
Det skumle ved syntesekredsen Si5351 er, at antal og størrelse på de uønskede signaler skifter ret meget, når frekvensen ændres.
Det kan man da ikke være bekendt at bruge ...... ?
Skal denne radio anvendes som sender bør der bruges lavpas filtre for de bånd man ønsker at benytte, ellers er der stor fare for
at forstyrre andre, både i og udenfor amatørbåndene.
Bruger man et PA-trin er det absolut nødvendigt at filtrere signalet grundigt inden PA-trinnet.
Se mere om mine forsøg med Si5351 ved at klikke i topmenuen.
