Styring af SQUELCH-lysdiode i Storno CQM5000.


Jeg har i mange år samlet på Storno CQM familien og har flere i daglig drift.

Det irriterede mig at der ikke er en Squelchlampe, så man kan se at der modtages et signal.

RX mute, som går mod + når squelch åbner, kan ikke belastes ret meget, så det var ikke bare en lysdiode.

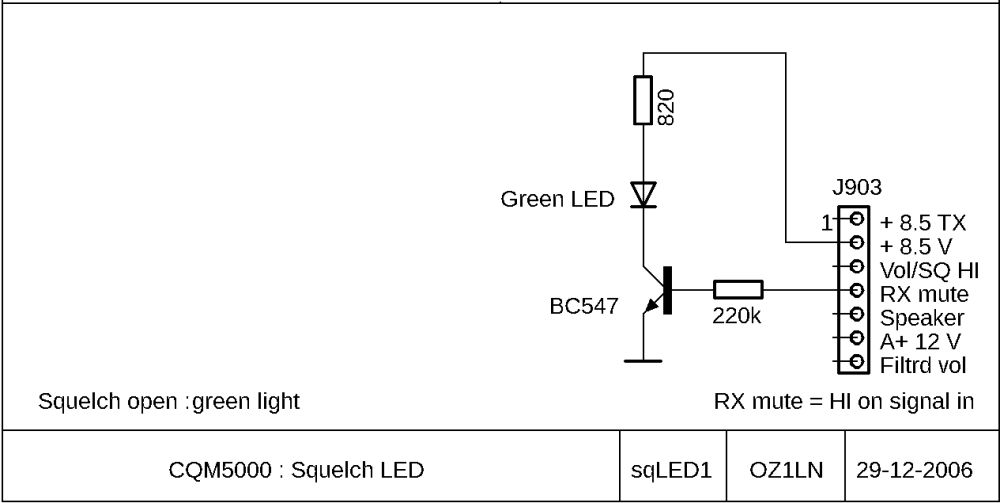

Jeg brugte en enkelt transistor, som nemt fandt plads på printpladen ved konnektor J903. Se herunder.


Jeg ville også gerne have markering af at radioen er tændt. Så måske endnu en lysdiode?

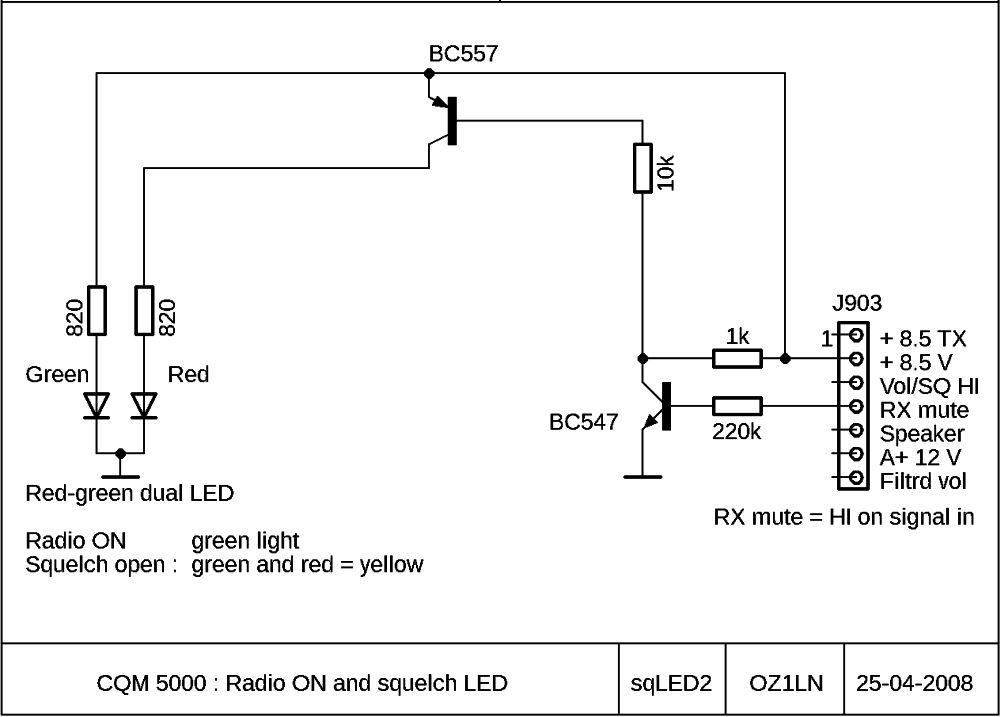

En dobbelt lysdiode med rødt og grønt lys krævede endnu en transistor og et par modstande.
Det blev lavet i en fuglerede ved konnektor J903. Ikke kønt men effektivt.

Når radioen er tændt er lysdioden grøn.
Når squelchen åbner tænder også den røde del af lysdioden, og resultatet bliver gul-orange. Se herunder.


Hvis man ikke lige når at se hvilken radio der lige har været aktiv må der laves en forsinkelse af squelchlampen.
En diode, en transistor, et par modstande og en kondensator klarer nemt opgaven. Se diagram herunder.

Når der ikke modtages er der ikke lys i lysdioden.
Når squelchen åbner tændes både den grønne og røde del af den dobbelte lysdiode, gul-orange lys.
Kondensatoren aflades øjeblikkeligt, fordi BC547 leder, så længe squelchen er åben.
Når squelchen lukker slukker den grønne del af lysdioden straks, men den røde lyser, indtil kondensatoren er opladet.


Men nu kan man ikke se om radioen er tændt ;o( Det må der gøres noget ved.

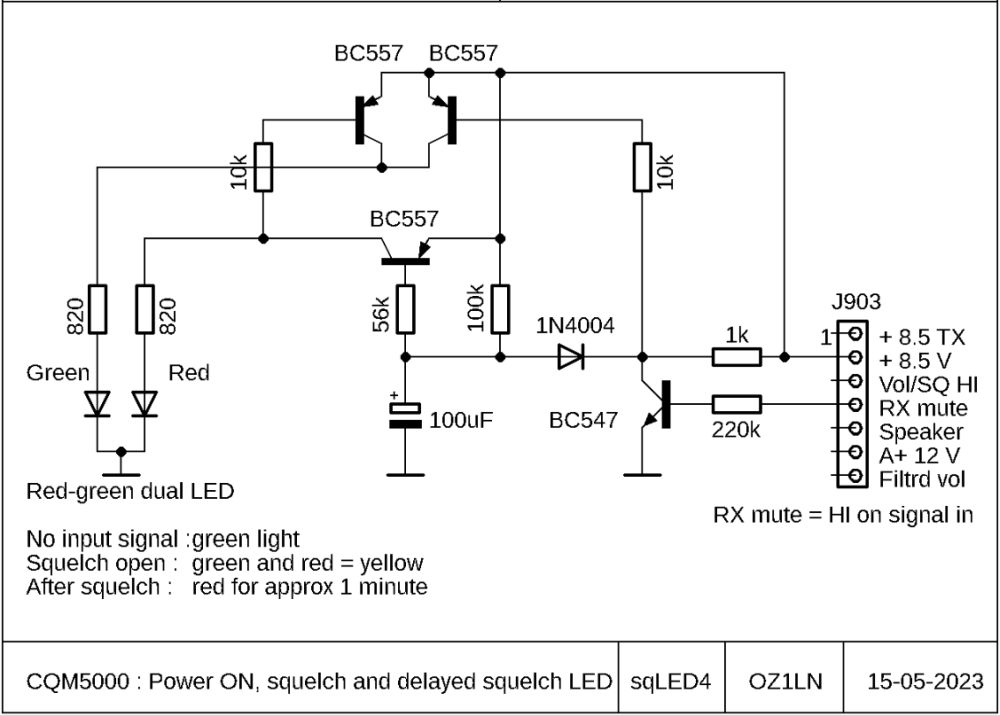

Endnu en transitor og en modstand gør nu at den grønne lysdiode er tændt når den røde ikke er tændt.
Så er der heller ikke flere farver i en dobbelt rød-grøn lysdiode. Se diagram herunder.

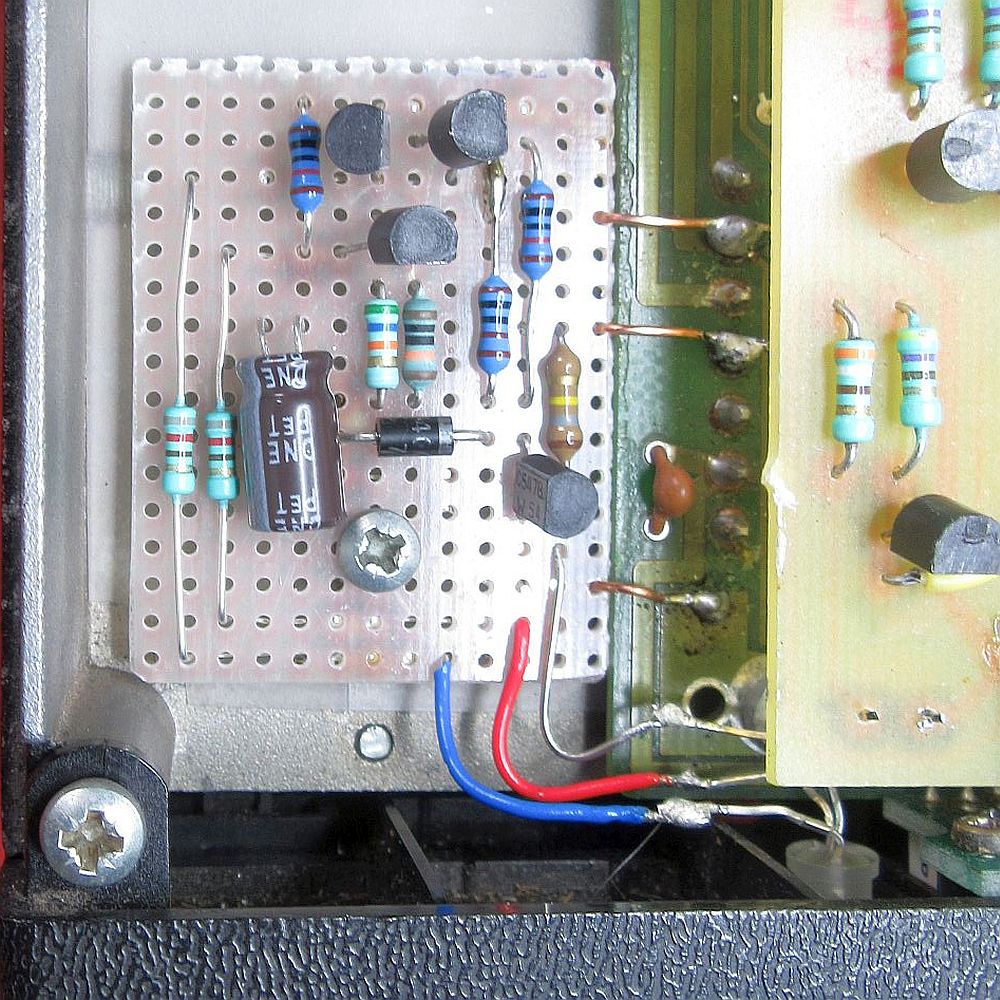

Med de mange komponenter blev det nødvendigt at lave en mere mekanisk stabil opbygning.

Hulprintet er skruet fast med en skrue og støttes af de tre tråde til radioens bundprint ved konnektor J903.
For at forhindre ulykker hvis der trykkes hårdt på printet er der brugt isolationsplade mellem printplade og bund.

Montering på printpladen følger komponenternes placering på diagrammet. Så det er hurtigt lavet.
(jeg havde ikke en 220k modstand på lager, så der er brugt 180k) Billede herunder.


Mine pilottoneprint med PIC628 kan fint dele pladsen med dette lysdiodeprint.

Har du oplysninger eller kommentarer til dette er du meget velkommen til at kontakte mig :
OZ1LN(prik)Lasse(snabel-a)gmail(prik)com
