Storno CQM5662 ombygget til 1296 MHz.
Her vises en simpel måde at ændre en Storno CQM5662 til 1296 MHz.
Beskrivelse :
Modtager :
Der skal bygges en modtagerkonverter for at blande 1296 MHz ned til radioens dækningsområde mellem 420 og 470MHz.
Injektionssignalet til mixeren stjæles fra CQM5662 modtagerens multiplikatorkæde, hvor C316 er forbundet til L306.

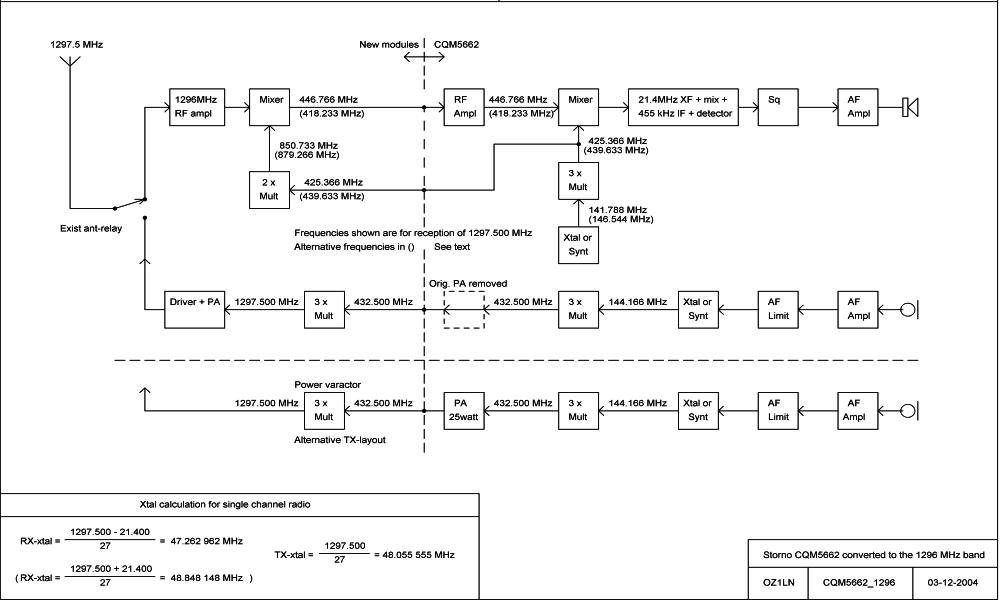

Blokdiagram for krystalstyret radio.
Frekvenser angivet på diagrammet er gældende for modtagelse af 1297.500 MHz.
Mixerinjektionen til 1. mixer kan vælges højere eller lavere end signalfrekvensen.
Lyt på frekvenserne rundt om 418 MHz og 446 MHz med en modtager eller scanner.
Hvis der høres stærke signaler fra sendere i nabolaget i et af frekvensområderne kan det andet område bruges som 1.MF.
Jeg har valgt området 446 MHz.
Oscillatorfrekvensen efter modtagerens tripler er ca. 439 MHz eller 425 MHz.
Dette dobles til ca 879 MHz eller 850 MHz i det ny modul og føres til den ny mixer.
Frekvenserne angivet på diagrammet er for 1297.500 MHz.
Sender :
Radioens PA trin demonteres, og driverens ca 432 MHz 3dobles og forstærkes i en PA blok.
Krystalberegningerne er vist på diagrammet.
Blokdiagram for syntesestyret radio.
Modtager og sender princip er det samme som ved den krystalstyrede version.
Frekvenserne angivet på diagrammet er radioens dækningsområde. 1297.500 frekvenser i parantes,
For at få 25 kHz kanalafstand er det nødvendigt at modificere referencefrekvens og deletal i syntesen.
Referencekrystallet skiftes til 5.688,888 MHz, og ben 6 på U701 afbrydes ned mod printpladen.
Dette kan gøres med en meget spids skævbider, eller ved at bore benet over med en printboremaskine.
Det skal være muligt at lodde en ledning på det amputerede ben. Pas på ikke at beskadige IC og omgivende komponenter !
Det frigjorte ben 6 på ICen forbindes til stel, ben 18 på ICen. Blå ledning på foto herunder.
Denne manøvre gør, at referencetælleren nu deler med 2048 istedet for 1024, og med det ny referencekrystal giver det en referencefrkvens på 2,777 kHz.
For at få maximalt kanalantal skal ben 9 frigøres fra printpladen, som beskrevet ovenfor.
Det frigjorte ben 9 forbindes til konnektorrækkens ben 10, rød ledning på foto herunder.

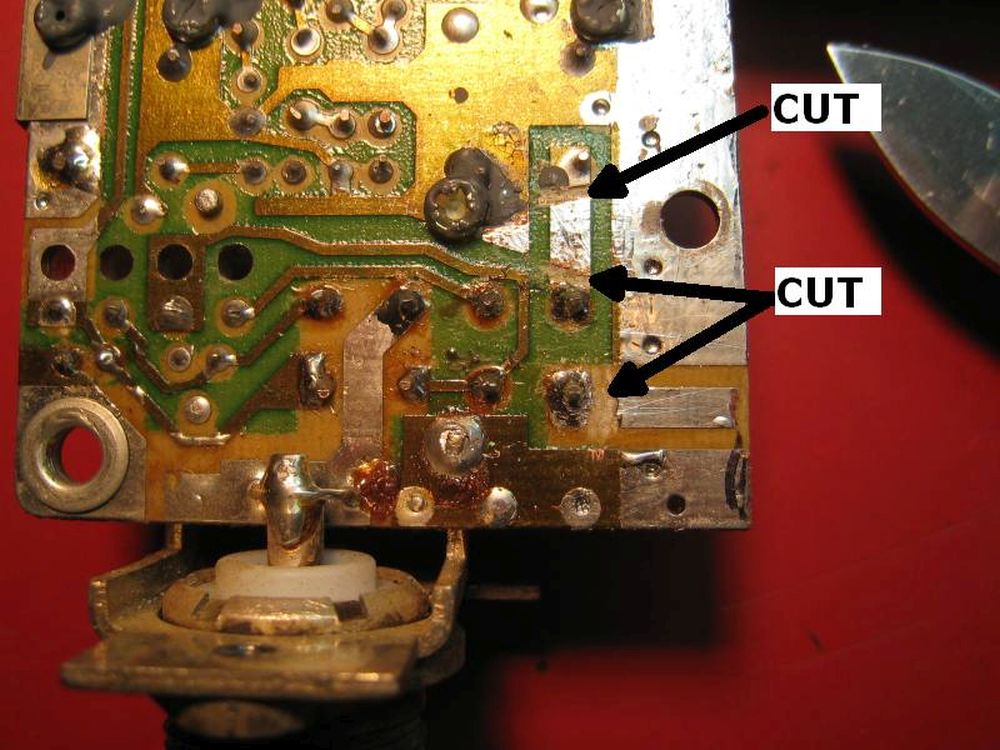

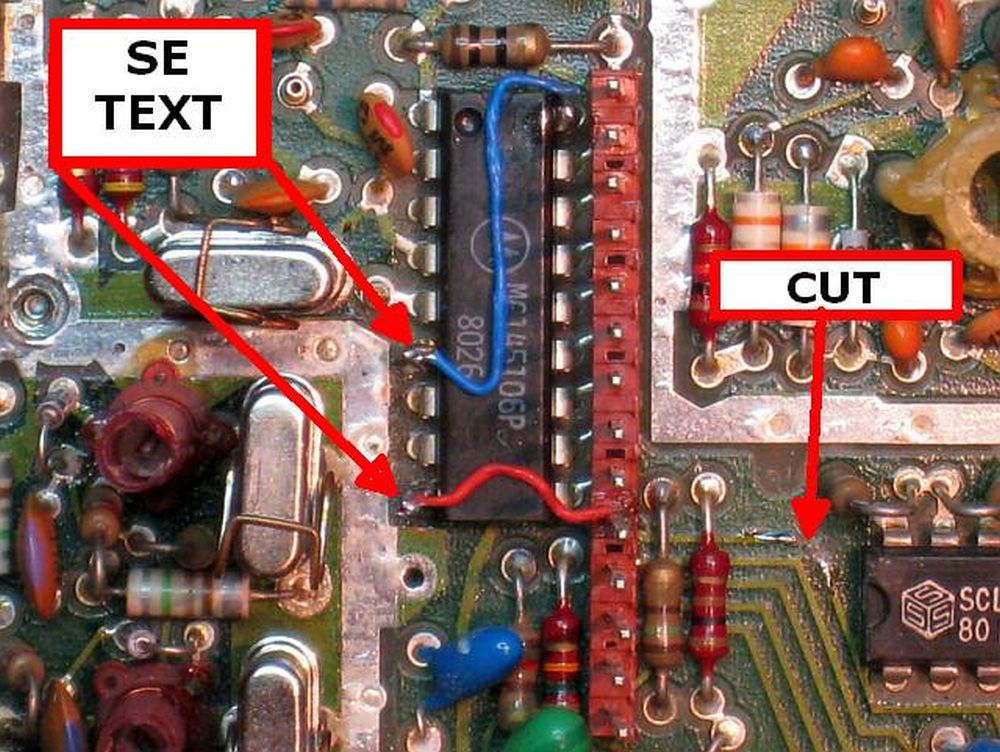

For at undgå uønskede signaler på IC ben 9 skæres printbanen som vist på foto (CUT).
Til top af siden.
Modtager :
Det ny modul med HF trin, mixer og dobler anbringes, hvor tonemodulet har siddet.

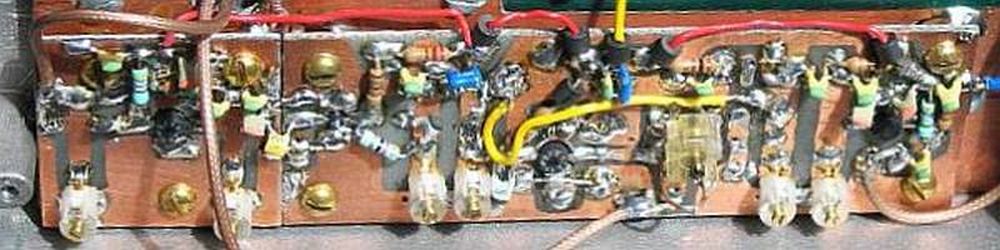

Herunder min første håndmalede 1296 MHz modtagerkonverter, bygget i 2005.
Fra venstre mod højre : BFR91A, MAR6, mixer BFR91A og dobler BFR96S.

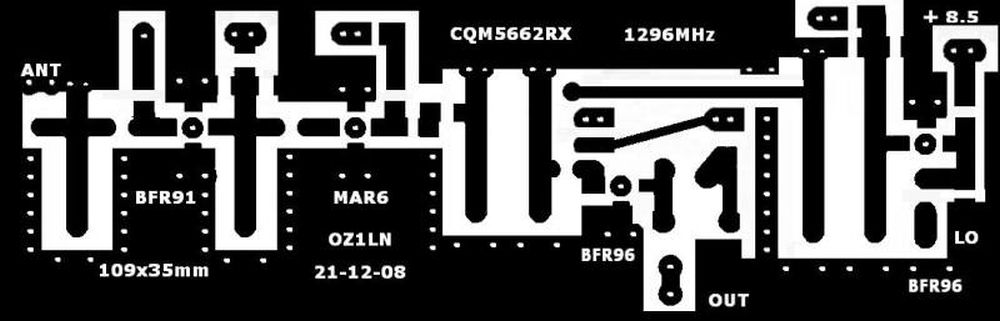

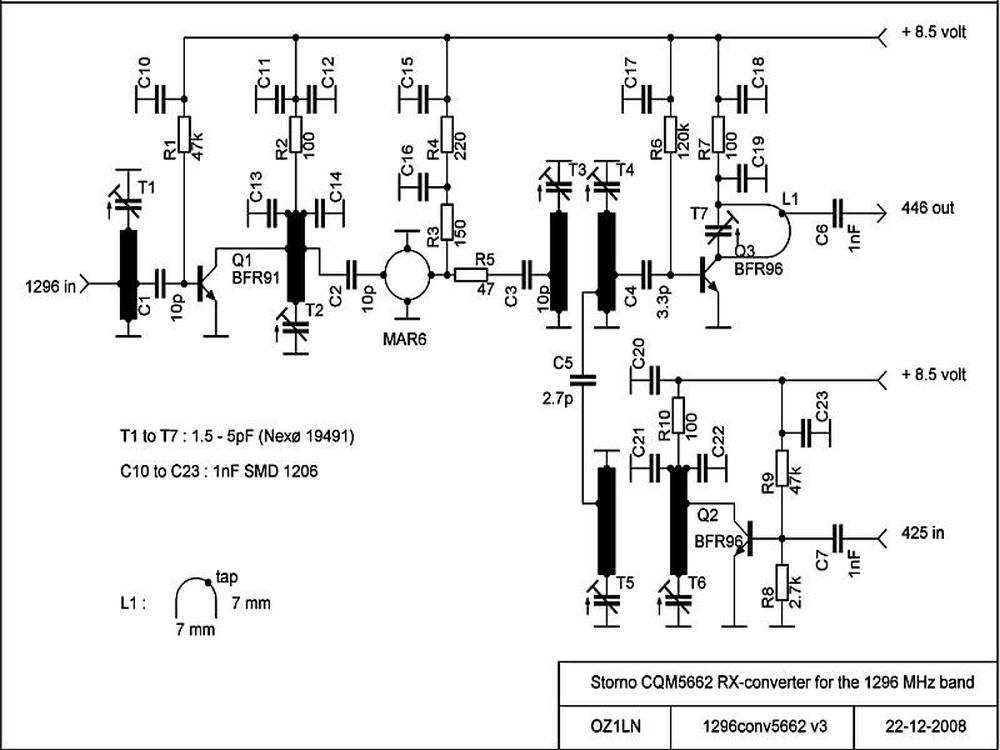

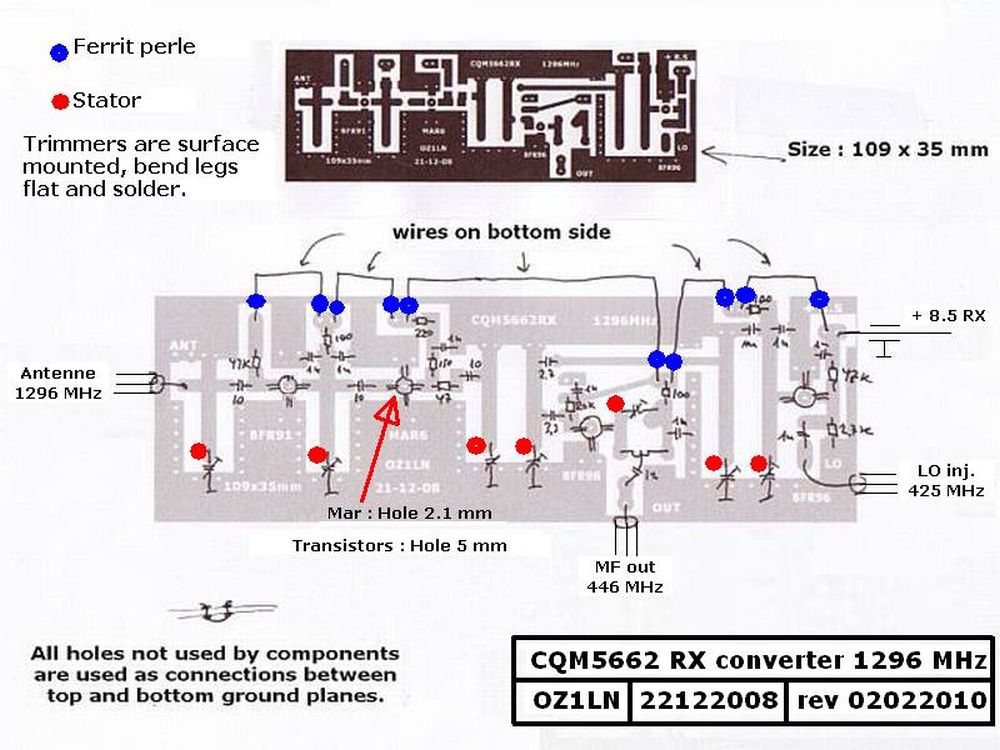

Diagram og printudlæg af den seneste version ses herunder. Alle komponenter er SMD 1206.
Dobbelsidet print, bundsiden u-ætset. Mange gennem-lodninger for at øge stabiliteten (ledninger loddet på begge sider)

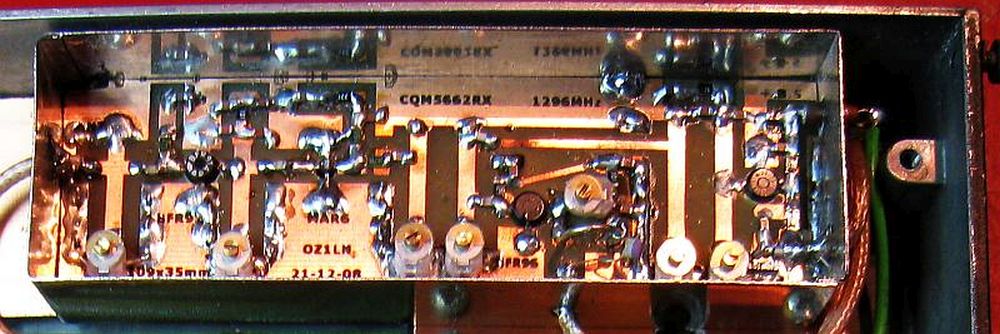

Monteret print, SMD, bygget af OZ2ZJ.
(Hvidblikskassen bør loddes til begge printsider hele vejen rundt, og trimmerne vendes rigtigt)
Til top af siden.

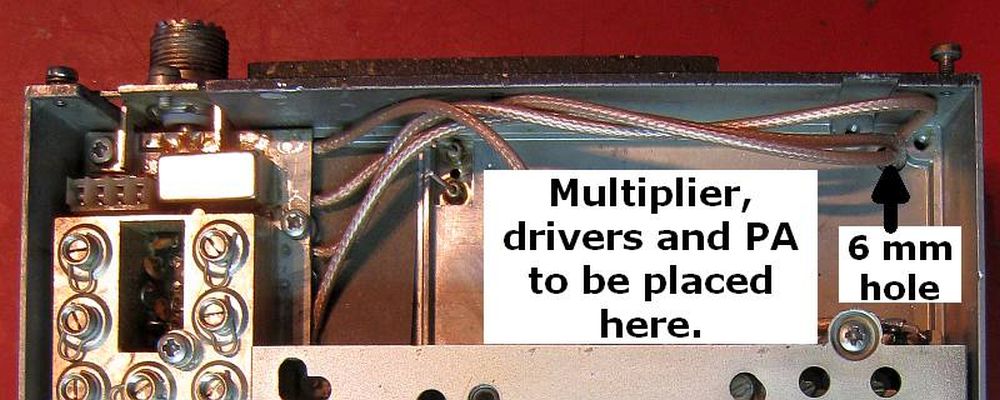

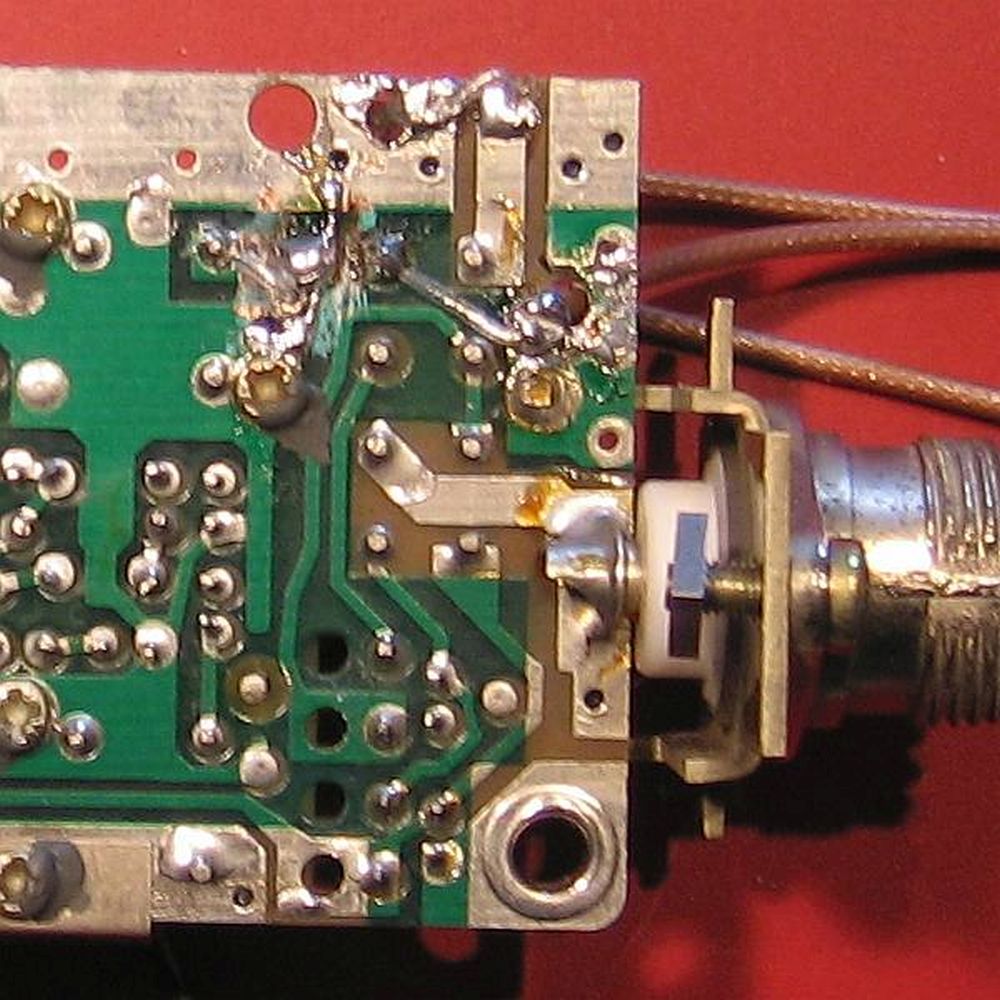

Hvis man IKKE skærer PA-sektionen fra for at kunne montere PA-blok mv kan forbindelser laves ved at bore små huller gennem printet, tæt ved relæet, og forbinde RG316U-coaxkabel (teflon).
Pladsen under printet er meget lille, så vær forsigtig.
Et par printbaner skal fjernes, brug en skarp kniv.
Kobberstykket mellem relæ og spole skal stelles for at forhindre overføring af uønskede signaler.
PasPå : vær forsigtig, når printpladen skal fjernes fra chassis.
Skruer og møtrik til PA og driver transistorer skal fjernes, ellers vil transistorerne ødelægges.

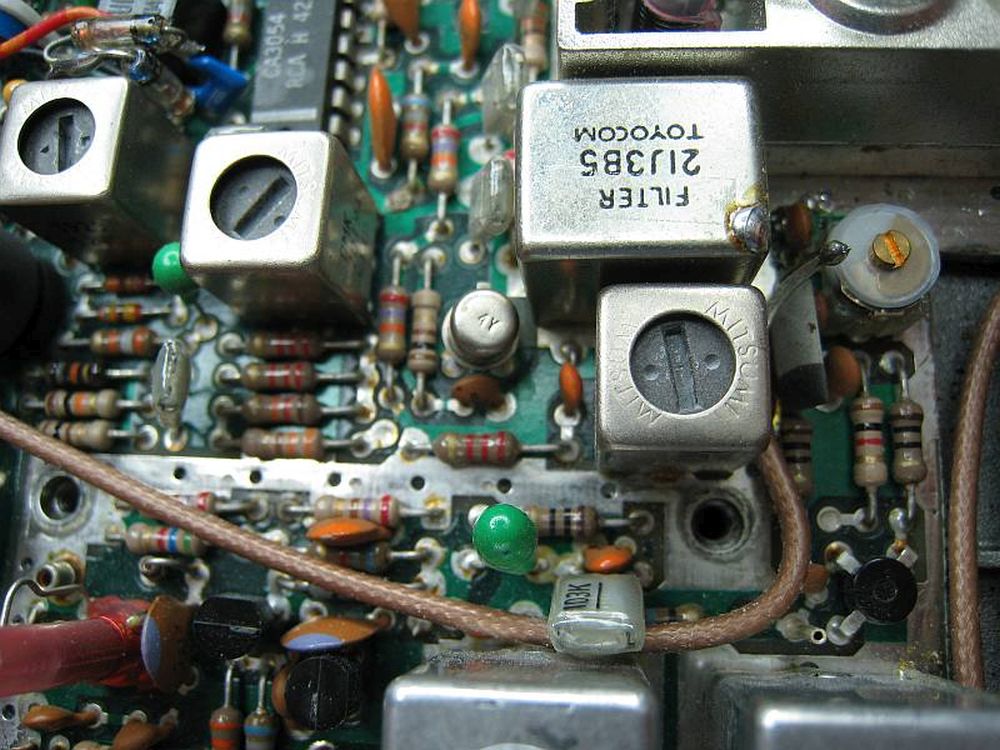

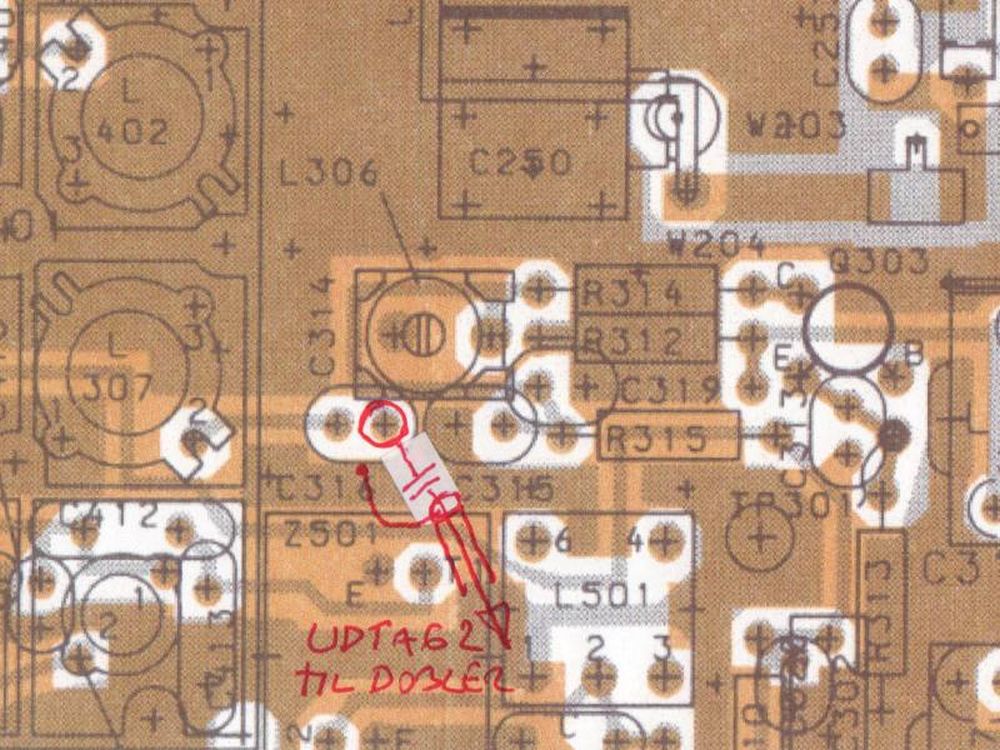

Output til frekvensdobleren kan forbindes via 100 pF på komponentsiden ved L306/C316 som vist nedenfor.
Coaxkablet føres som vist, og en lille slids files i kanten af skærmkassen.
Til top af siden.

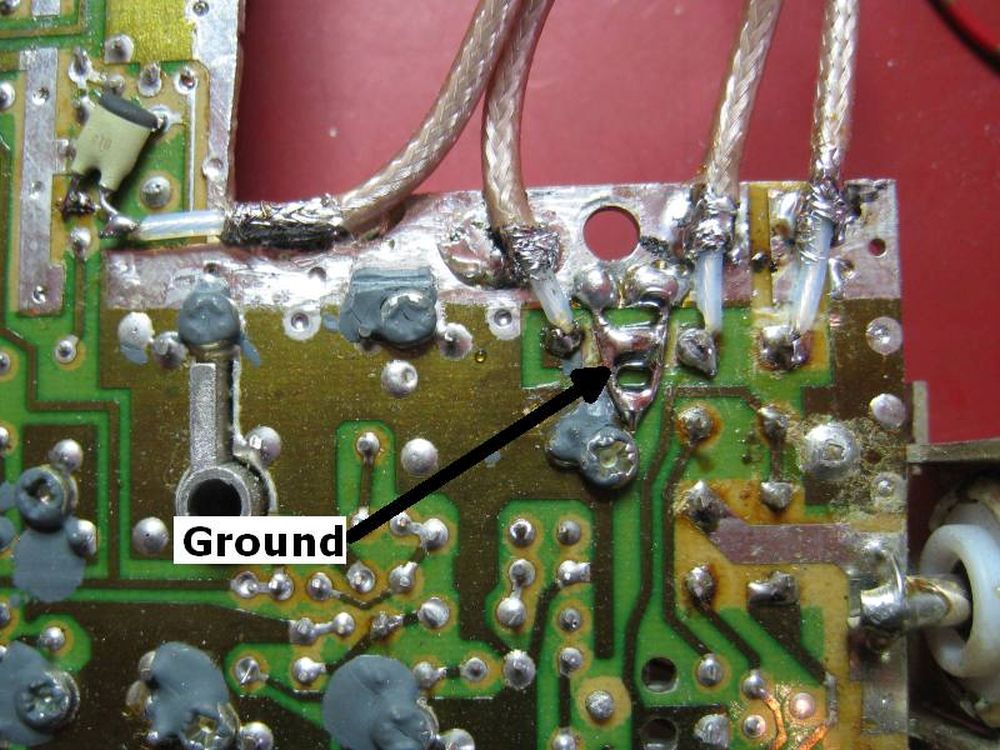

Forbind det frie printbanestykke til stel, se billede (Ground)

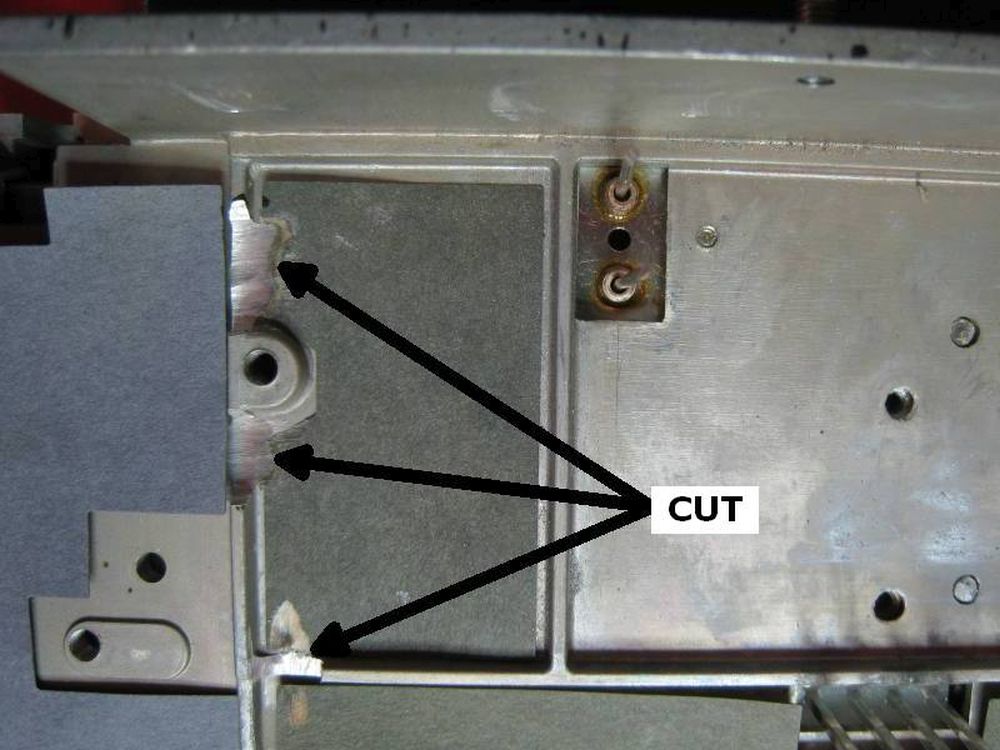

For at få plads til kablerne files lidt i kanterne, se billede.
Til top af siden.
Tre metoder er afprøvet :
1 : Senderen bruges uændret, men efterfølges af en varaktor-tripler.
2 : Det originale PA-trin fjernes, og sidste trin i exciteren ændres til tripler.
Ny drivere og PA bygges på den plads, hvor det originale PA-trin var.
3 : Det originale PA-trin fjernes, og en ny tripler, driver og PA bygges
på den plads, hvor det originale PA-trin var.
___________________________________________________________________________________________________
1 : Den simple måde er at bruge en varaktor-tripler.

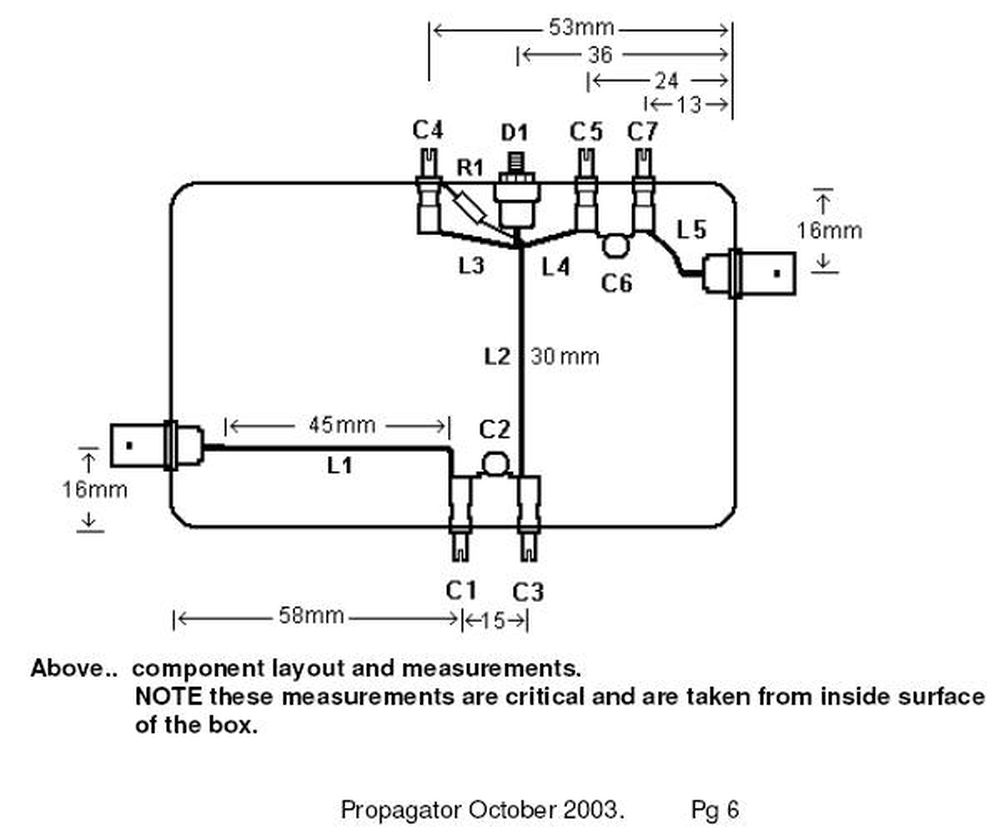

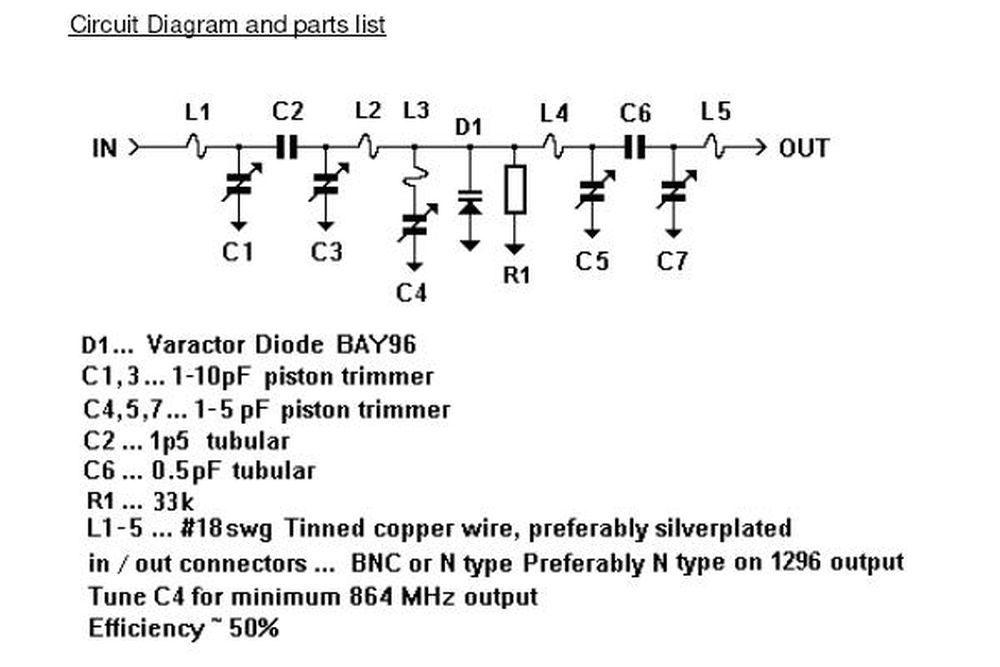

Der er mange beskrivelser på internettet, et eksempel bygget af VK2TDM er beskrevet i Propagator October 2003 :
Det arbejder fint, output 4-6 watt (nedsæt output fra PA-trinnet til 6-8 watt)
Den har jeg ikke selv prøvet, men OZ5QD og OZ1BPP kører med varaktor.
___________________________________________________________________________________________________
2 : Jeg har prøvet flere måder at triple og forstærke output fra exciteren (ca 100 mW).

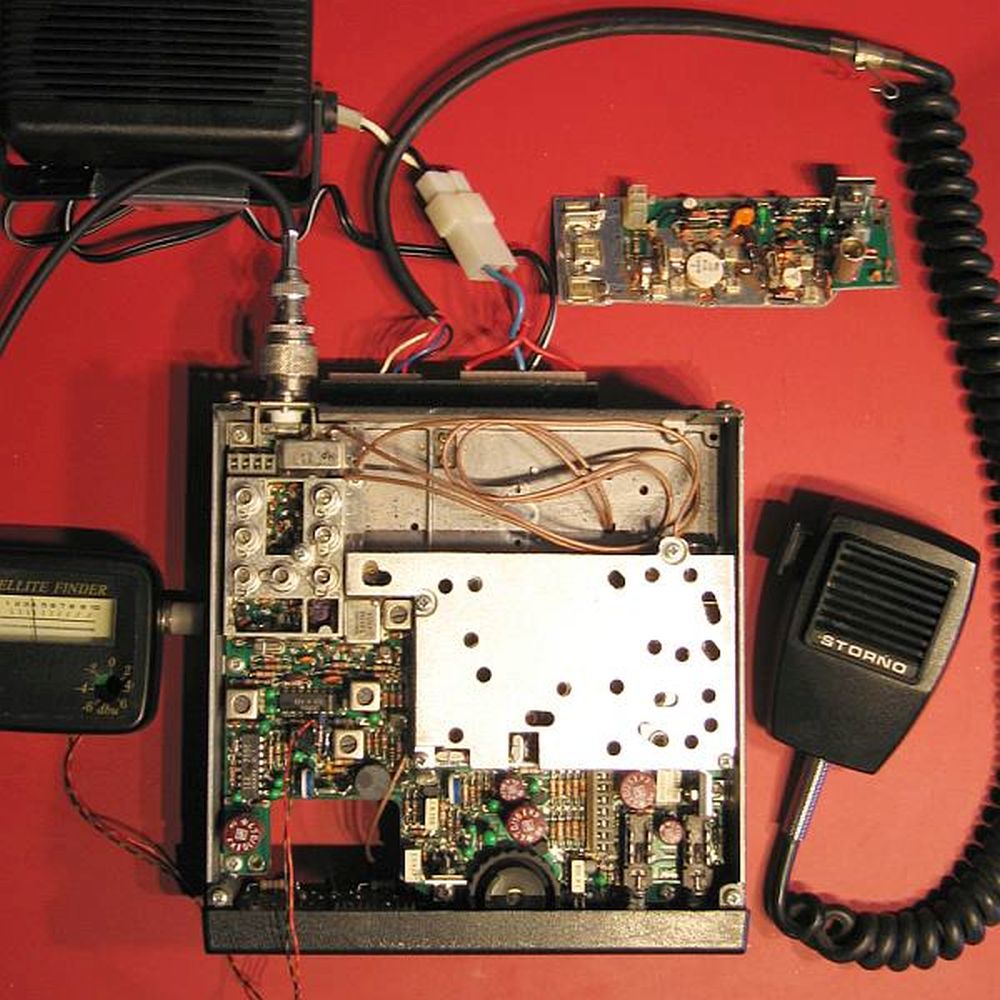

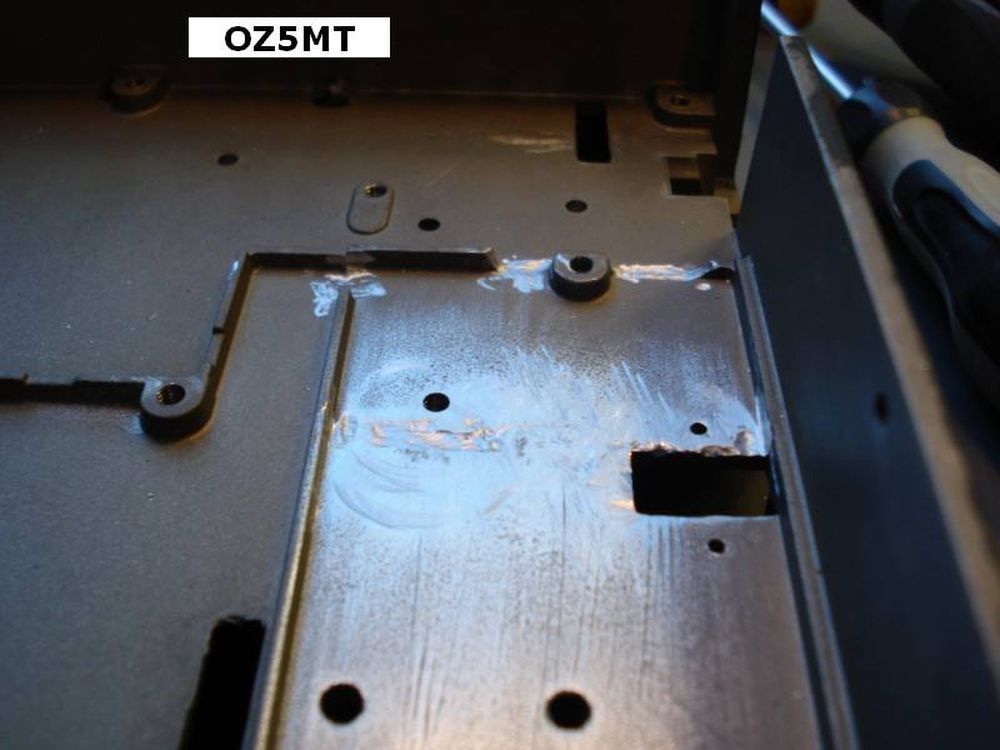

Hele PA-sektionen og skærmkassens PA-sektion saves af. Se billede nedenfor.
Et af de mange eksperimenter vist nedenfor.
PA transistoren var en BFQ34 (ikke vist på billedet), output næsten 1 watt.
___________________________________________________________________________________________________

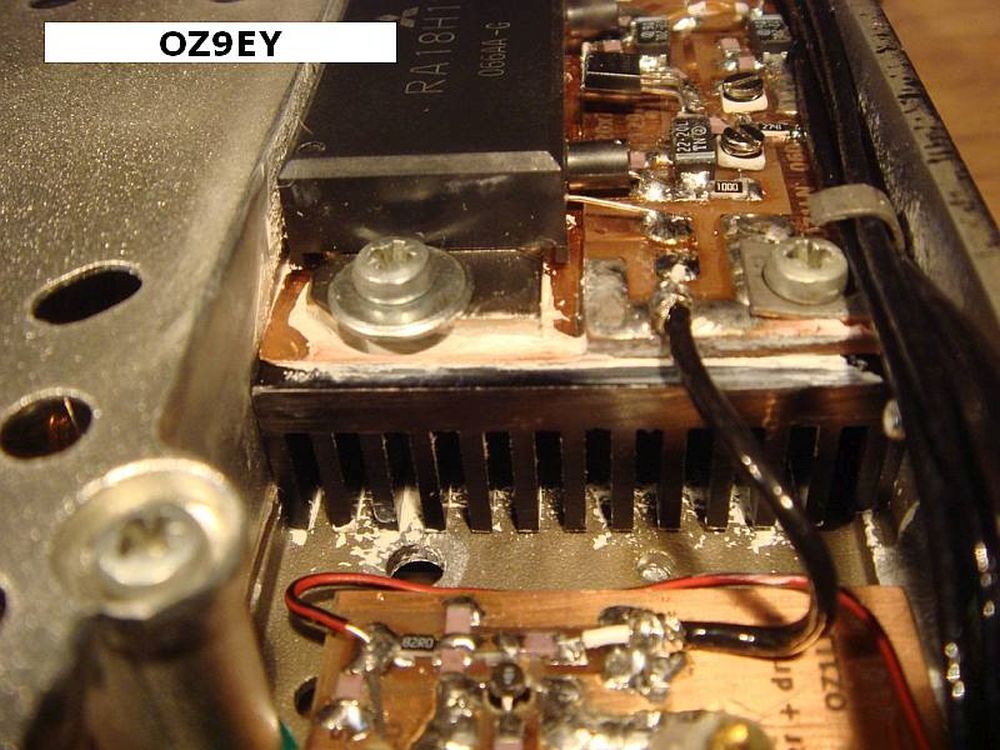

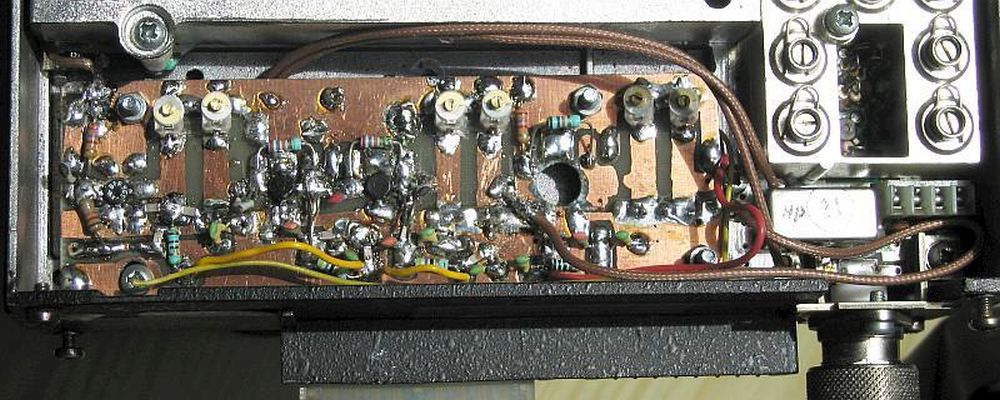

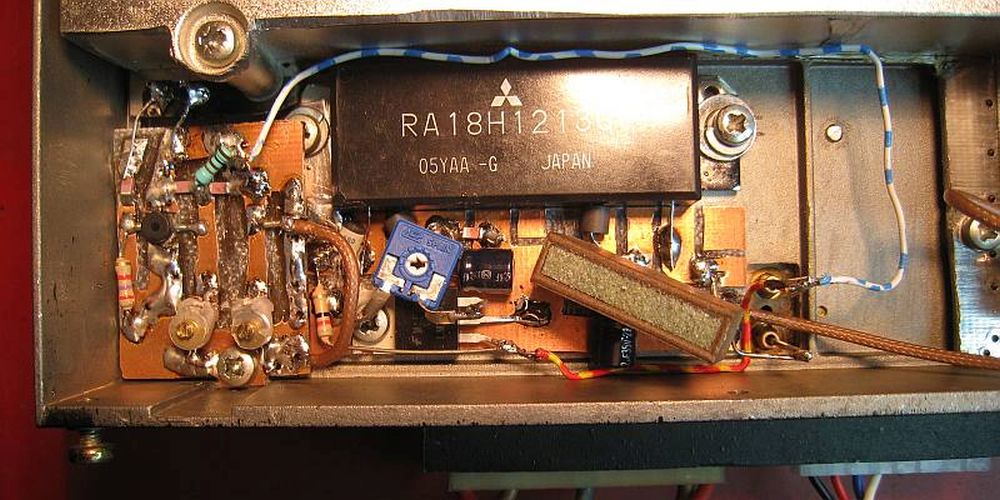

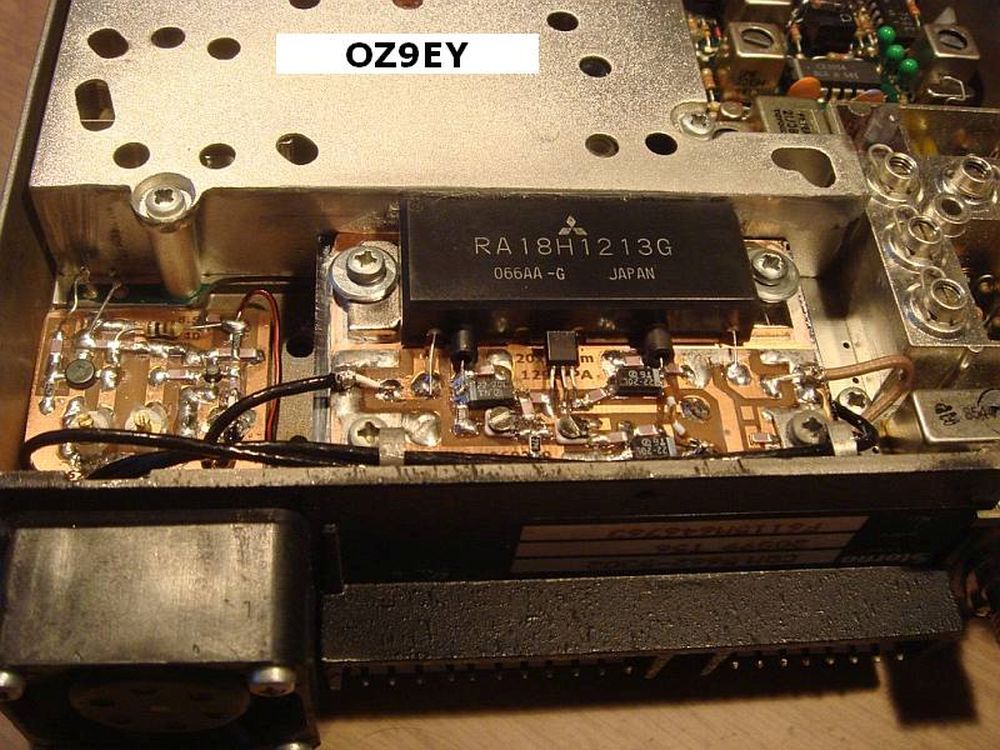

3 : Senest (2009) har jeg prøvet en Mitsubishi RA18H1213G MOSFET blok, se billede.

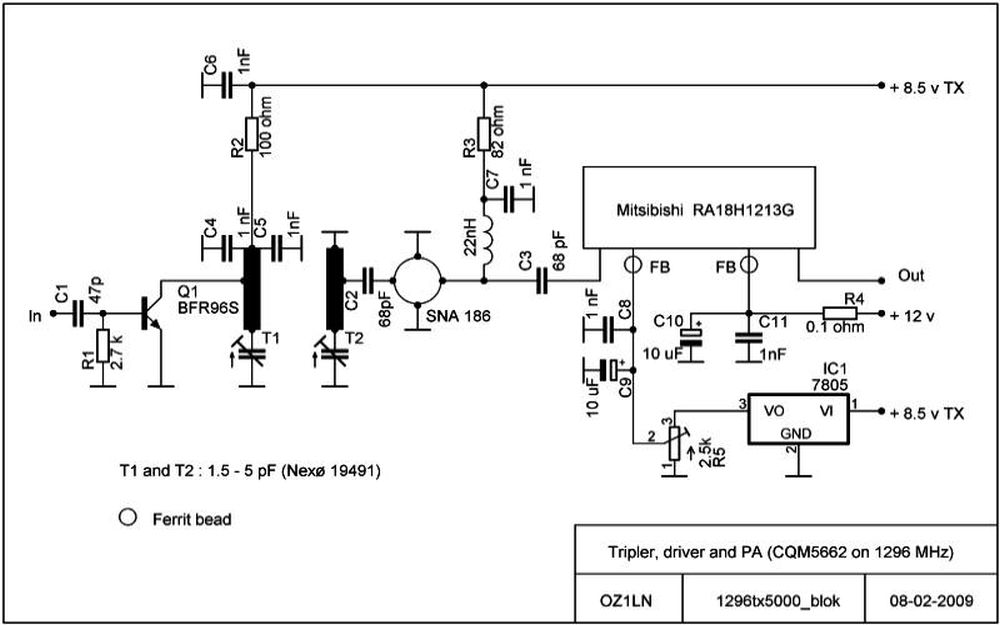

Exciterens udgang er ført til en BFR96S tripler, derefter driver MAR SNA186 (ikke synlig), og tilsidst PA-blokken.

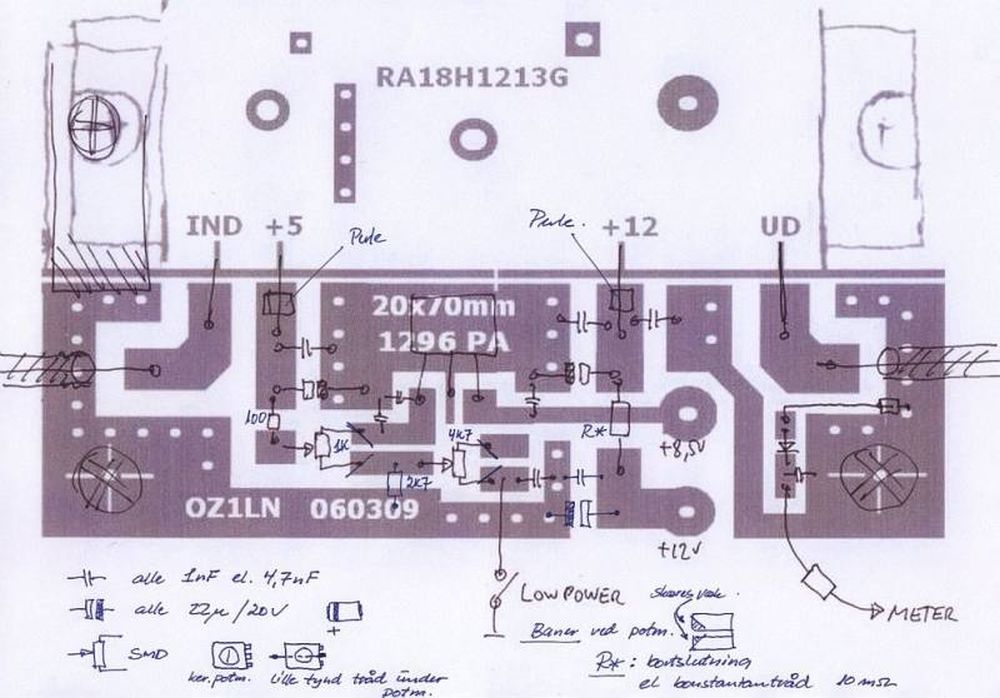

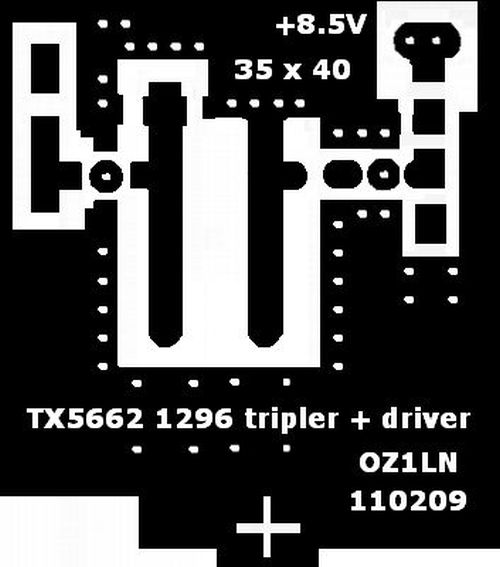

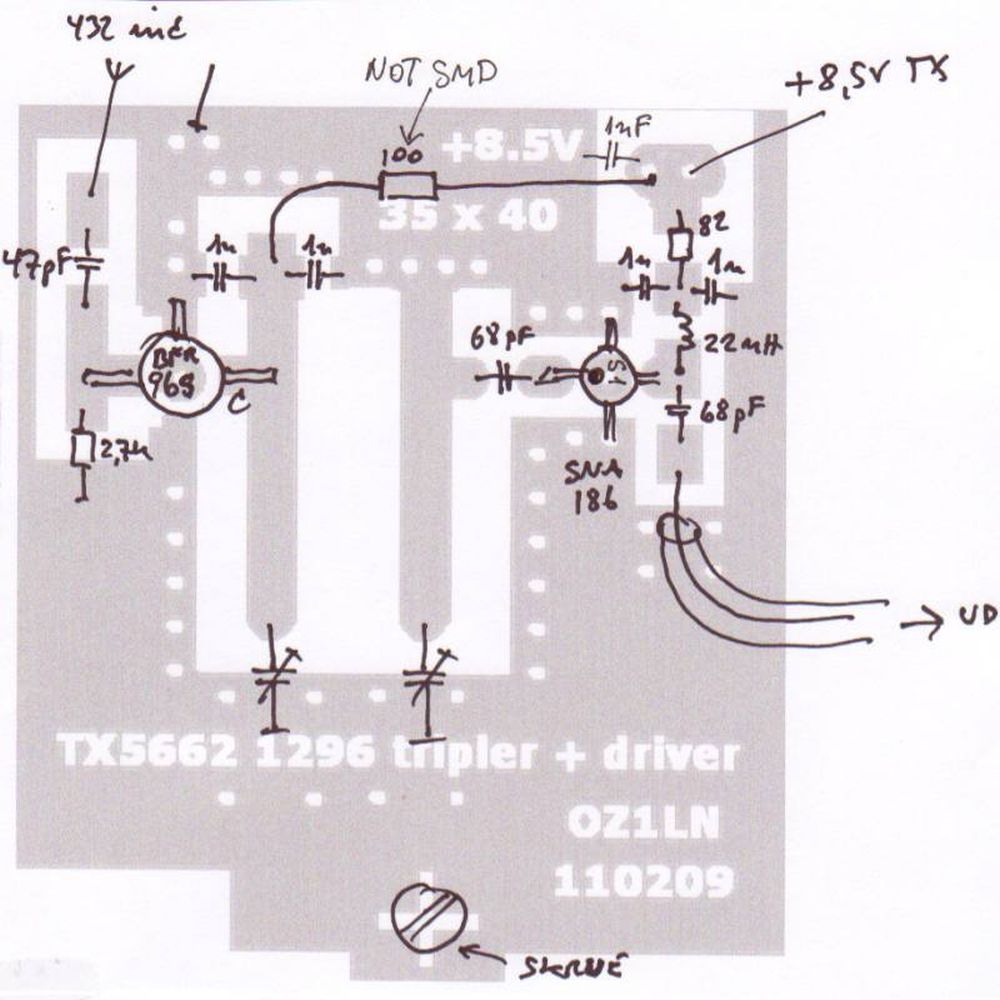

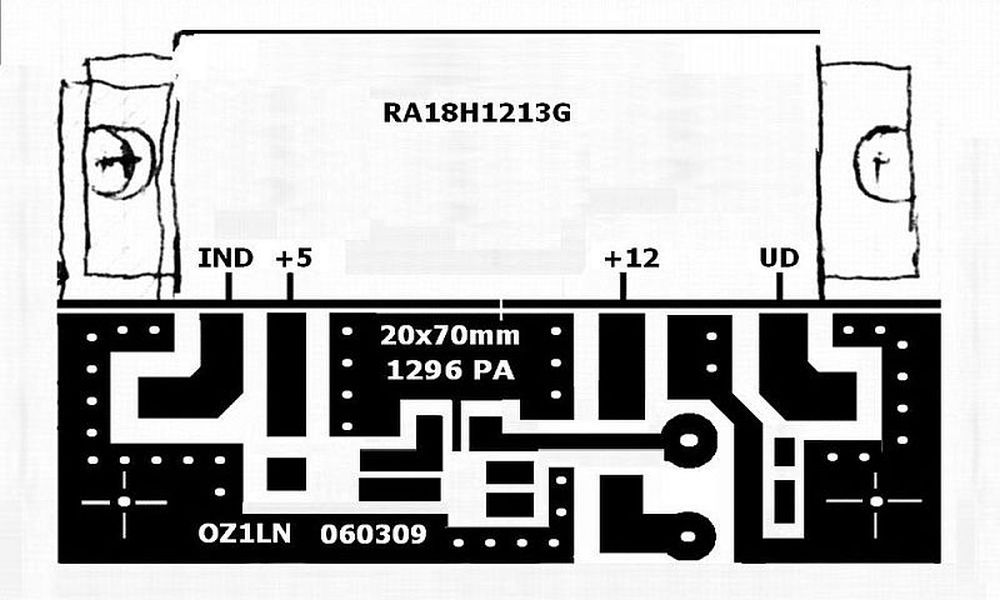

Printudlæg herunder. Dobbelsidet print, bundsiden u-ætset. Bemærk angivelsen af størrelse.
Mange gennem-lodninger for at øge stabiliteten (ledninger loddet på begge sider)

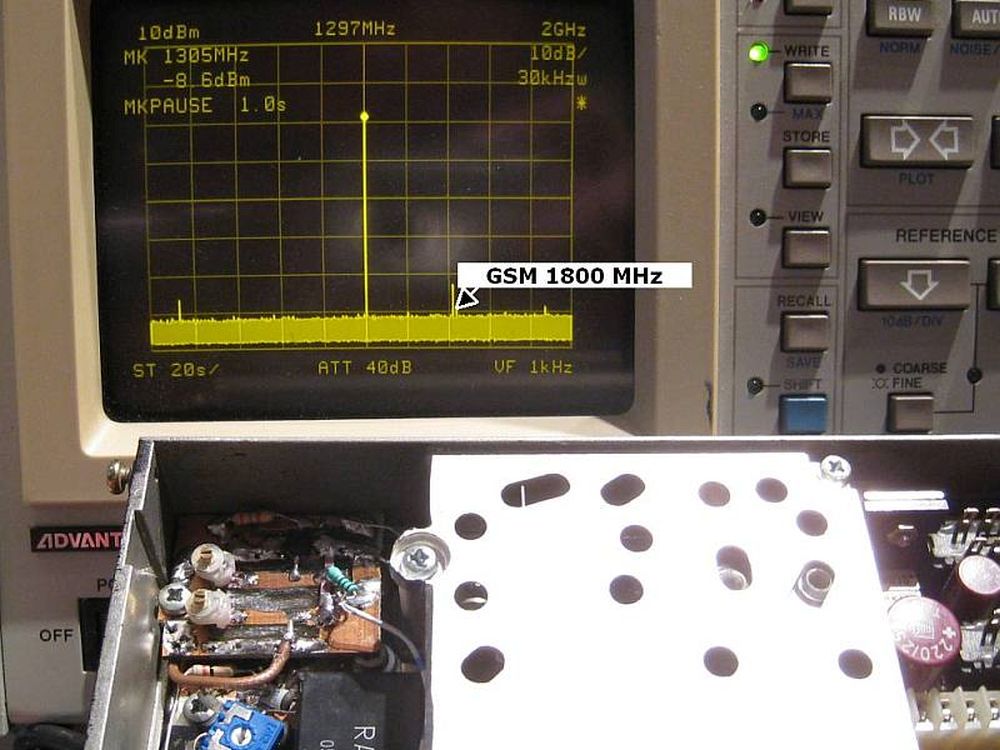

Meget stabilt, output kan justeres fra nul til 15 watt, ingen spurs eller harmoniske, se nedenfor.
Sending i flere minutter ved fuldt output gør hele radioen meget varm, så der skal laves meget køling, eller output reduceres.
Til top af siden.

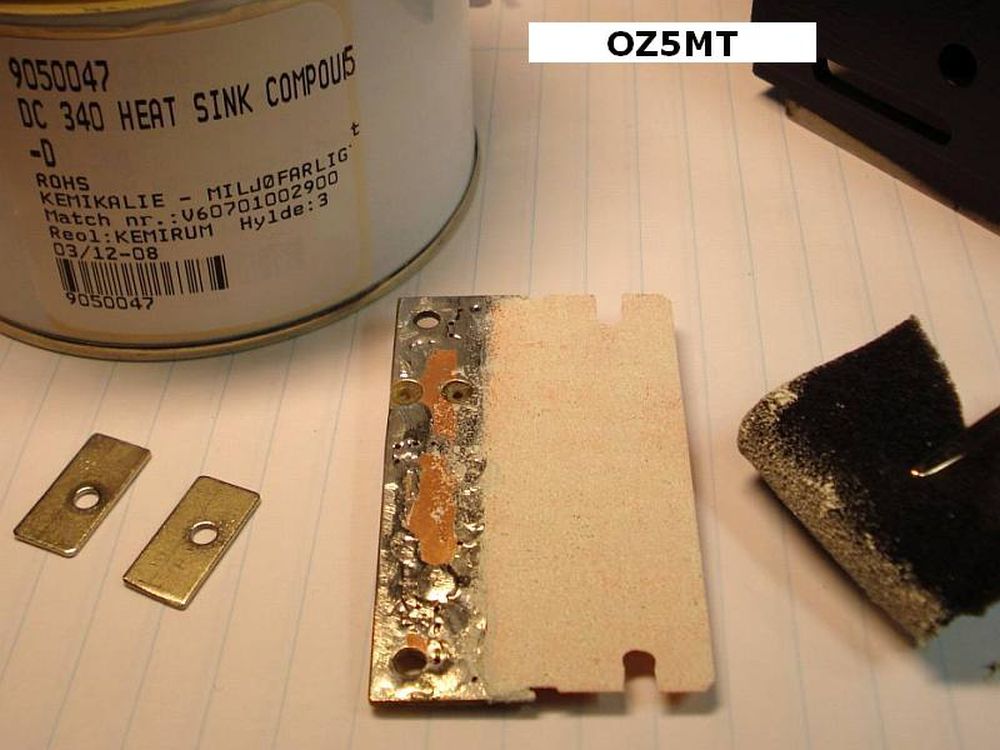

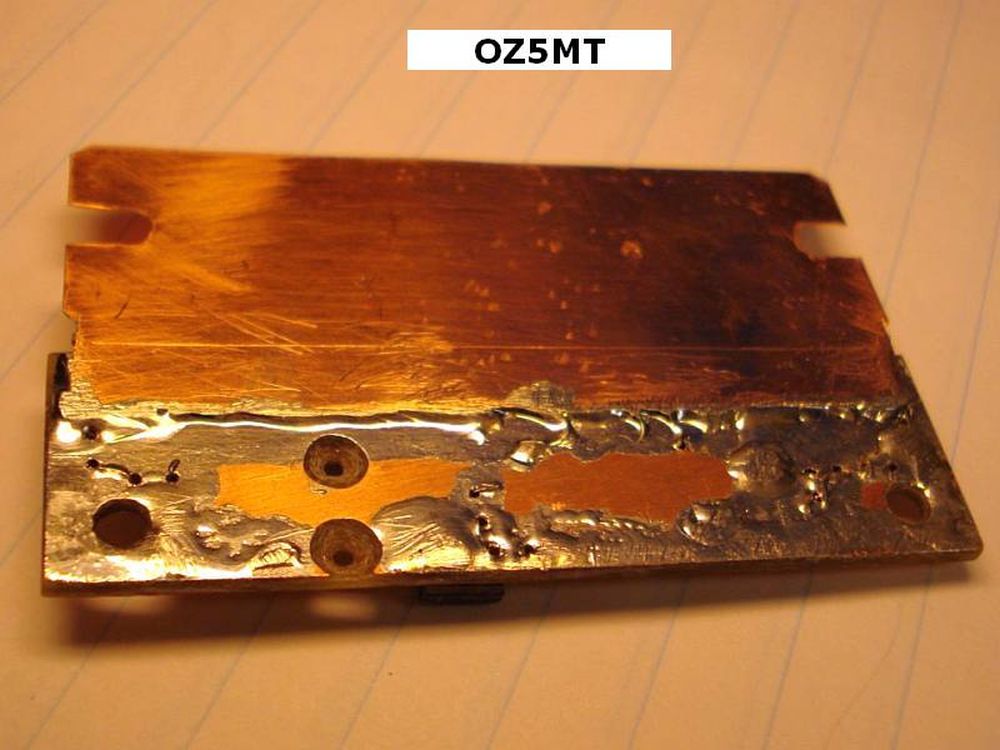

Først slibes bunden helt plan, for at få bedst varmeafledning.

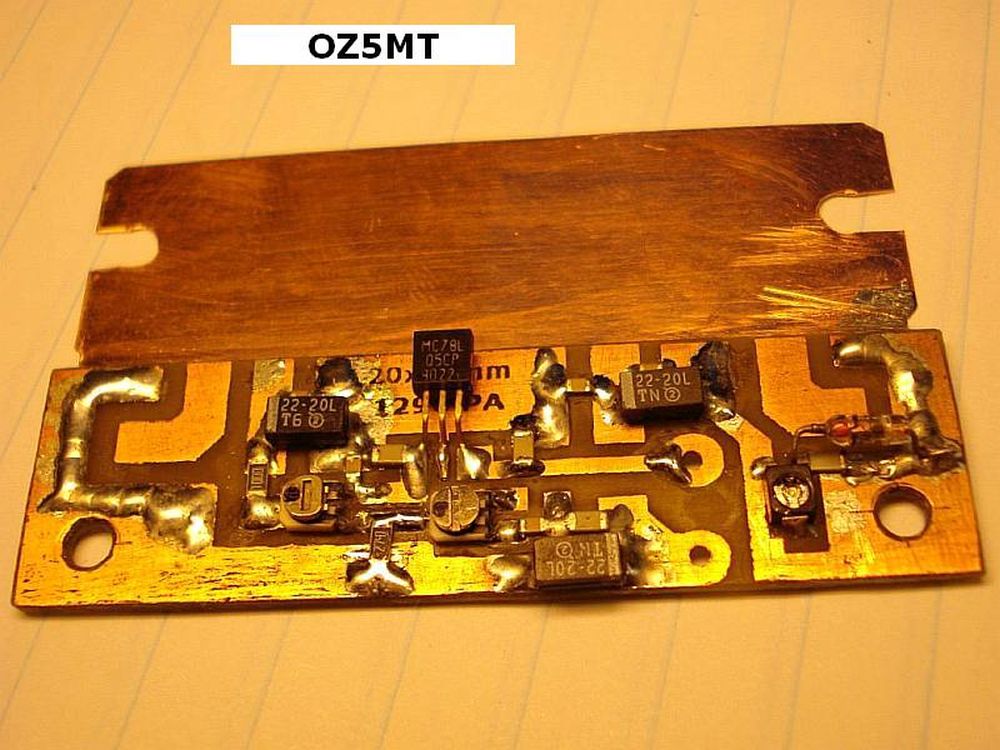

Et stykke kobber folie loddes sammen med PA-printpladen.
Duppes med varmeledende pasta.
Monteres med skruer og spændestykker.
Printudlæg herunder. Dobbelsidet print, bundsiden u-ætset. Bemærk angivelsen af størrelse.
Mange gennem-lodninger for at øge stabiliteten (ledninger loddet på begge sider)

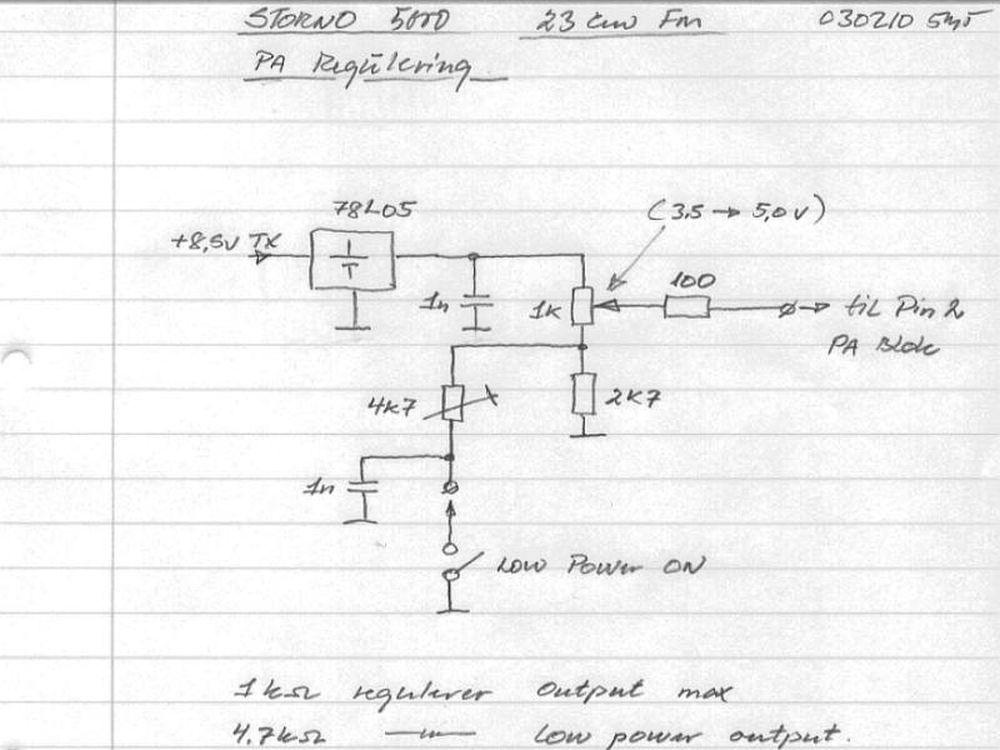

Der er mulighed for effektregulering i 2 trin. Kan vælges fra tasterne i seneste PIC program.

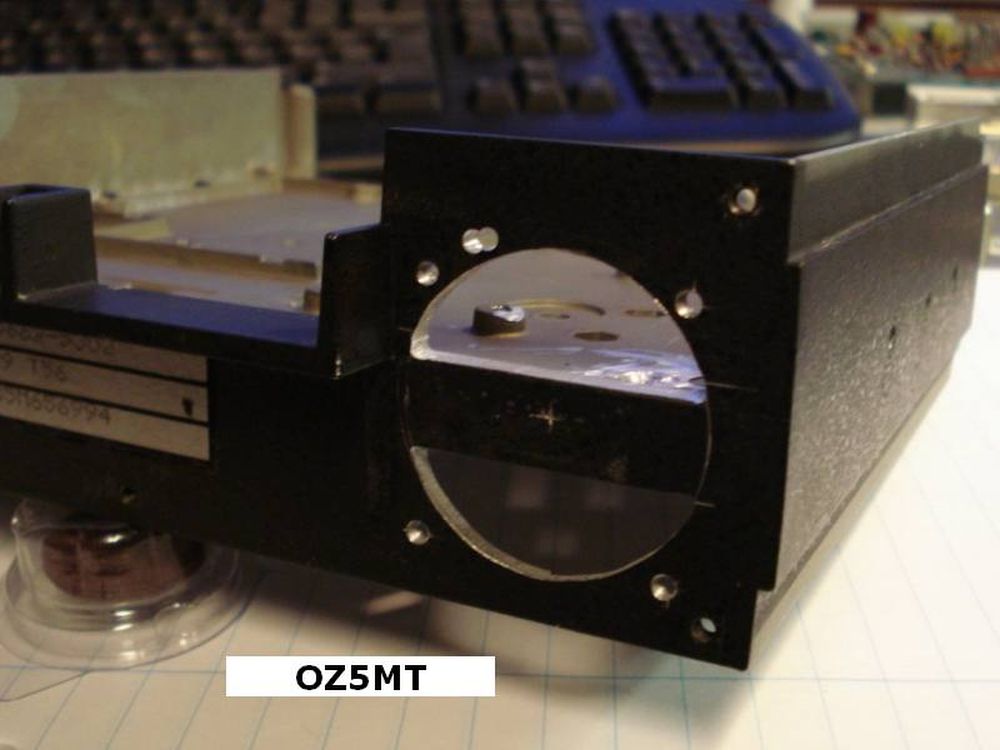

Udskæringer til blæser mm.

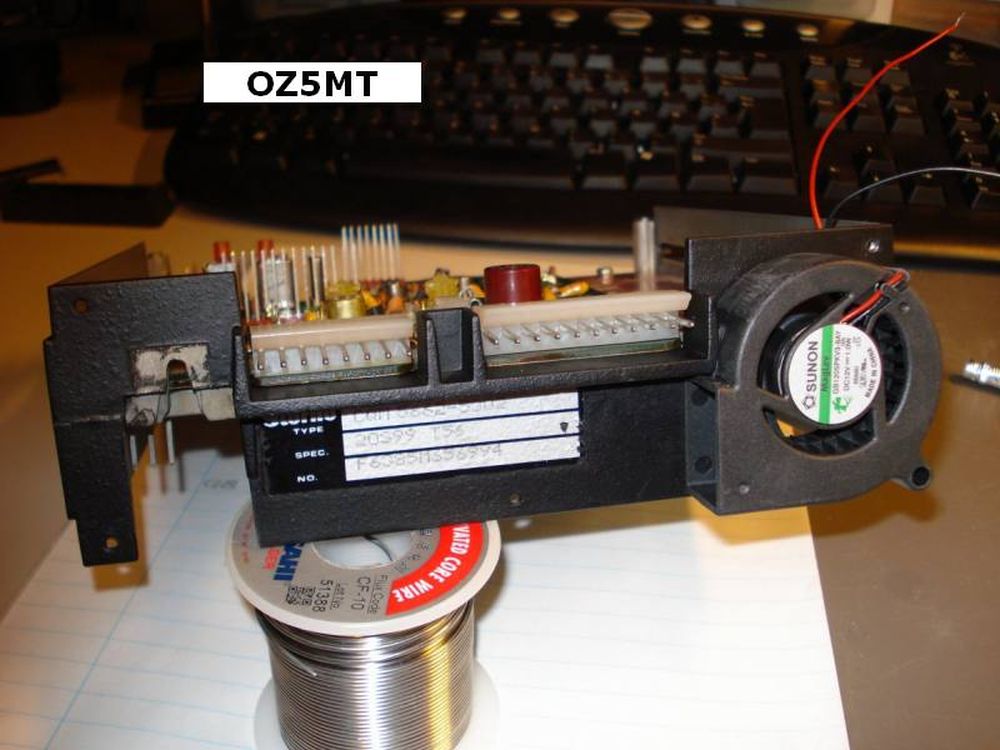

OZ5MT har indbygget blæserstyring, således at blæseren kører hele tiden ganske langsomt.

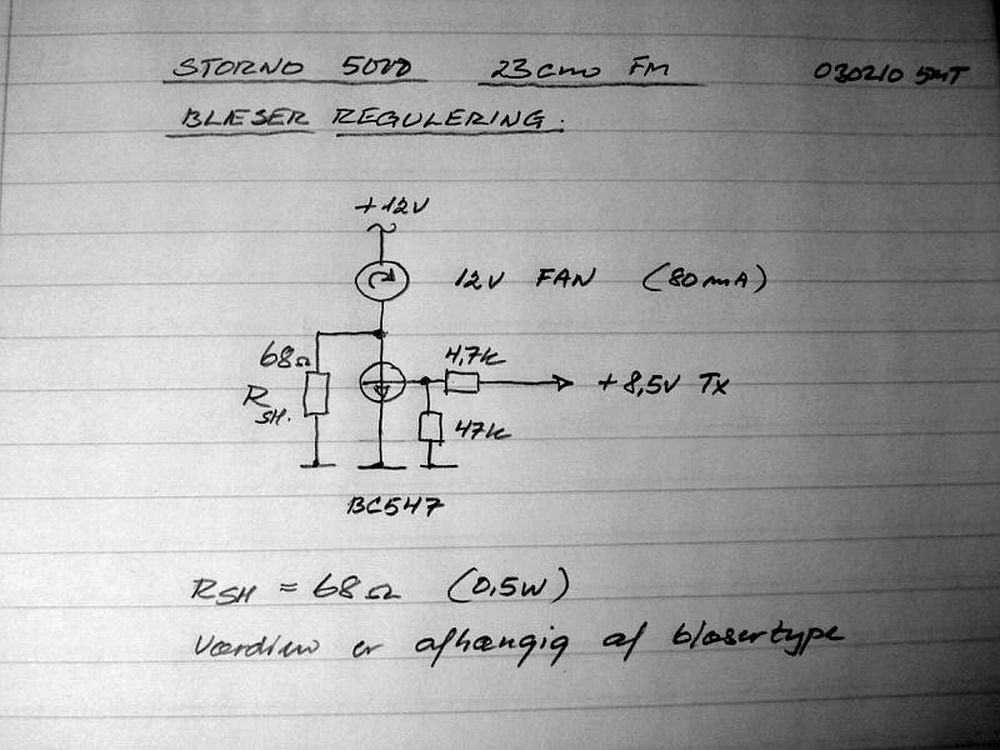

Hastigheden bestemmes af modstanden R SH, som tilpasses til den anvendte blæser.
Når senderen tastes kortsluttes modstanden af transistoren, og blæseren kører fuld kraft.

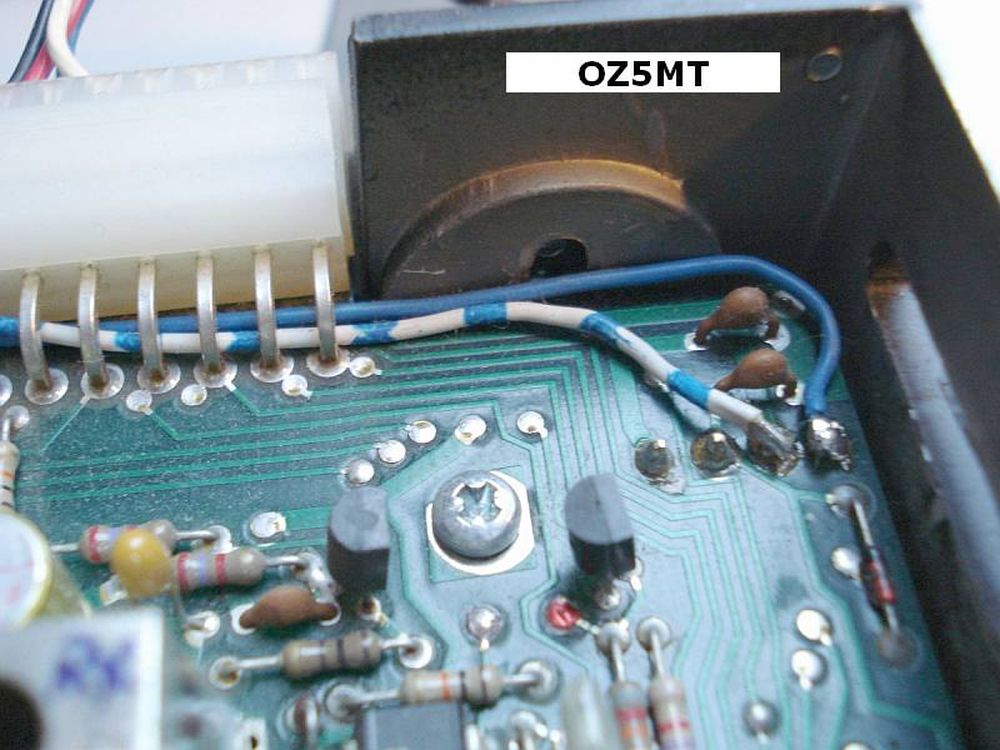

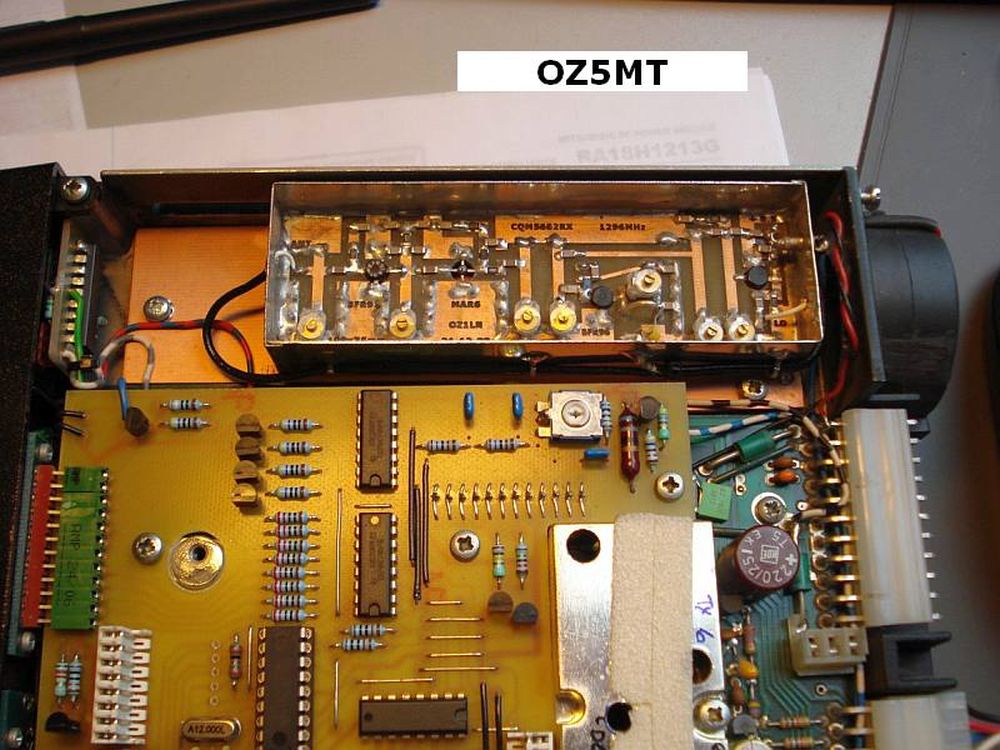

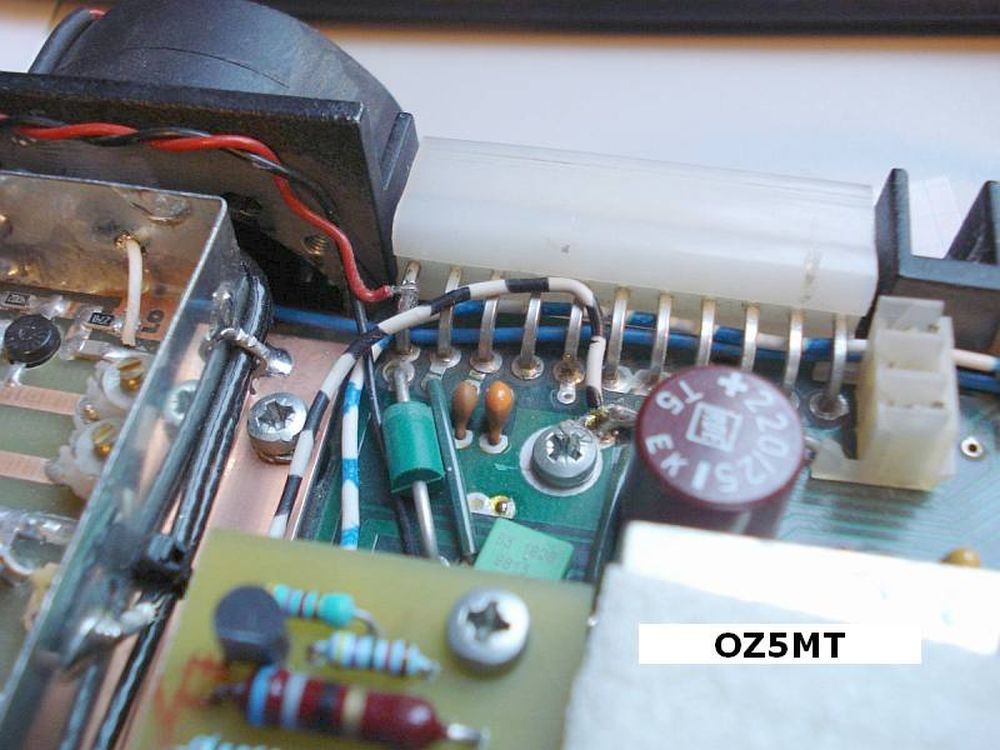

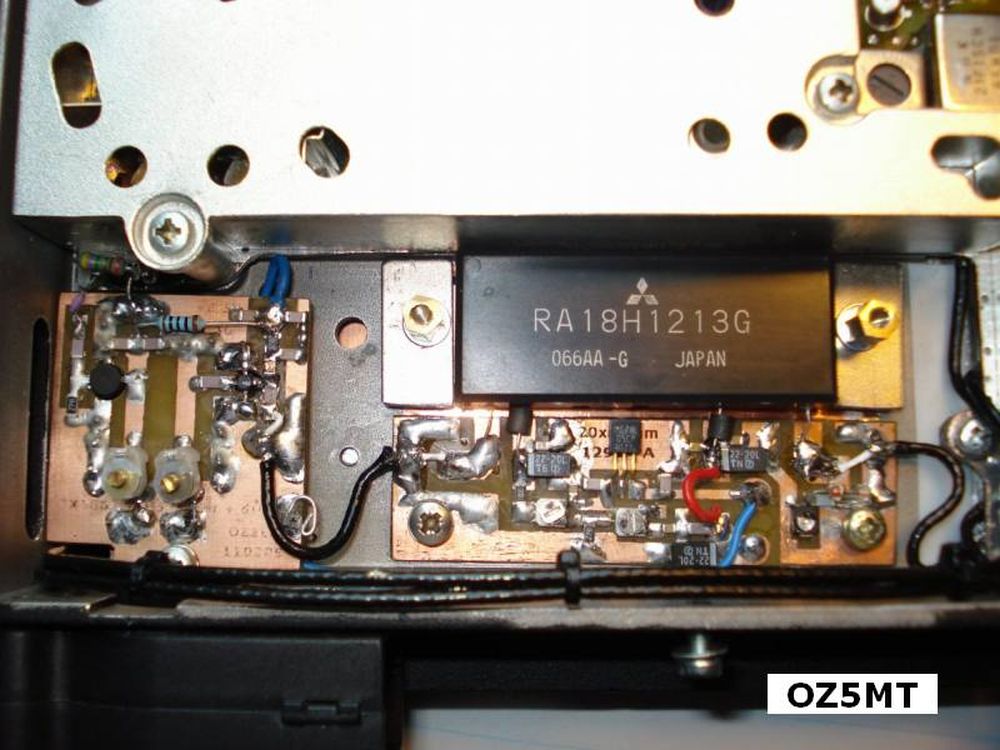

Her ses oversiden af OZ5MTs radio.
De 4 komponenter til blæserstyringen er monteret på den ledige plads på PIC-printet ved siden af justering af 1750 Hz tonen.
Til top af siden.
Erik har brugt en lille køleprofil med smalle ribber, som er planslebet for at få bedst mulig termisk kontakt med chassis.
Der er brugt kølepasta mellem køleplade og chassis og mellem køleplade og PA-blok.
På denne måde bliver blæserluften ledt ind gennem køleribberne og giver god afkøling.

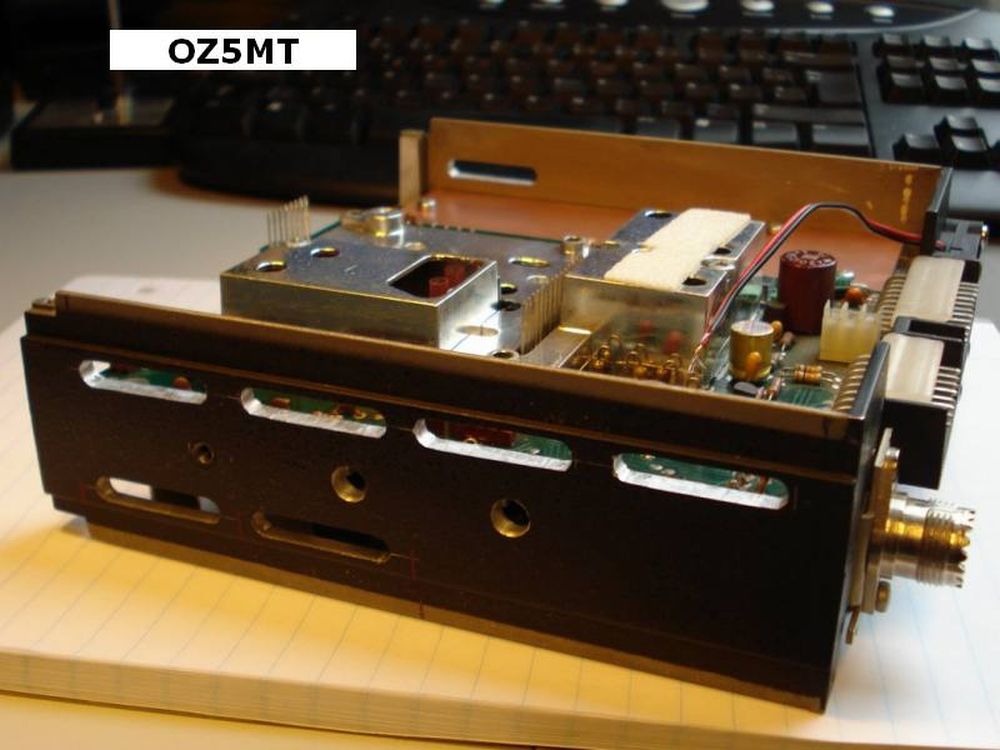

Der er ikke savet lufthuller i chassisrammen, men derimod boret huller i låget.
Til top af siden.
Diagrammer, printtegninger og info om CQM5000-familien findes her : My Circuit Library.
