Frekvens områder:
RX 118–174 MHz, 225–550 MHz
TX 144–146 MHz, 430–440 MHz
Modulationstyper: FM/FM-N(F1D/F2D/F3E), DV(F7W). Kun RX: AM/AM-N(A3E)
TX Output power: Høj: 50 W, Mellem: 15 W, Lav: 5 W
Antenne impedans: 50 ohm
TX Frekvenssving: FM ±5.0 kHz, FM-N ±2.5 kHz
Tuning trin: 5, 6.25, 10, 12.5, 15, 20, 25, 30, 50, 100, 125 og 200 kHz
Tuning trin: 8.33 (kun 118.000 MHz til 136.991 MHz)
Frekvensstabilitet: ±2.5 ppm (–10°C ~ +60°C)
RX Følsomhed Ham bånd:
FM/FM-N 0.18 µV (12 dB SINAD)
DV 0.18 µV (1% BER)
RX LF output power indbýgget højttaler: = 0.75 W
RX LF output power udvendig højttaler: = 0.2 W, impedans: 8 ohm
Memory kanaler: 1000 kanaler (i 100 grupper)
Skip kanaler: 100 kanaler
Program Scan grænser: 50
Call kanaler: 4 kanaler (2 kanaler i 2 bånd)
Repeater memory: 2500 (i 50 grupper)
GPS memory: 300
Power supply: 13.8 V DC ±15% (negativ stel)
TX Strømforbrug: max 13.0 A
Temperaturområde: –10°C til +60°C
Dimensioner (uden stik monteret):
RXTX enhed: 150 (Bredde) × 40 (Højde) × 171.5 (Dybde) mm
Betjeningsenhed: 163 (Bredde) × 83.5 (Højde) × 24.1 (Dybde) mm
Vægt (cirka):
RXTX enhed: 1.28 kg
Betjeningsenhed: 0.26 kg
Se detaljer i ICOM brugsanvisningen.
Til ID-5200 menu.

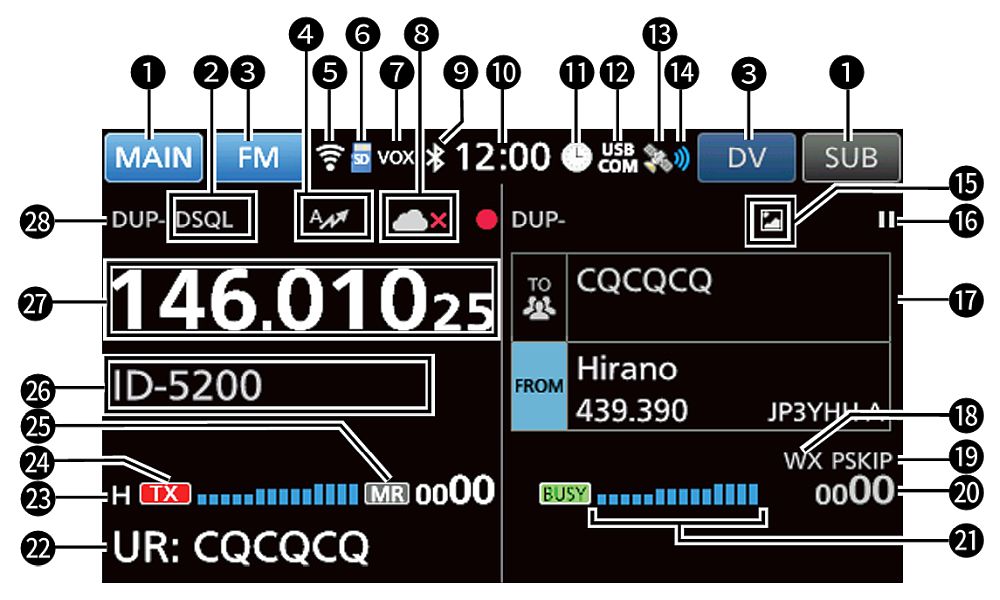

1. MAIN/SUB: MAIN vises i den aktive halvdel af skærmen, hvor senderen er tilkoblet.
2. TONE: viser Tone ved pilottone. DSQL ved Digital squelch.
3. MODE: viser modulationstype FM, FM-N eller DV (D-Star).
4. EMR/BK/PacketLoss/AutoReplay/KISS
5. WLAN: vises hvis der er tilkobling til WiFi net.
6. SD-kort: vises hvis der er indsat et SD-kort.
7. VOX: vises hvis VOX funktion er aktiv.
8. Internal Gateway: viser Internal Gateway kommunikations status.
9. Bluetooth: vises hvis der er tilkoblet en Bluetooth enhed.
10. CLOCK: viser LOKAL eller UTC tid (skift ved berøring). Kan kodes til at vise spændingsforsyningen.
11. AutoPower: vises hvis Auto Power er ON.
12. USB: viser USB-konnektorens status.
13. GPS: viser GPS modtagerens status.
14. GPS alarm: vises hvis GPS alarmen er ON.
Billede fra ICOM brugsanvisningen.
16. RECORD: rød hvis der optages, 2 lodrette streger hvis optagelse er i pause.
17. DR: vises hvis DR D-Star er valgt.
18. VEJR: kun på ID-5200A.
19. SKIP vises hvis Memory Skip er valgt. PSKIP vises hvis Program Skip er valgt.
20. MEMORY: viser hukommelses bank og hukommelses kanal nr.
21. S/RF: S-meter ved modtagelse, Output Power ved sending.
22. INFO: viser Band Scope. Ved D-Star vises TX status, RX call/message.
23. POWER: viser output power. H 50 watt, M 15 Watt, L 5 Watt
24. BUSY/MUTE/TX: BUSY grøn, modtager åben, MUTE modtager lukket, rød TX sending (orange ved Terminal drift)
25. MR vises når radioen er i hukommelses tilstand. I VFO tilstand vises intet.
26. Memory navn.
27. Frekvens display.
28. DUP: viser DUP+ ved space op, DUP- ved space ned, intet ved Simplex.
Til ID-5200 menu.
Mere kommer senere ...
