Hjemmelavet kodekabel til ældre ICOM radioer. Til start menu. Til www.OZ1LN.dk

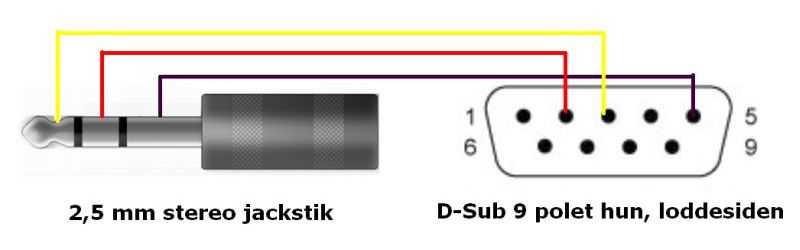

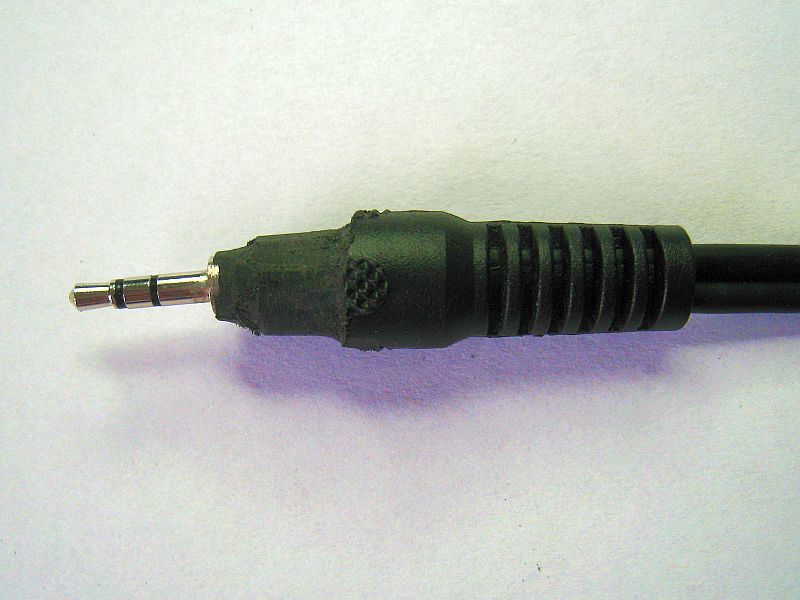

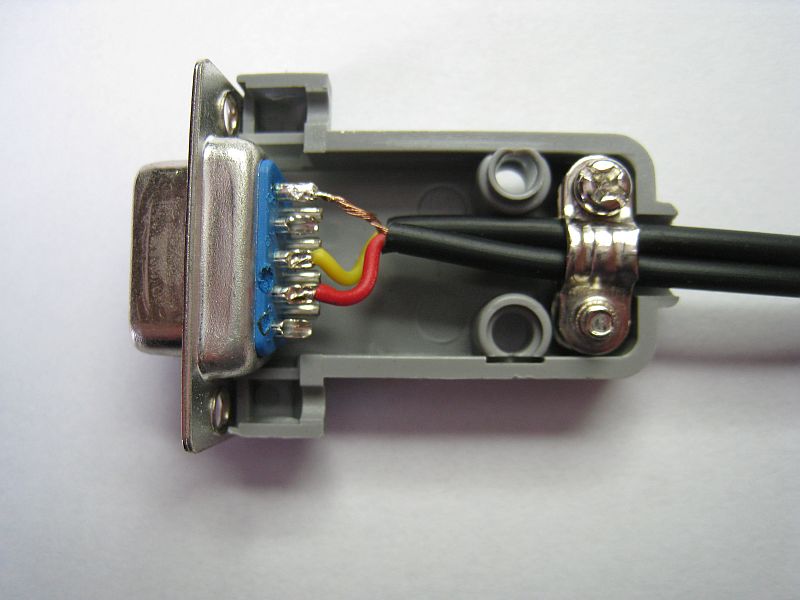

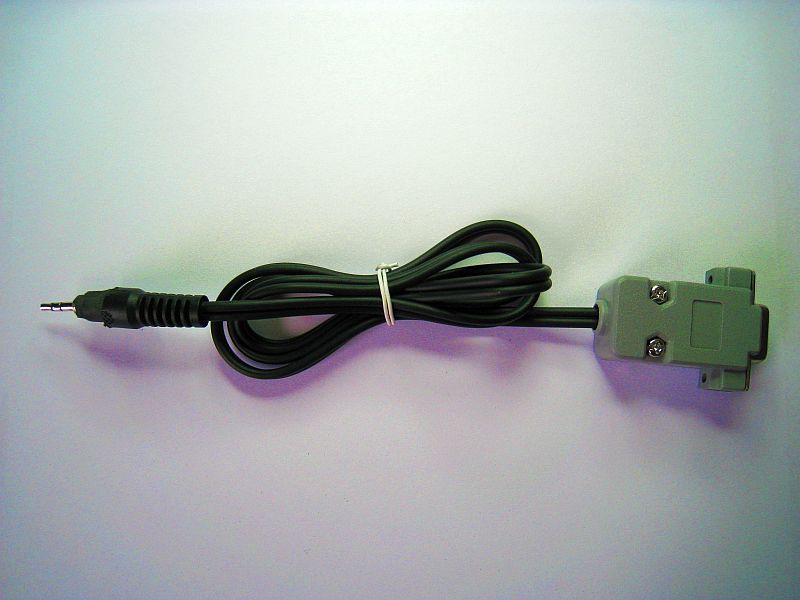

Det er meget nemt at lave sit eget kodekabel, det skal kun bruges et 2,5 mm stereo jackstik, et D-Sub 9 polet hunstik og et stykke 3-leder kabel. Hvis man kan finde/købe et kabel med jackstikket færdigmonteret bliver det endnu nemmere. Det her viste kabel er lavet af et færdigkøbt kabel, med jackstik i begge ender, og så kan man lave 2 kabler ;o) Jeg har købt kablet hos El-Supply i Nexø med varenr 5343.265 En lille advarsel, når det skal bruges på en radio, som forsynes fra en 220/12 V strømforsyning : Forbind strømforsyningens minus til PC-ens stel med en ledning, inden programmeringskablet stikkes i. Jeg har brændt en com-port af, fordi der kan være spændingsforskel mellem strømforsyning og PC. Jeg har en fast forbindelse monteret mellem de 2 ting. Diagrammet ses herunder : Programmeringskabel til ICOM IC-2820, ID-E880, IC-E80D, ID-31E, ID-51 og ID-5100. D-Sub-stikket. Mål med et ohm-meter, at farverne passer med jackstikket : Hvis kablet skal bruges til ID-E880 eller IC-E80D er det ikke nødvendigt at tilpasse stikkets tykkelse, men hvis det skal bruges til IC-E2820 skal plastikkappen slibes ned, så diameteren ikke er over ca 8 mm på de yderste ca 6 mm, idet stikket ellers ikke kan komme ind til databøsningen. Hvis kablet skal bruges til ID-31E eller ID-51E skal kappen slibes ned til under 7 mm på de yderste par mm, og måske endda "spidses" lidt for at komme helt i bund i databøsningen, se billedet herunder (ikke kønt, men det virker) : Det færdige kabel til under kr 100.- : Hvis man ikke har en RS232 tilslutning på sin PC er det muligt at bruge kablet sammen med en USB-RS232 adapter.
