Målinger på master-oscillatorer til ny Si5351A syntese med Arduino styring.

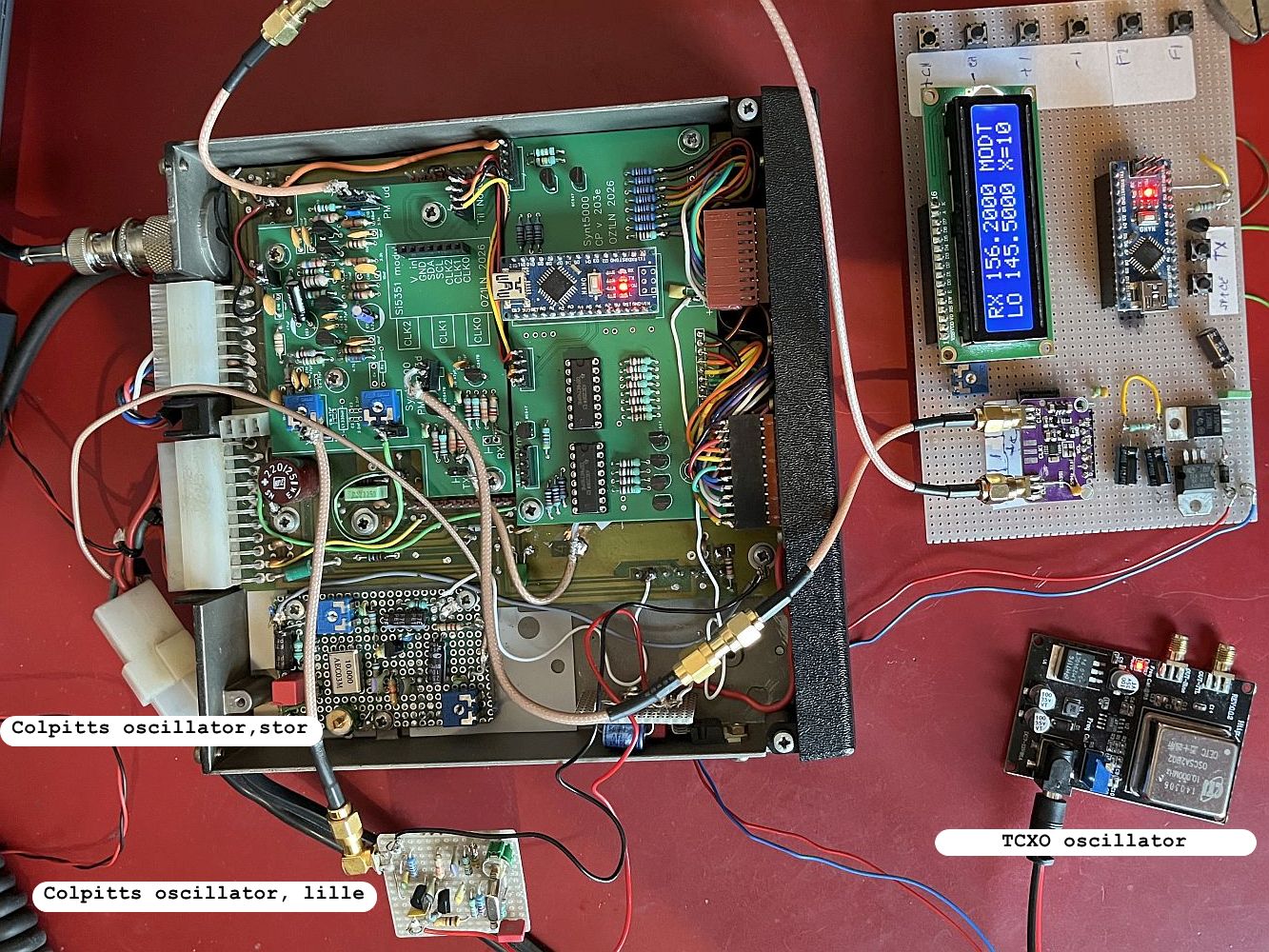

Målinger spektrum_29-10-2026. Testopstilling består af Arduino Nano, Si5351A, PM modulator og forskellige 10 MHz master-oscillatorer. Billederne i rammerne herunder viser testopstillingen med 4 forskellige Master oscillatorer. Billeder fra venstre mod højre. 1. billede er en simpel hjemmebygget colpitts oscillator med buffer, krystalfrekvens 10 MHz, stor. 2. billede er en simpel hjemmebygget colpitts oscillator med buffer, krystalfrekvens 10 MHz, lille. 3. billede er BSP 10 MHz TCXO, udgangsfrekvens "sinus". 4. billede er BSP 10 MHz TCXO, udgangsfrekvens "TTL" (firkanter).

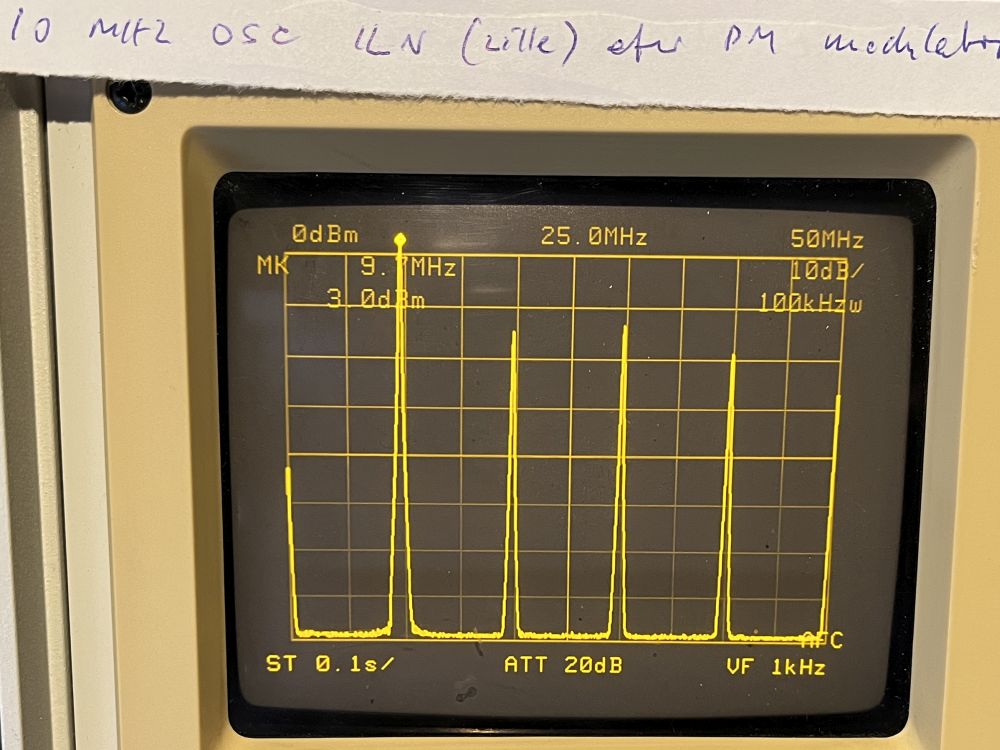

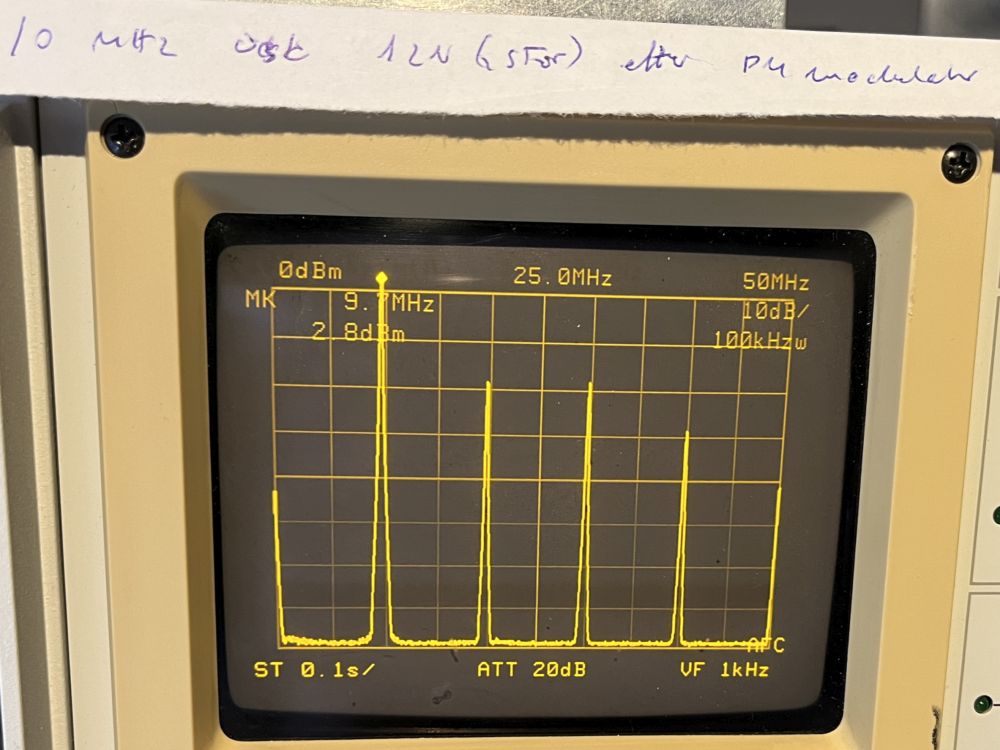

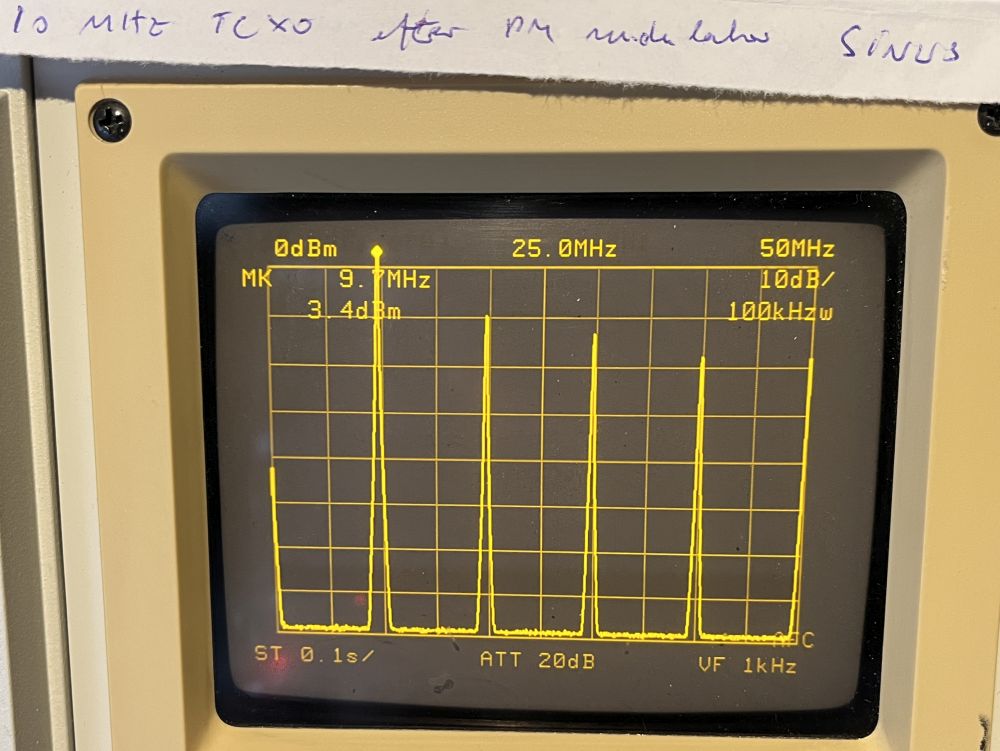

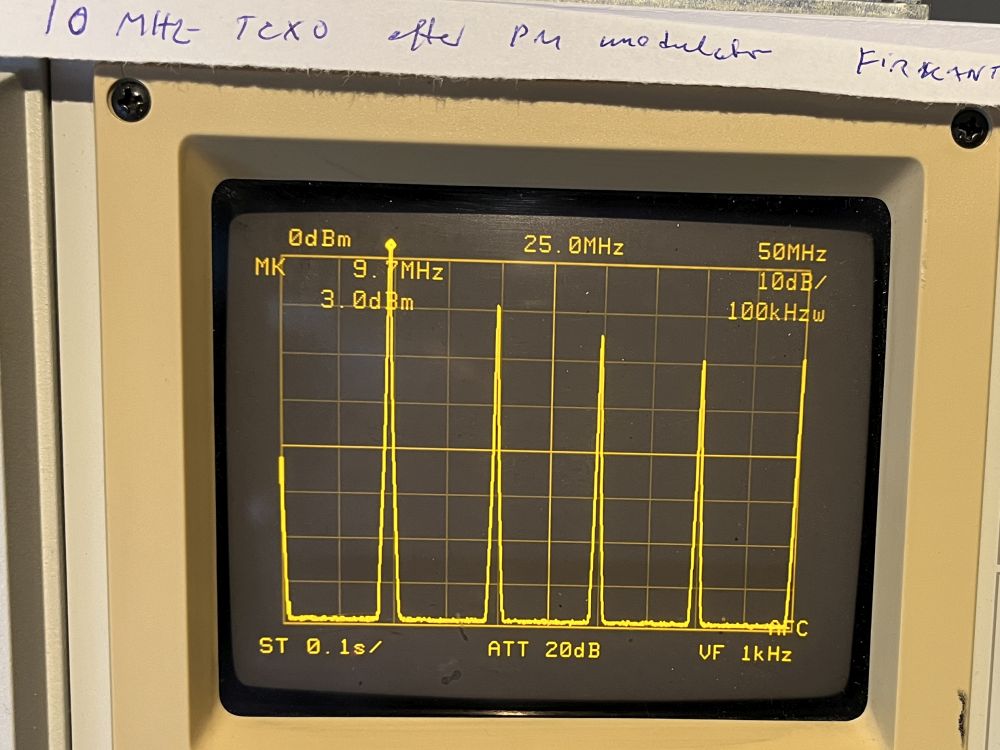

Skærmbredde 50 MHz. Spektrum analysator direkte på 10 MHz oscillatorens udgang.

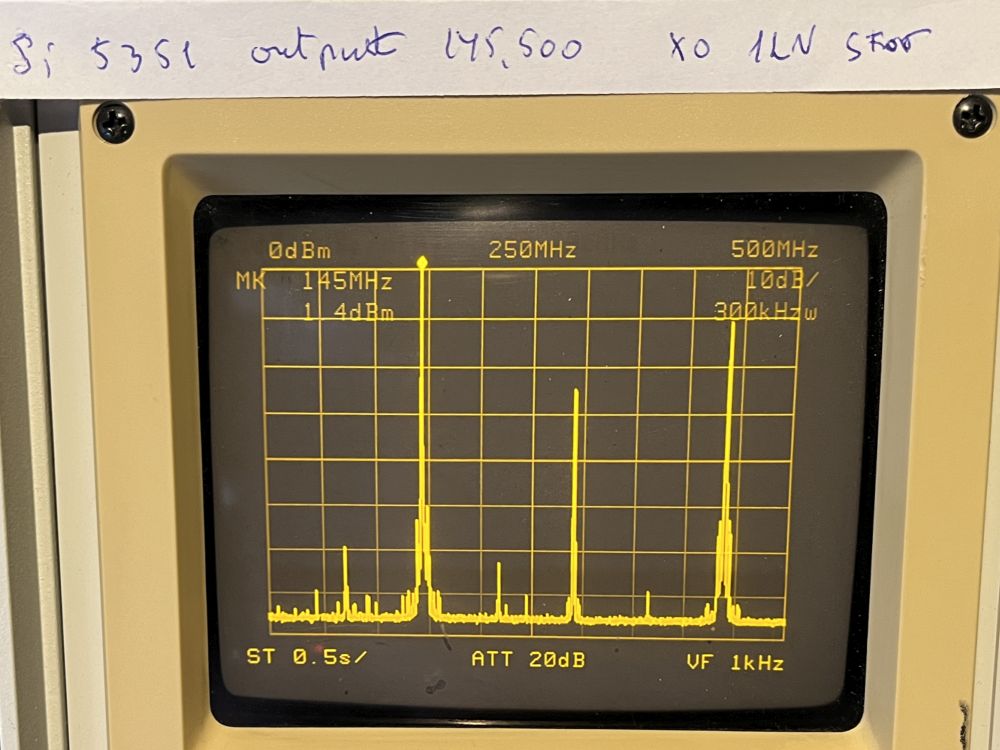

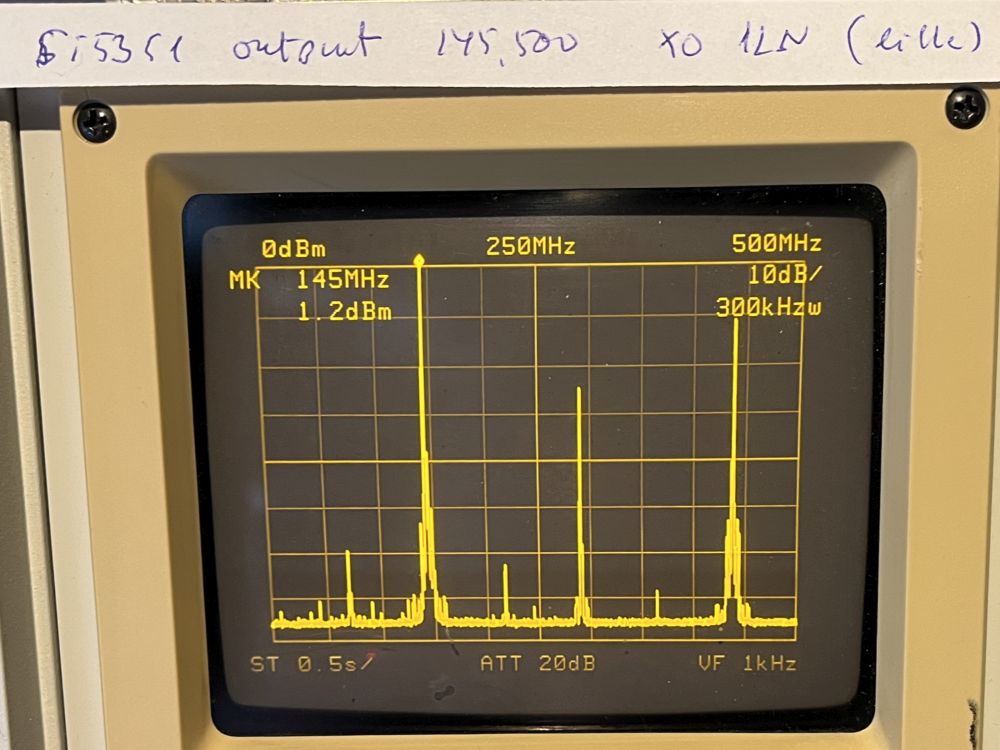

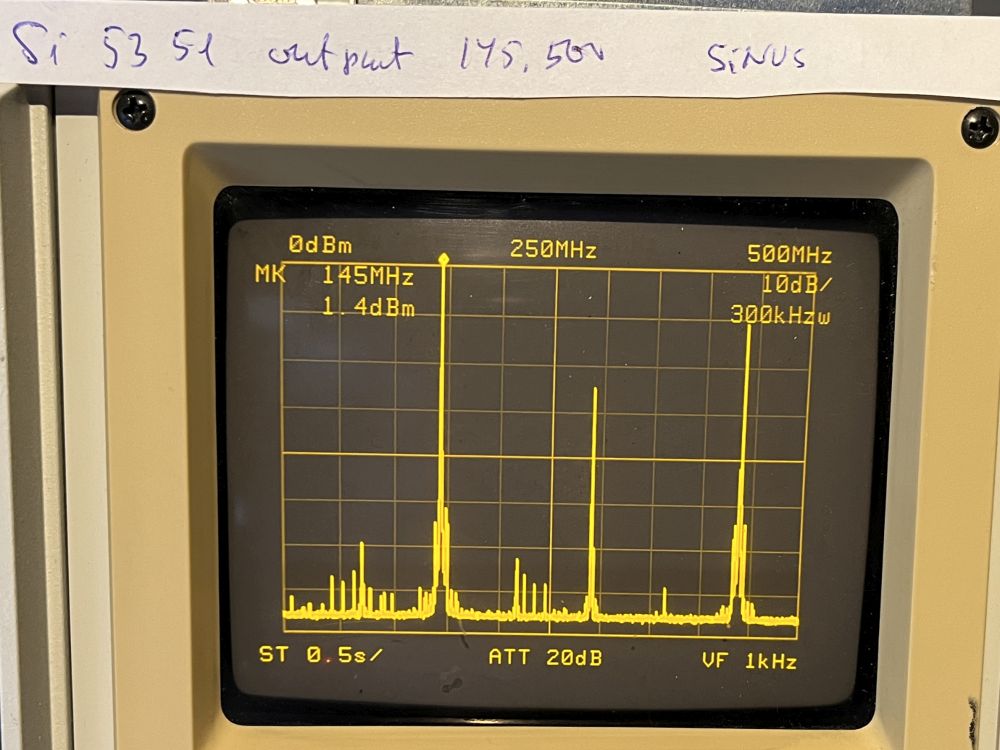

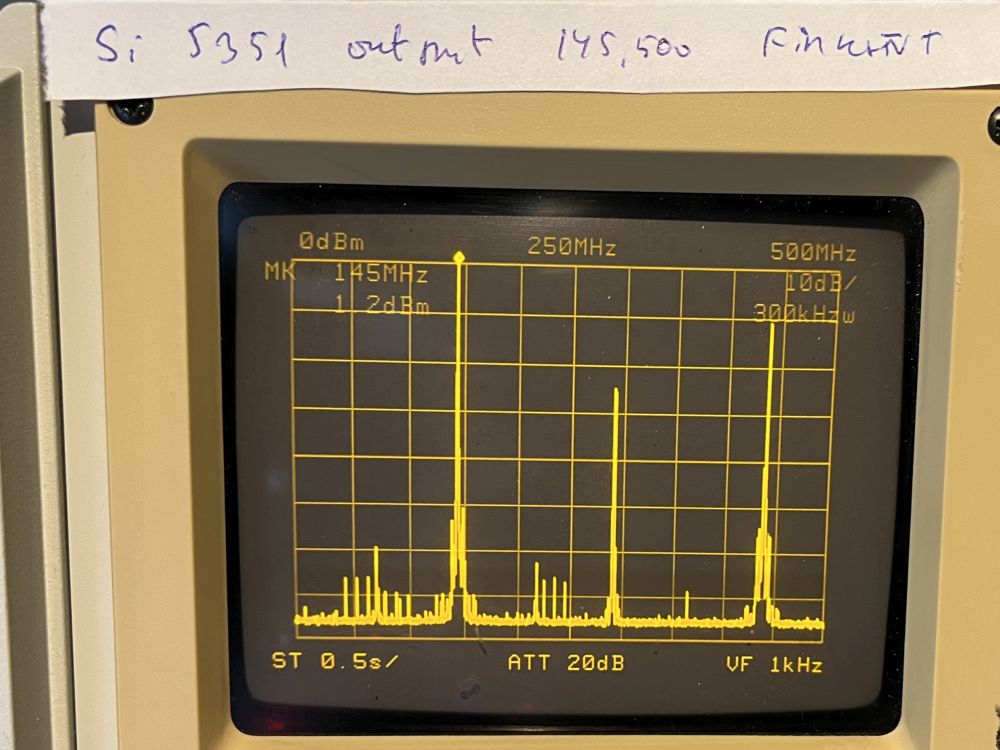

Skærmbredde 500 MHz. Spektrum analysator direkte på Si5351 udgang.

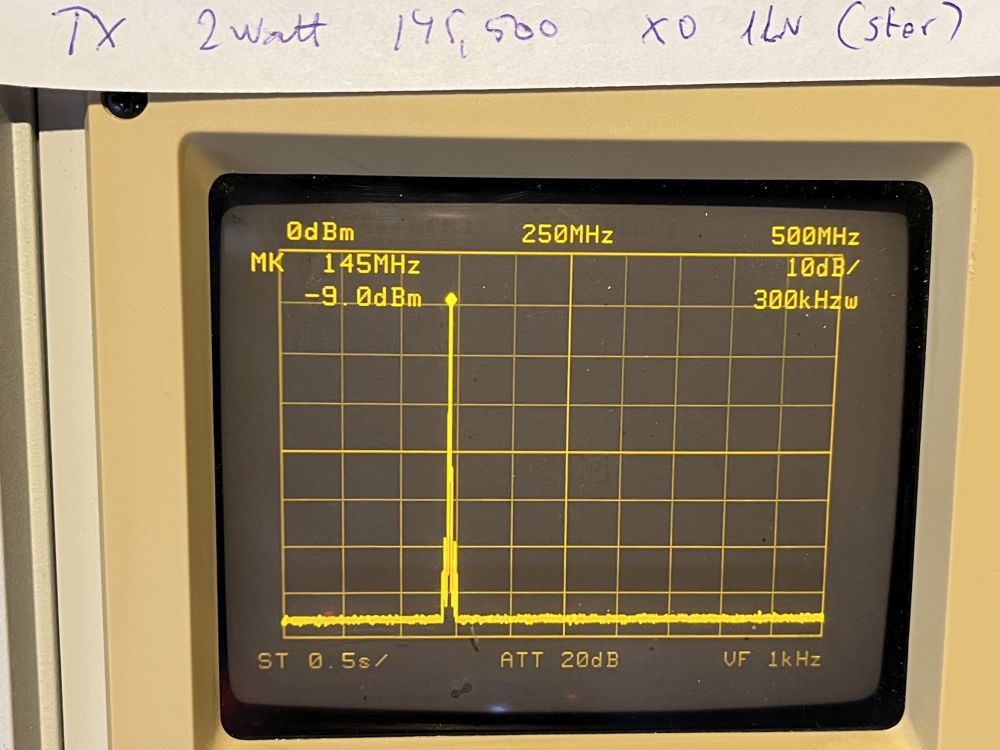

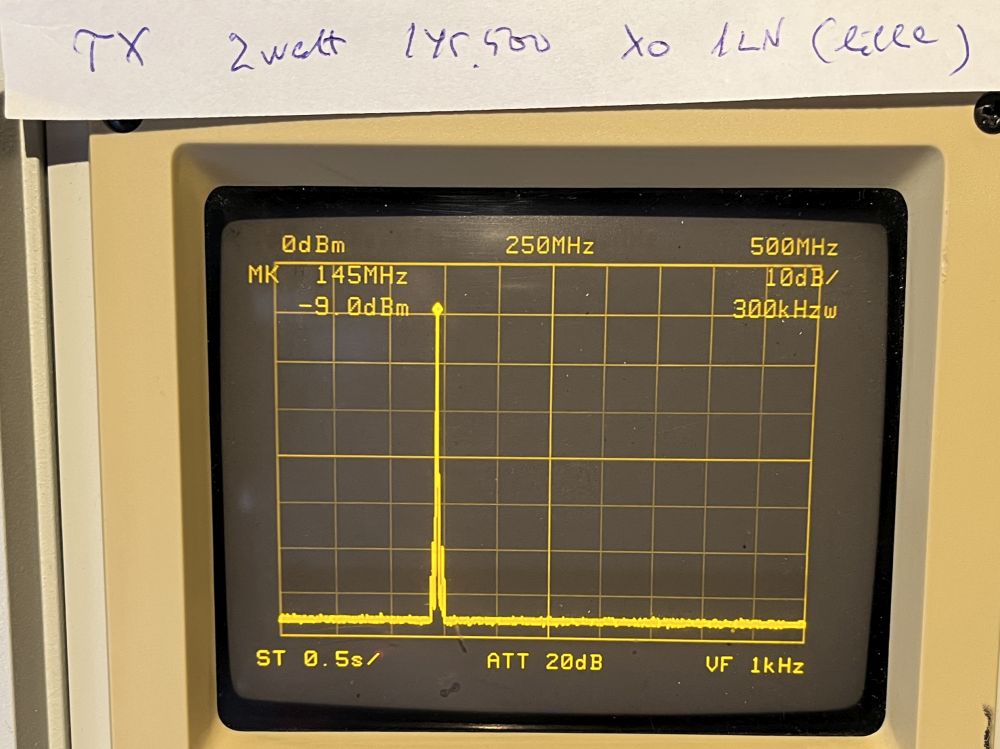

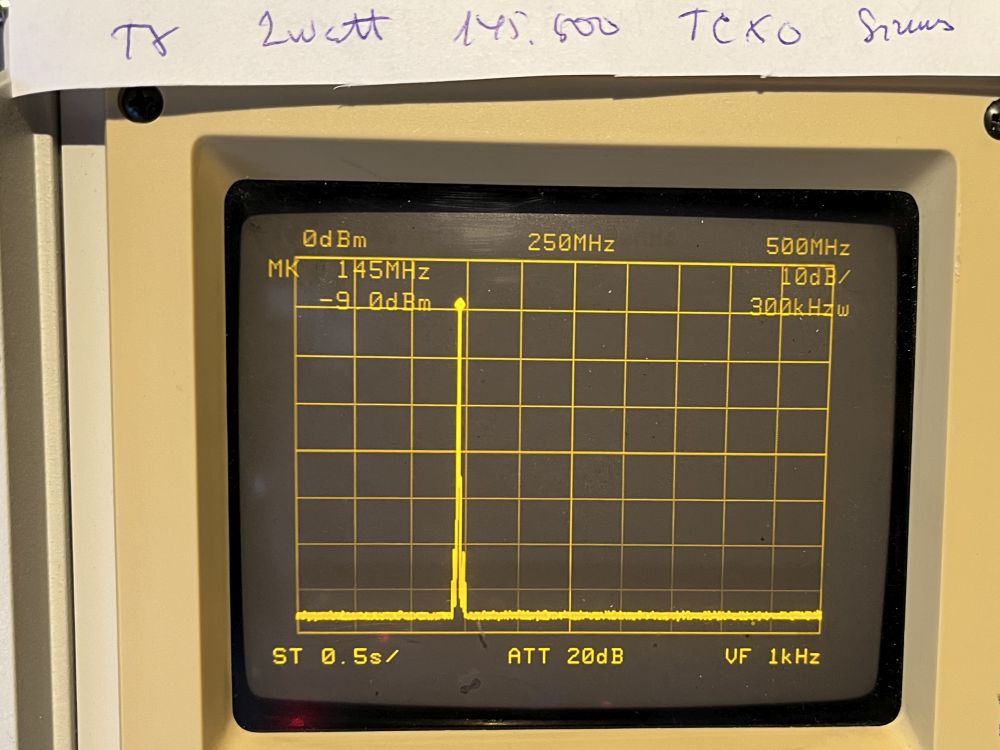

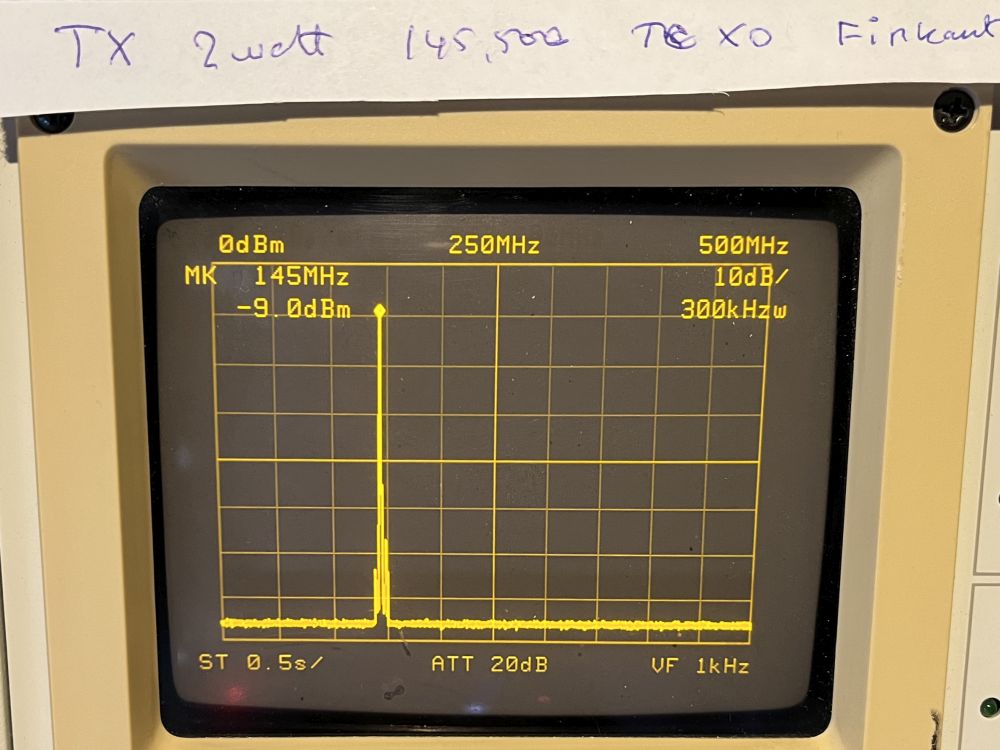

Skærmbredde 500 MHz. Senderens 2 watt til 50 ohm kunstantenne, spektrum analysator på udtag på kunstantennen.

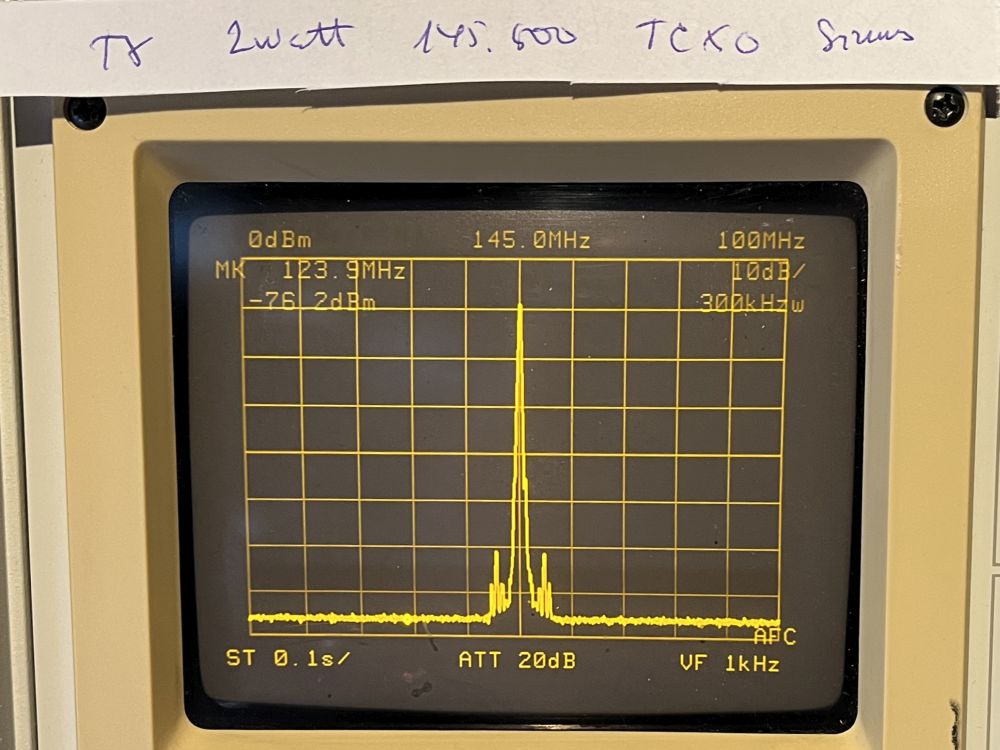

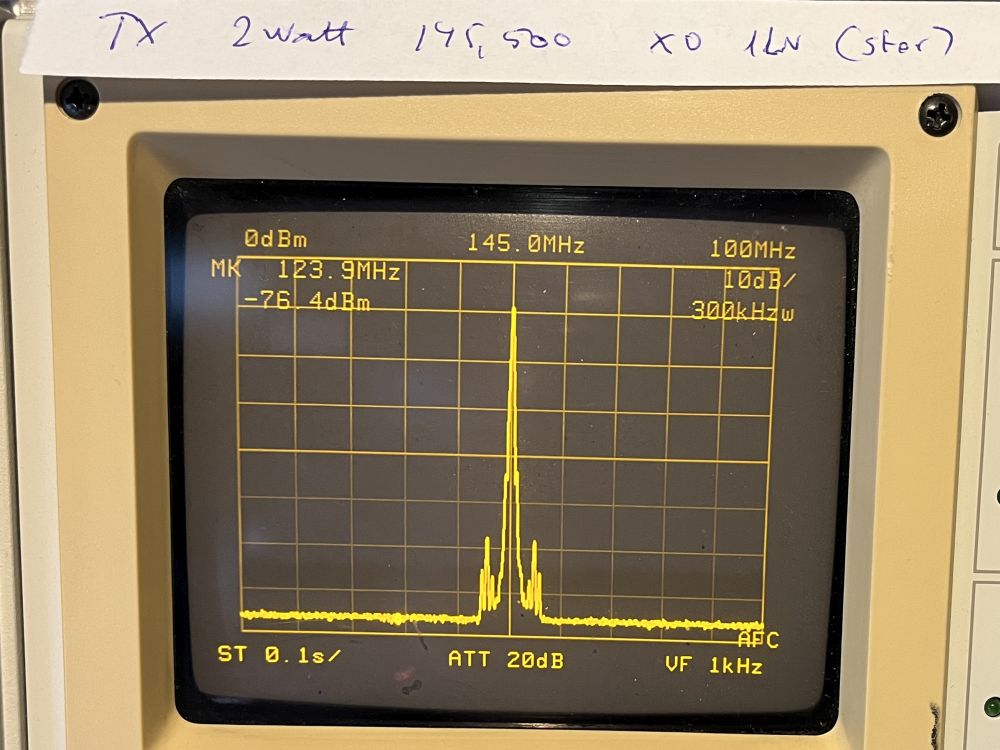

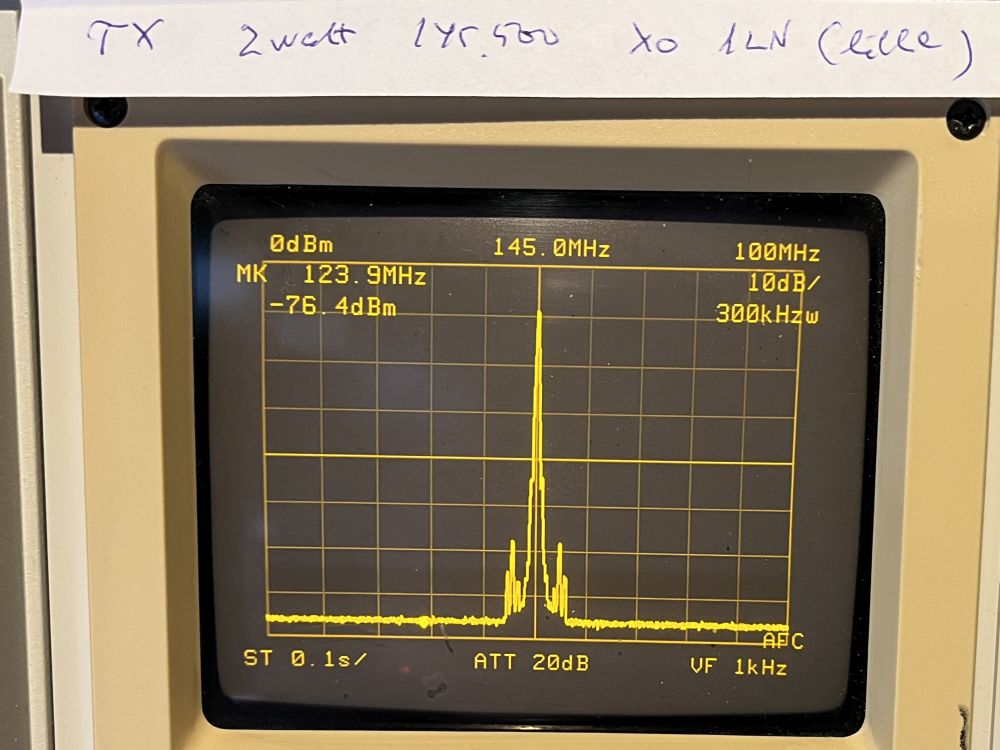

Skærmbredde 100 MHz. Senderens 2 watt til 50 ohm kunstantenne, spektrum analysator på udtag på kunstantennen. Til emnevalg.

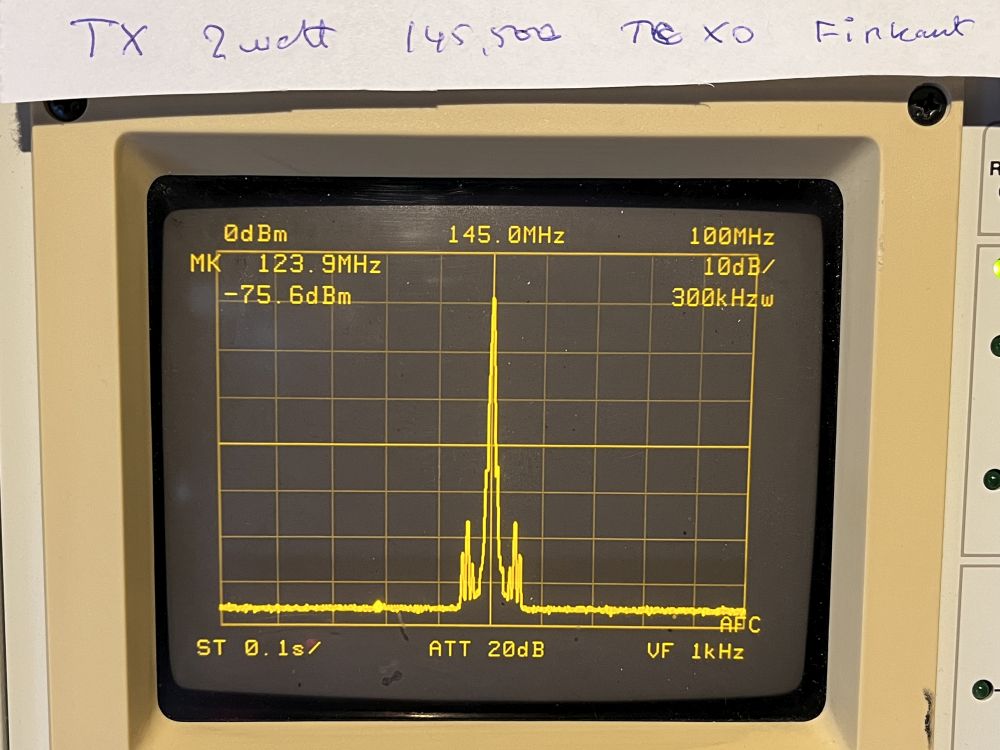

Herunder et større billede af det værste udgangssignal, TCXO med firkant udgang. Skærmbredde 100 MHz. Senderens 2 watt til 50 ohm kunstantenne, spektrum analysator på udtag på kunstantennen. De 2 værste fejlfrekvenser er kun ca 45 dB under den ønskede frekvens. De er ca 4 MHz fra den ønskede frekvens til hver side. Der skal arbejdes mere for at få en løsning på dette. Til emnevalg.
