Brugsanvisning for CQM5662S-PIC5000-styring, version 0.90
Når radioen tændes vises programversionens nummer kortvarigt.
Derefter vises kortvarigt ”HEJ”, og derefter vises frekvensen, som er kodet til knap 1.

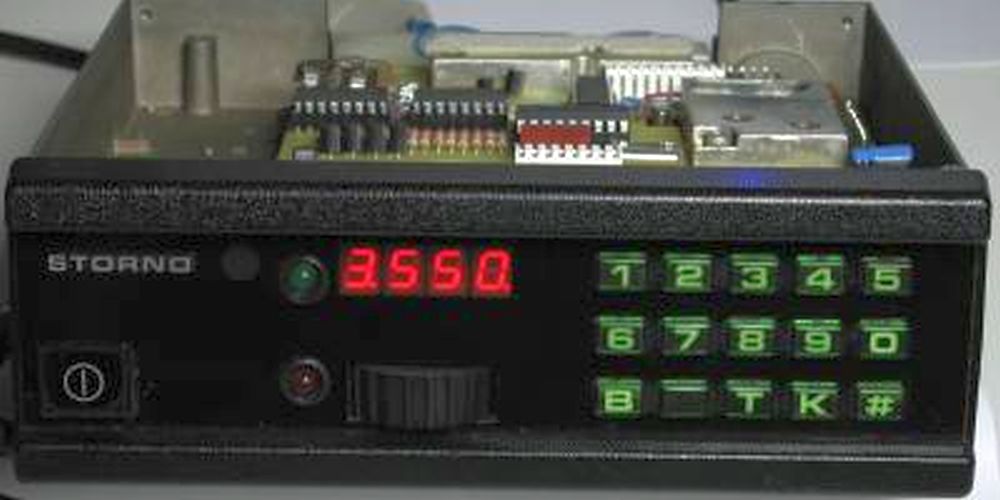

Da der kun er 4 cifre til rådighed vises for eksempel ”3.550” ved frekvensen 433.550 MHz.
Kanalafstanden er 25 kHz.
Hvis den valgte modtagerfrekvens er en repeatersendefrekvens, spaces 2 MHz ned ved sending
Knappernes virkemåde.
Knapnummerering fra venstre : Øverste række 1-5, midterste række 6-10, nederste række 11-15.
Knap 1-9 : Hurtigvalg af foretrukne frekvenser. (Det er endnu ikke muligt selv at kode disse)
Følgende er kodet fra 1 til 9 :
433.550, 433.500, 434.600, 434.650, 434.700, 434.725, 434.750, 434.800, 434.925.
Knap 10 : Step kanaler opad. Ved vedvarende tryk steppes 8 kanaler ad gangen.
Knap 11 : Ved modtagning : åbn/luk squelch. Ved sending : 1750 Hz tone (repeateropkald)
Knap 12 : Ved scanning kan den kanal, som modtageren er standset på, udelukkes .
Der kan udelukkes op til 10 kanaler. Hvis denne grænse nås vises ”FULL” i display.
Udelukkelse af kanaler gælder for alle tre scanningskæder, se knap 13 nedenfor.
Genindkobling af udelukkede kanaler : sluk og tænd radio.
Knap 13 : Ved tryk vises ”SCAn” i display, og der ventes på valg af scanningskæde.
Tryk 1 : der vises ”butt”, og der scannes på de ni kanaler under knap 1-9. (button)
Tryk 2 : der vises ”PrE”, og der scannes 433.000-433.575 og 434.600-434.925.
Tryk 3 : der vises ”ALL”, og der scannes fra 432.000 til 438.000.
Under scanning blinker de to midterste punktummer i display.
Når der modtages signal vises den aktuelle frekvens, og squelchlampen tændes.
Frekvensen vises, selv om signalet forsvinder, indtil der stoppes på næste trafik, osv.
Scanning annulleres ved tryk på knap 13 eller sendetast.
Knap 14 : Ikke i brug endnu. Kodning af foretrukne kanaler og/eller andet.
Knap 15 : Step kanaler nedad. Ved vedvarende tryk steppes 8 kanaler ad gangen.
Kommende udvidelser / forbedringer :
Kodning (og omkodning) af 9 foretrukne kanaler (knap-kanaler) direkte fra tastaturet.
Modtagelse på repeater-indgangsfrekvens ved tryk på en knap.
Sending på senest viste kanal under scanning, også selv om scanning er genoptaget.
Gennemgang af udelukkede scan-kanaler og mulighed for at genindkoble en ad gangen.
Lagring af udelukkede kanaler, selv om radioen slukkes.
Pilottoner. Måske er en mindre hardware-tilføjelse nødvendig.
Afskæring af LF under 300 Hz i modtager (lille hardware-tilføjelse)
