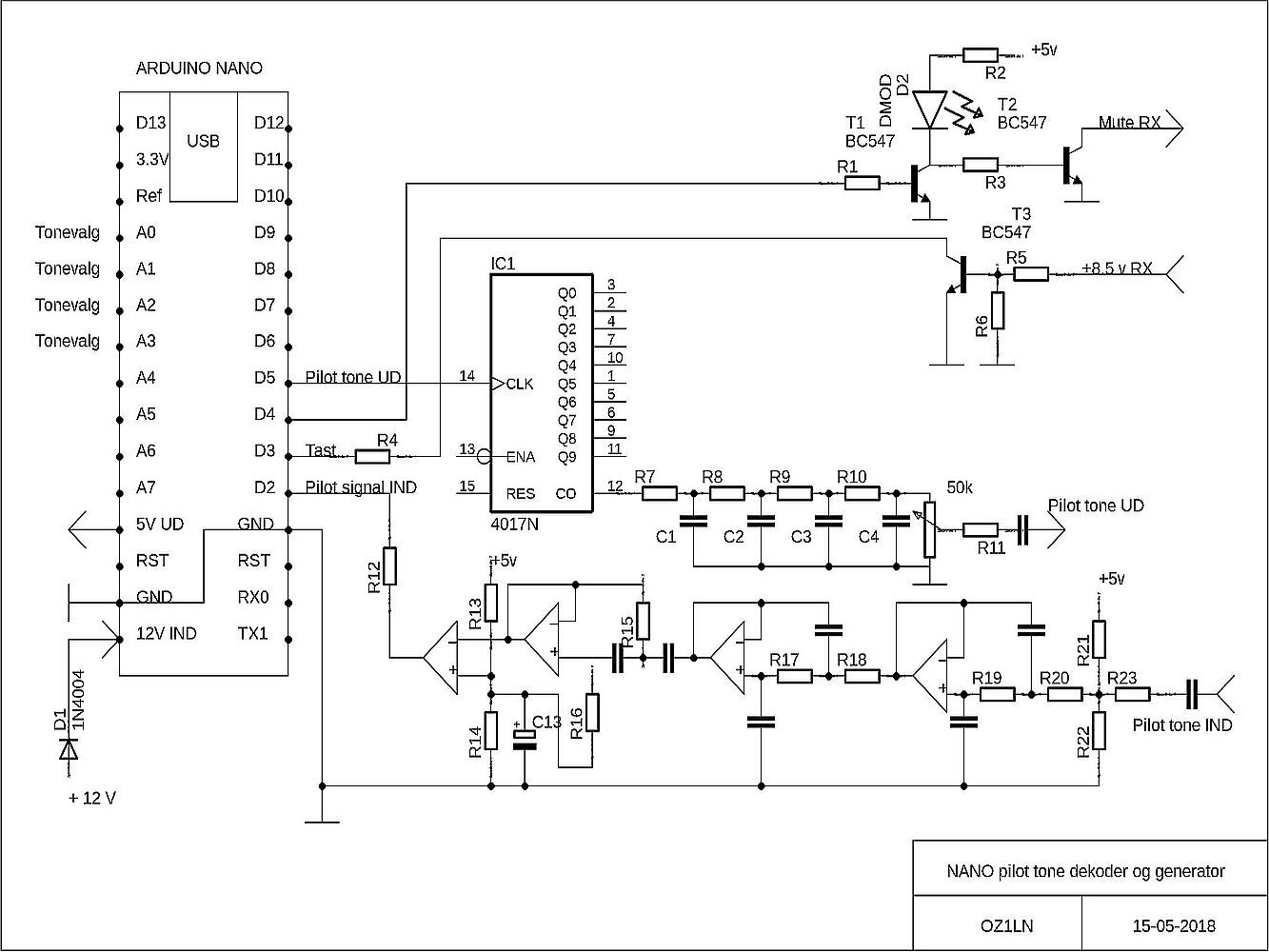

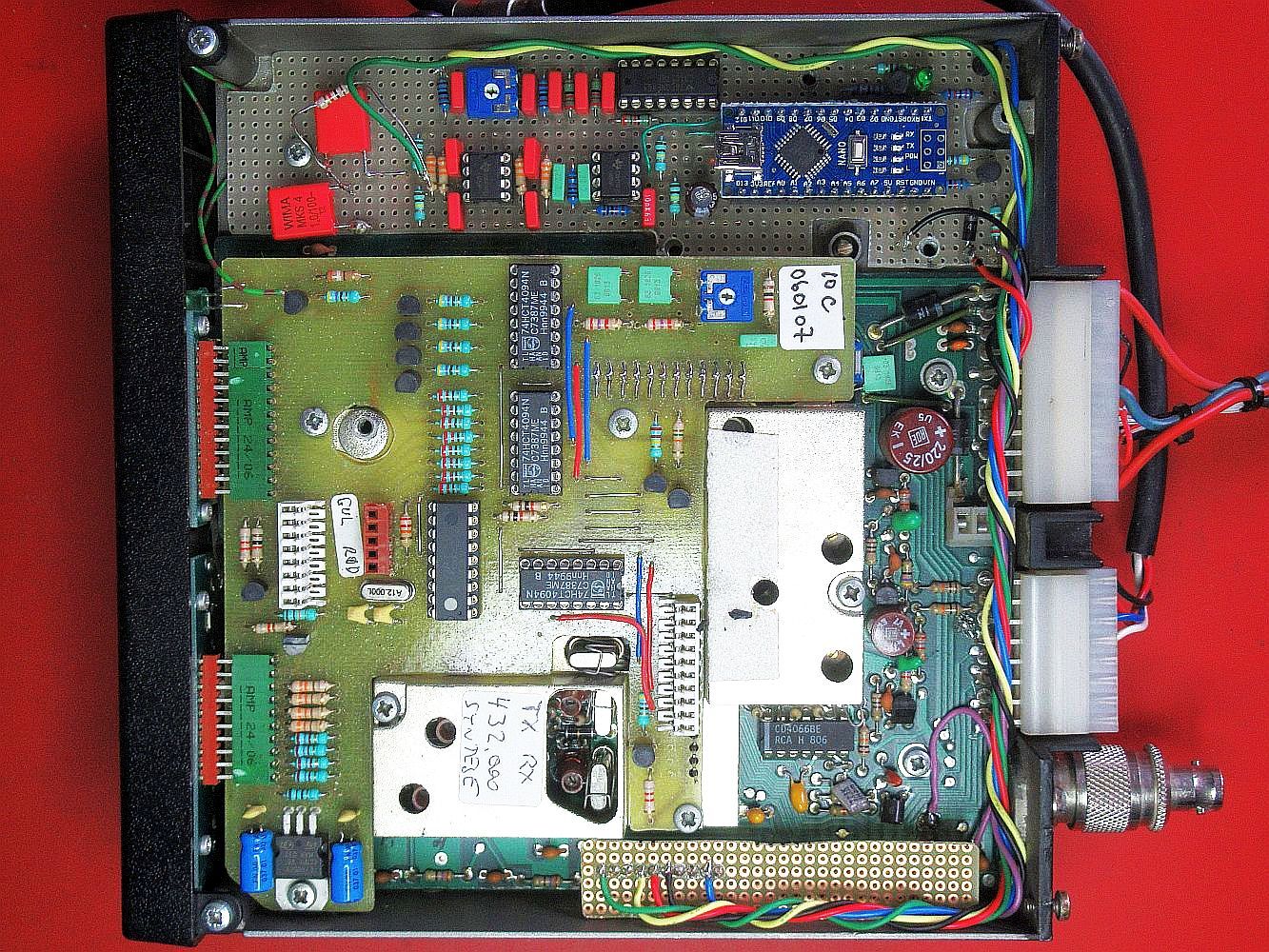

Denne side handler om en pilottone sender og modtager til fx Storno CQM5000. Modulet er kun lavet i en forsøgsversion. Pilottonen til senderen genereres i Nano på en frekvens 10 gange større end den ønskede pilottone. Dette frekvensvalg skyldes at Nano ikke kan generere frekvenser med decimaler, og fx 88.5 Hz derfor ikke kan opnås. Signalet fra Nano deles derefter i en 10-deler, og filtreres til et sinus-lignende signal med et RC filter. Se diagram herunder.

Pilottonen fra modtageren sendes gennem et filter, bygget med 4 OP-amps, og detekteres ved at måle periodetid i microsekunder. Periodetiden omregnes af softwaren til frekvens. Hvis resultatet er mellem 30 Hz og 150 Hz godkendes det som en pilottone. Efterfølgende kan det bestemmes hvilken pilottone det er, ved at opsætte grænseværdier, typisk plus-minus 0.5 til 1 Hz. I softwarens testudgave vises frekvensen i display, og der tændes en Lysdiode. Se hvordan i software koden herunder. For at styre LF på modtageren lægges en spænding ud på en Nano pin, som tænder og slukker for modtagerens lyd (Mute RX). KLIK HER : Hent software til Pilot_tone_RXTX. (34 kB) Har du spørgsmål eller bemærkninger må du meget gerne maile til mig. OZ1LN(prik)Lasse(snabel-a)gmail(prik)com Til top af siden.
