PD785
PD785 visning af navn og call.
PD785 TimeSlots, TaleGrupper og Reflektorer.
PD785 skift til QSY1 og QSY2.
PD785 repeater/zone skift.
PD785 linking til reflektorer.
PD785 indstillinger via menuen.
Indkodning af kaldesignal og ID-nummer.
Til top af siden.
PD785_KNAPPER OG DISPLAY

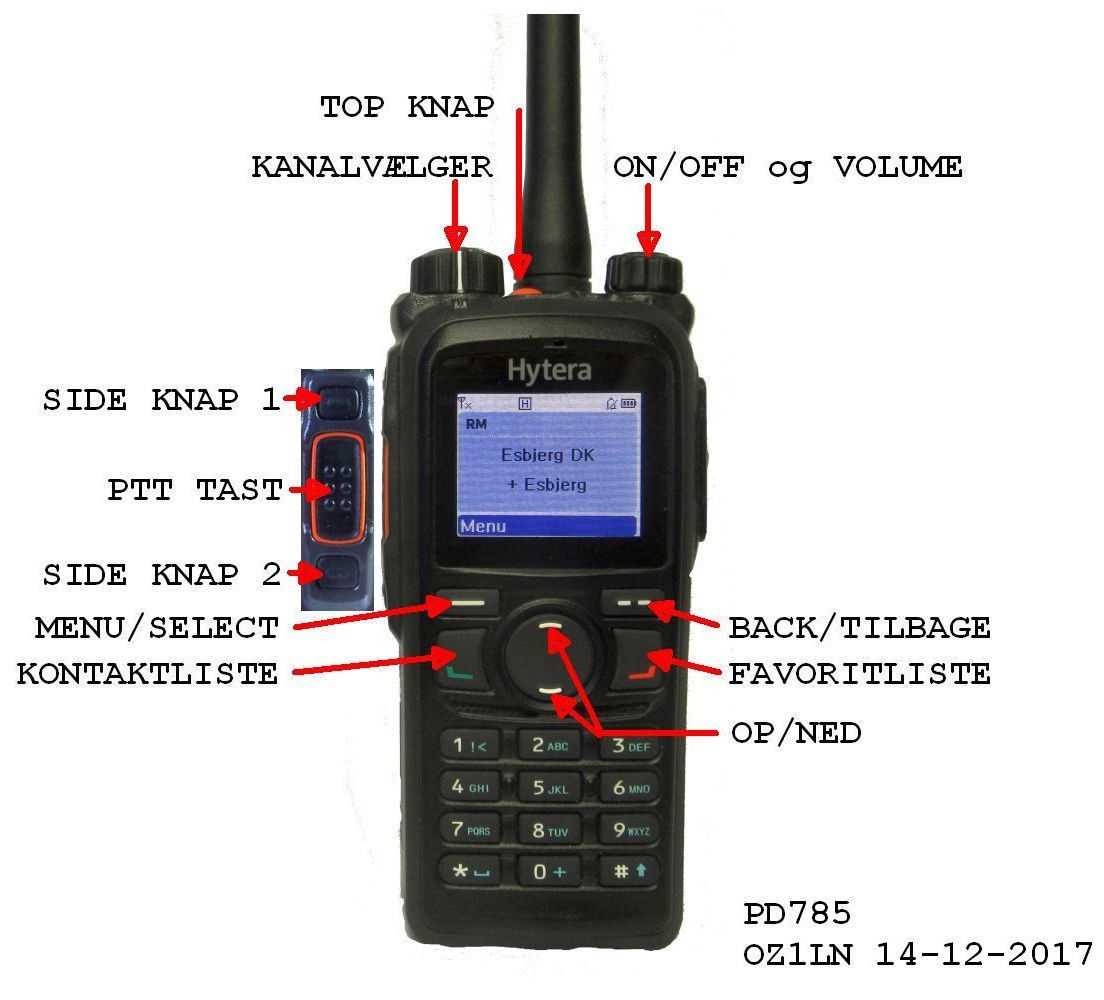

På dette billede kan du se hvad knapper på en Hytera PD785 bruges til, når radioen er kodet med kodefil fra PRORADIO.dk
Nogle af knappernes funktion afhænger af hvordan kodefilen er lavet.
I denne kodefil er
TOP KNAP (orange) kodet til : kort tryk=SCAN ON/OFF, langt tryk OneTouch Call/Menu 1.
SIDE KNAP 1 kodet til : kort tryk=skift mellem høj og lav effekt, langt tryk=ROAM.
SIDE KNAP 2 kodet til : kort tryk=Zone OP, langt tryk=Zone NED. (Samme funktion som den runde trykknap).
GRØN KNAP kodet til : kort tryk = kontakt liste, langt tryk=Message option (besked menu)
RØD KNAP kodet til : kort tryk = favorit liste (reflektor numre), langt tryk=Preset kanal 1 (DOMUS QSY 1, kan ændres i kodefil)
(Funktionerne kan også nås gennem MENU systemet)
Ved tryk på tal-tastaturet er der genvej til reflektorer og papegøje, så kan det ikke være nemmere ;o)

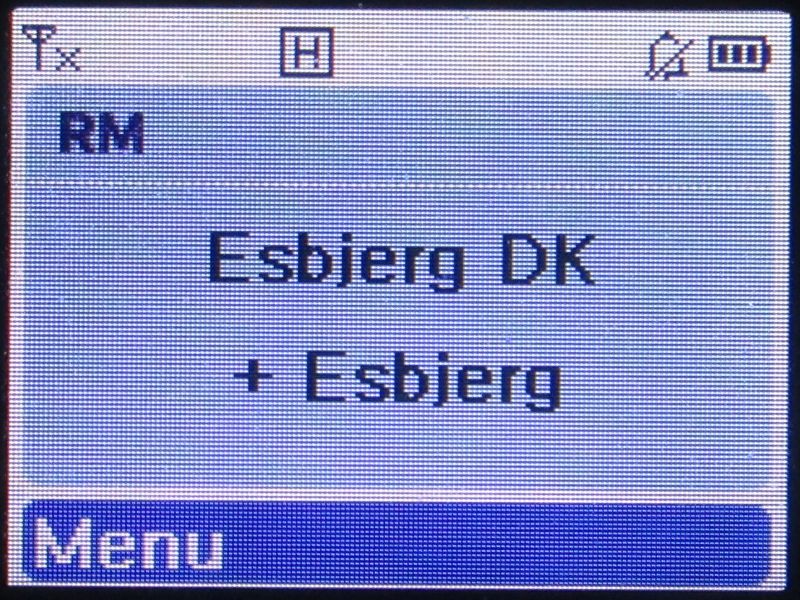

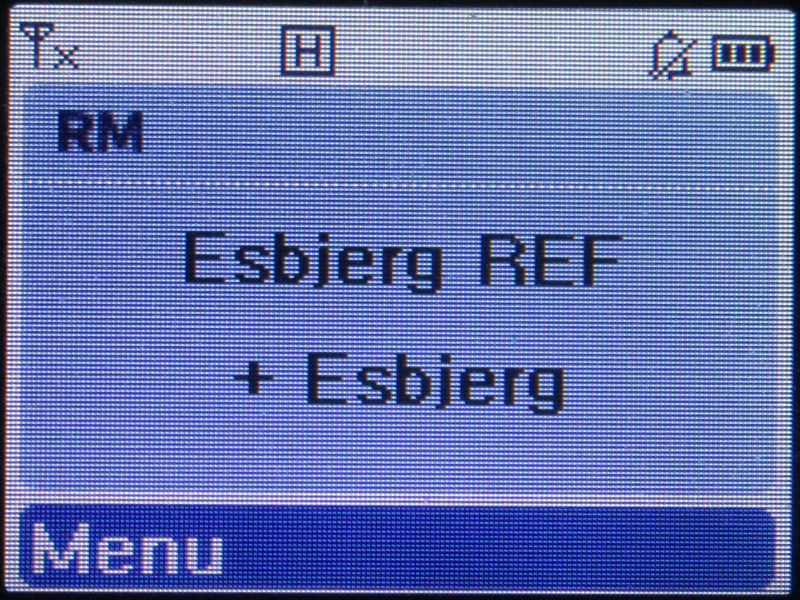

Når du tænder en PD785 kan vises et opstartsbillede, som slukker efter få sekunder og erstattes af et billede som vist her
Radioen starter i den zone / repeater, hvor den var da den blev slukket.
Ved at dreje på kanalvælgeren kan du vælge andre kanaler i den pågældende zone.
I denne kodefil betyder DK Landskanal (Danmarks Kanal)(TimeSlot 1) og REF betyder Reflektorkanal (TimeSlot 2)
I andre kodefiler betyder LK Landskanal og LOK betyder Reflektorkanal.

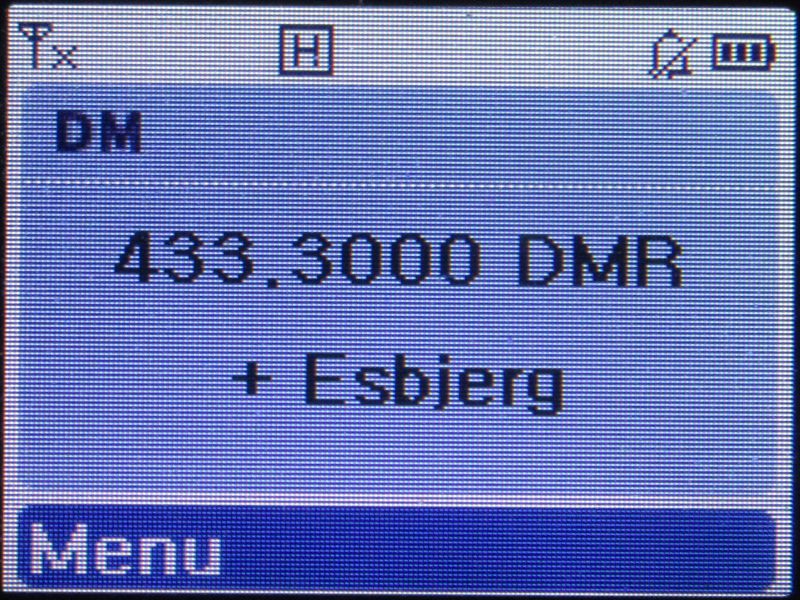

Der kan også vælges simpleks kanaler til direkte forbindelser uden om repeaterne.
I displayets øverste linje ses et antennesymbol, og derefter et antal pinde, som viser styrken på det modtagne signal.
Sendeeffekt vises i den lille firkant, H=fuld effekt og L= lav effekt.
Med mindre du bor lige ved siden af repeateren anbefales det at du bruger fuld effekt.
Repeatere sender jo typisk med 5-6 gange mere effekt end bærbare, så selv om du hører repeateren godt skal der sikkert fuld effekt til for at komme fejlfrit over ;o)
Helt til højre ses batterisymbol med streger som viser hvor meget strøm der er tilbage.
I første linje i det blå felt kan der stå RM (repeatermode) eller DM (direkte mode = simplex).
I anden linje ses kanalens navn, ved simplex kanaler frekvensen og FM eller DMR .
I tredje linje kan man se navn på zonen (repeateren).
I nederste linje kommer hjælpeord, når man benytter menu systemet.
Til emnevalg.
PD785 Visning af navn og call

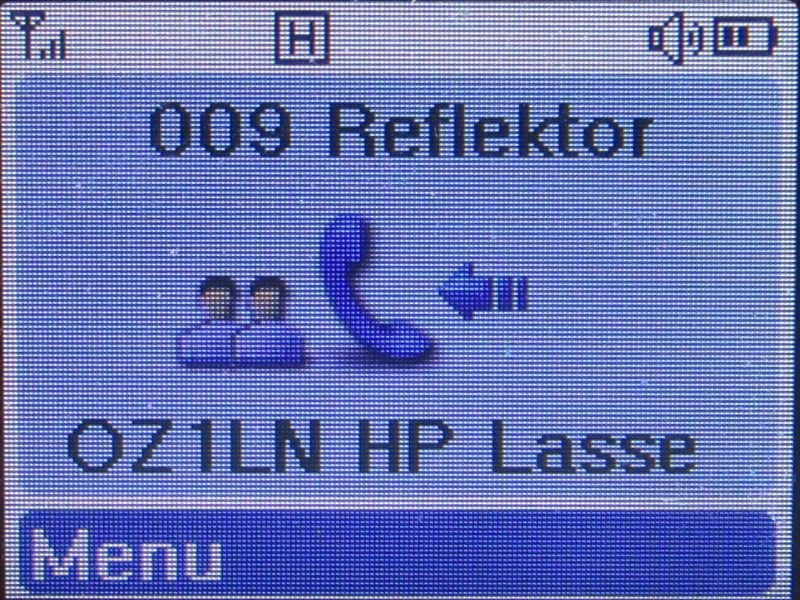

Når der modtages på DMR kanaler skifter displayet, og du kan se navn og call på den du hører.
Hvis du kun ser et nummer (ID 238--) er det ikke DMR systemet der er i stykker, men fordi denne ID ikke er kodet i contact-listen i din egen radio.
Det er sikkert fordi denne DMR ID er oprettet efter din radio blev kodet.
Det eneste der er at gøre ved det er at hente en opdateret liste og loade den ind i radioen.
Til emnevalg.
PD785 TimeSlots, TaleGrupper og Reflektorer
Repeaternes TimeSlot 1 anvender TaleGrupper, og normalt er Talegruppe 238 (Landskanalen) aktiv.Der kan vælges andre TaleGrupper, afhængigt af hvordan nettet er konfigureret, for eksempel kan WorldWide, Europa og Germany være mulige valg.
Repeaternes TimeSlot 2 anvender Reflektorer, som det kendes fra D-Star nettet.
Normalt er de danske repeatere linket således at trafik på en repeater udsendes på den reflektor som hører til regionen.
Region 1 Nordjylland bruger reflektor 4701.
Region 2 Midtjylland bruger reflektor 4702.
Region 3 Sydjylland og Fyn bruger reflektor 4703.
Region 4 København bruger reflektor 4704.
Region 5 Sjælland bruger reflektor 4705.
Se mere om dette under menuknap ‘DMR’ og vælg ‘Reflektorer’.
Til emnevalg.
PD785 QSY1 og QSY2
Hvis du på Landskanalen eller en regionsreflektor har fået gang i en samtale og gerne vil bruge så få repeatere som muligt kan deltagerne flytte samtalen til en QSY-kanal.Derved bruges kun de repeatere som samtalens parter bruger, og resten af landets repeatere kan bruges til andre samtaler.

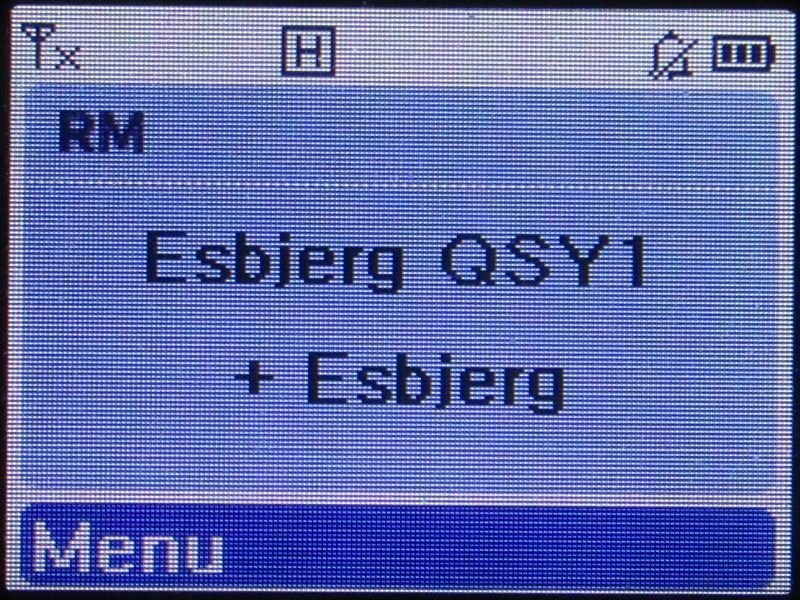

Man aftaler at mødes enten på QSY1 eller QSY2 og parterne drejer kanalvælgerne så der står QSY1 eller QSY2 og taster.
Derved forbindes repeaterne til det fælles ‘talerum’ og man kan fortsætte samtalen.
Andre kan følge med ved også at taste på QSY-kanalen og enten kun lytte eller også deltage i samtalen.
Hvis der bliver for lange mellemrum (typisk ca 15 sekunder) afbrydes sammenkoblingen og man skal taste igen på QSY kanalen.
Til emnevalg.
PD785_repeater / zone skift

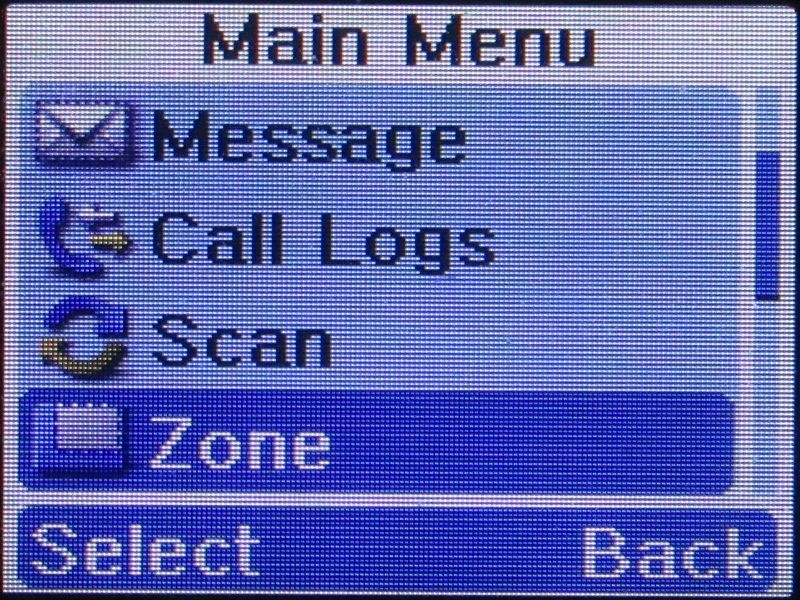

Hvis du vil skifte din radio til en anden zone / repeater skal du trykke på knap MENU/SELECT (den med den hvide streg)Billedet skifter til en valgmenu, hvor du kan gå op eller ned med den runde knap under displayet.
Gå ned på ZONE og tryk på knap MENU/SELECT
Der åbner nu en ny valgmenu, hvor du med piltasterne kan vælge den ønskede zone / repeater.
Tryk på knap MENU/SELECT, og radioen er nu på den ny zone / repeater, og du kan vælge mellem repeaterens kanaler med kanalvælgeren.
Til emnevalg.
PD785 Skift af reflektor (linking)
Normalt er en repeaters TimeSlot 2 linket til den reflektor som repeateradministratoren har bestemt.Du kan nemt selv skifte reflektor, således at du kan trafikere andre områder.
Radioen skal stå på TimeSlot 2 (repeaterens navn + REF)
Hvis du ønsker at skifte til en dansk reflektor trykker du på en af tal-tasterne, prøv indtil du ser den rigtige reflektors navn i display, og tryk på sendetasten.
Der høres en kvittering: 'Connect to reflector' + reflektorens nummer.
Du kan nu høre om der er trafik på den ny reflektor og eventuelt deltage i samtalen eller kalde op.
Repeateren bliver på denne reflektor, indtil der har været pause uden trafik i typisk 5-15 minutter, og derefter skifter repeateren tilbage til den reflektor som administrator har kodet.
Du (eller andre) kan skifte tilbage til normal-reflektoren eller vælge en anden.
Du kan se hvilke reflektorer danske DMRplus repeatere er linket til, klik -> IPSC2 (åbner i nyt vindue),og følge trafikken på det danske net.
Du kan høre hvilken reflektor repeateren er linket til ved at gå til kontaktlisten, vælge '5000 Link status' og taste radioen.
Der høres : 'Connect to reflector' + reflektorens nummer.
Til emnevalg.
PD785 indstillinger via menuen.
Der er mange muligheder i menusystemet, her omtales nogle.Åbn menusystemet ved at trykke på knap MENU/SELECT (den med den hvide streg)

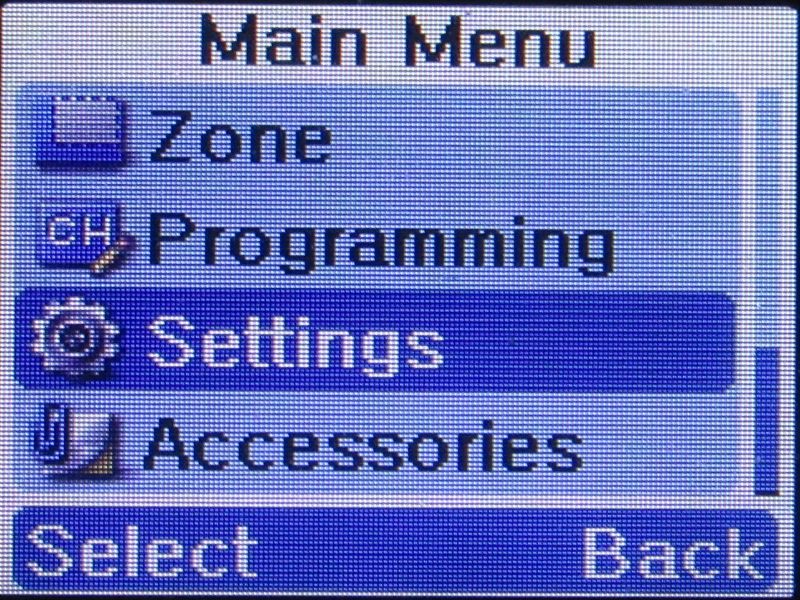

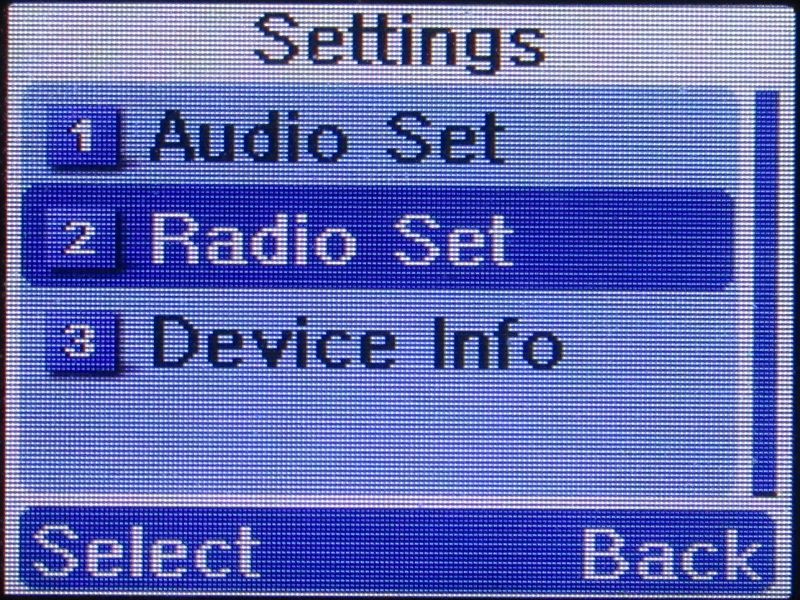

Det åbner en nyt billede, hvor du med pil-tasterne kører ned på linjen Settings og trykker på knap MENU/SELECT.
Hvis du vælger Radio Set og trykker på knap MENU/SELECT åbner der en ny menu

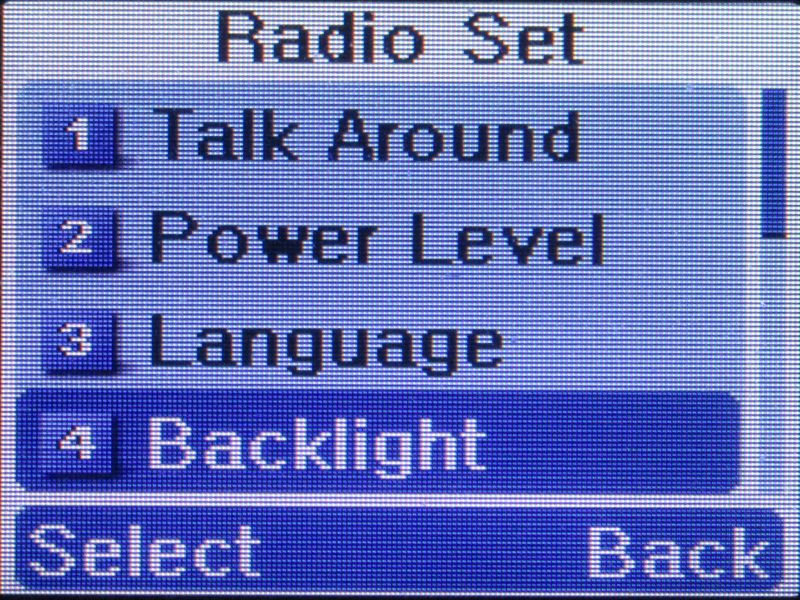

Try på Radio set, og du kan i næste billede vælge, hvad du vil indstille.
Her er de vigtigste muligheder:
I Power kan du skifte mellem høj og lav effekt (samme funktion som ved kort tryk på SIDE KNAP 1)
I Language kan du skifte mellem engelsk og andre sprog i displayet. LAD VÆRE MED AT VÆLGE KINESISK ;o)
I Backlight kan du bestemme om lyset i display skal være slukket, tændt eller slukke efter kort tid.
I Brigthness kan du bestemme lysstyrken i display.
I LED indicator kan du koble lysdioden på toppen til eller fra.
I Tone kan du blandt andet tænde eller slukke for bip-lydene.
Til emnevalg.
Indkodning af kaldesignal og ID-nummer.

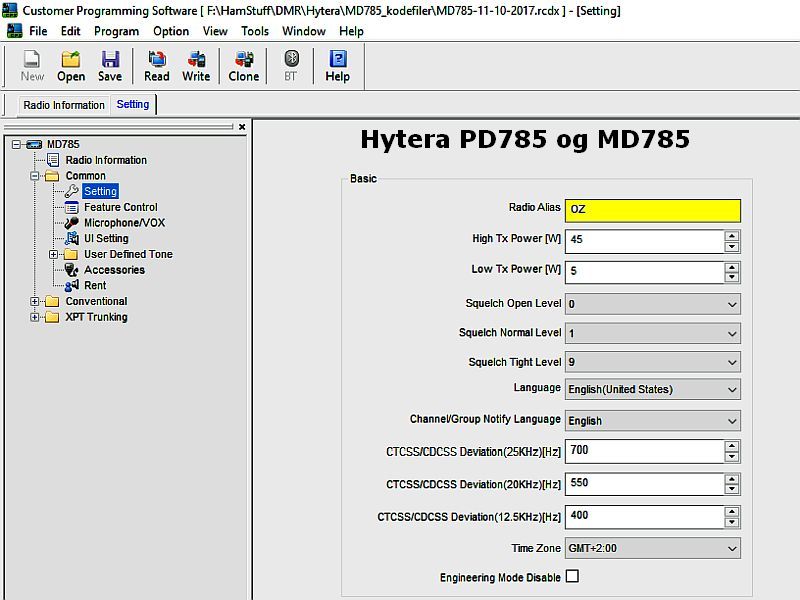

(2 billeder herunder)I feltet 'Radio alias' skrives dit kaldesignal. Det vil blive vist i din radio, når den tændes.

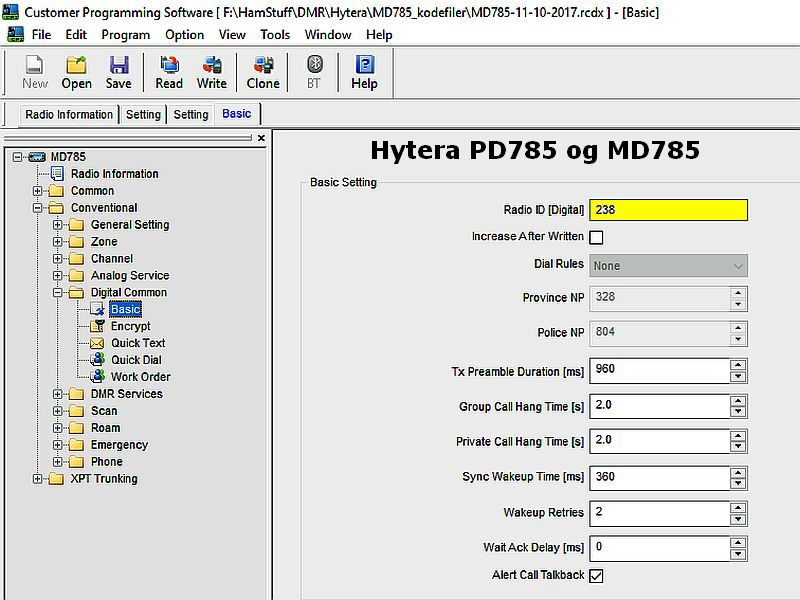

I feltet 'Radio ID (Digital)' skrives dit 7-cifrede CCS7 ID-nummer.
Danske ID-numre begynder altid med 238. (se hvad CCS7 ID nummer er under 'DMR' vælg 'DMRplus ID CCS7')
Til emnevalg.
