Arduino repeater 5, hardware.
Repeater 5 er lidt specielt opbygget, idet det er en original Motorola LMR repeater, som er ombygget med en arduino styring.
Den er opbygget omkring 2 standard Motorola GM900 mobilstationer, som har indbygget lavfrekvensfiltre, som filtrerer modtagerens pilottone fra så den ikke genudsendes.
Diagrammet er derfor ganske simpelt, med ganske få komponenter.
Arduino Nano modulet er opbygget på hulprint, specielt til denne repeater.
Du kan læse det hele fra toppen og ned, eller du kan hoppe til det afsnit du vil se ved at klikke på en af linjerne herunder:
Totalbillede.
Styremodulets opbygning.
Styremodulets diagram.
Interconnections.
Repeaterstyring.
Brugervedledning. Vælg i topmenu, Rep 5 brugshjælp.
Totalbillede.

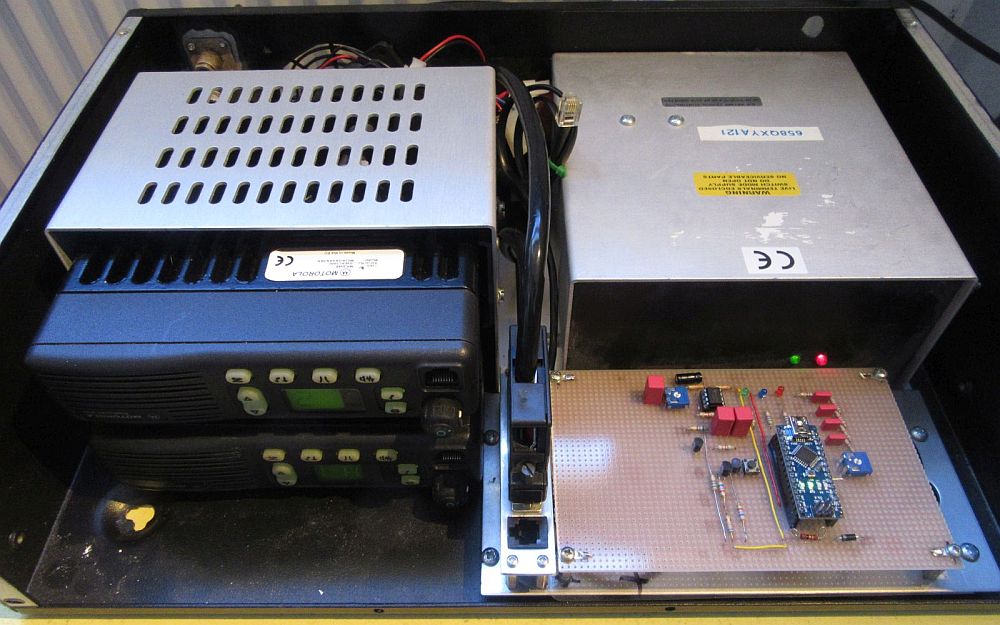

Herunder billede af hele den ombyggede repeateren uden dæksler.
I venstre side af kassen sidder GM900 sender (øverst) og GM900 modtager (nederst).
I bagpladen er monteret en blæser som køler senderen.
I højre side af kassen sidder strømforsyning fra 220 volt AC til 12 volt DC.
Foran strømforsyningen ses modulpladen med repeaterens styrekredsløb.
Til top af siden.

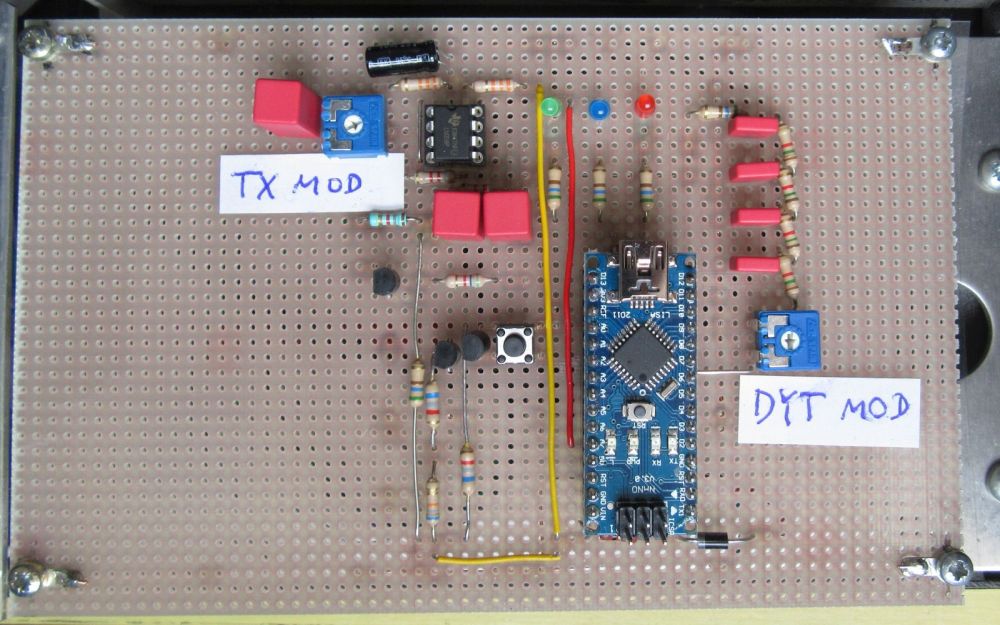

Styringen er vist i nærbillede herunder.
Øverst til venstre lavfrekvens forstærker og niveauregulering til senderens modulation.
Nederst til venstre squelchkredsløb og testknap.
Derefter ses Arduino Nano modulet med indikator-lysdioder ovenover.
Til højre et lavpasfilter opbygget af 4 modstande og 4 kondensatorer.
Dette filter omdanner nanoens firkanter, så dyt-tonerne bliver sinusformede.

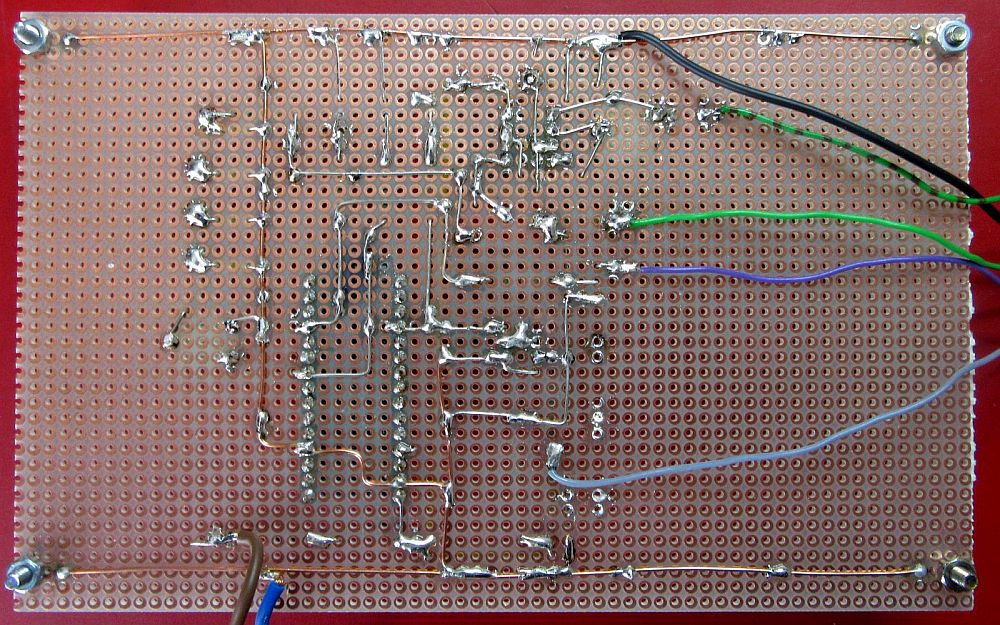

Styringen er opbygget på hulprint. Herunder ses billede af ledningsføringen.
Til top af siden.
Øverst ses en lavfrekvens forstærker, som tilpasser lavfrekvenssignalet fra GM900 modtageren til modulationsindgangen på GM900 senderen.
Første trin er en buffer uden forstærkning. Forstærkningen i andet trin kan indstilles med trimmepotentiometeret.
Lavfrekvensen (dyt) fra lavpasfilteret er forbundet til andet trins indgang.

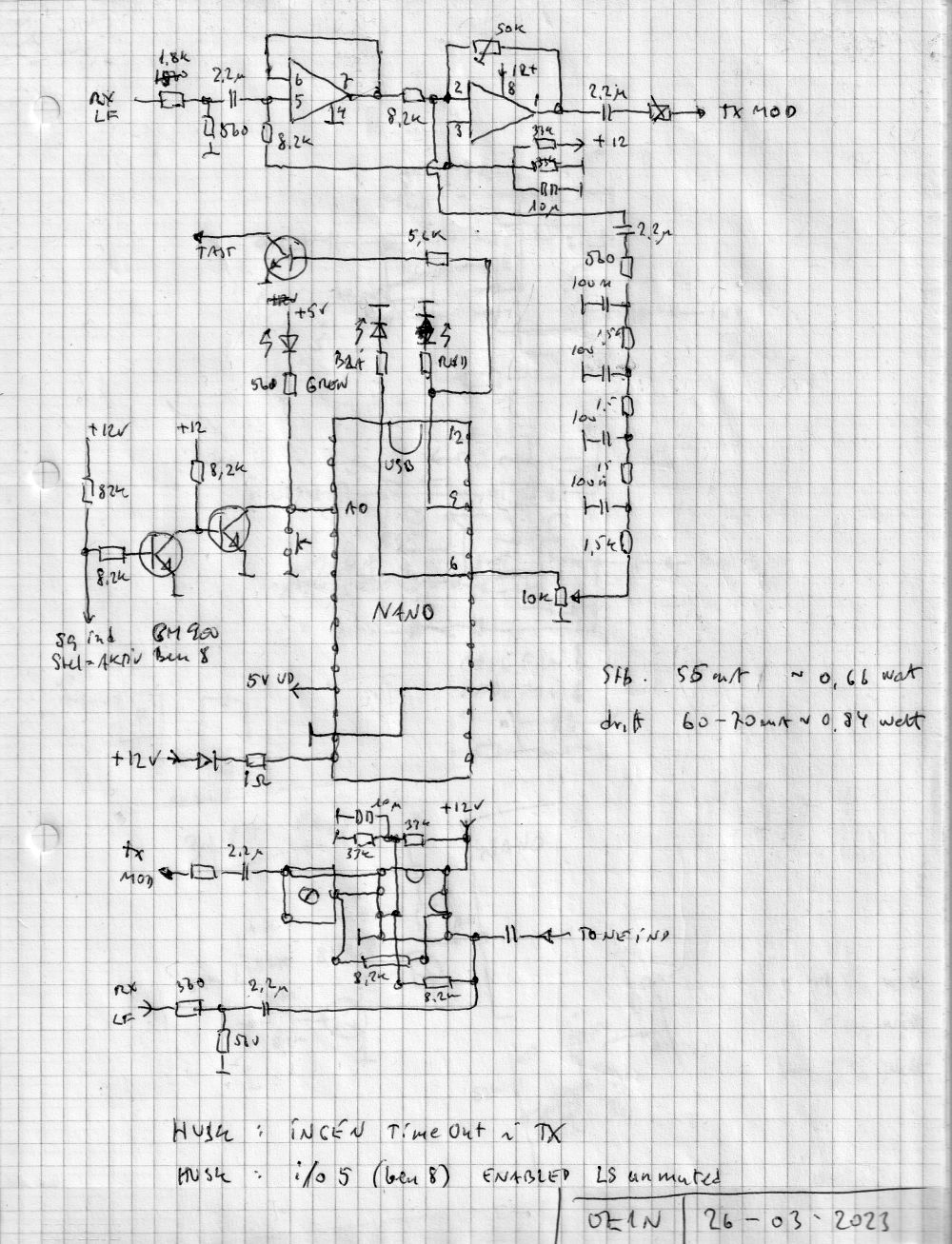

Midt på tegningen herunder ses Arduino Nano, med benene tegnet i rækkefølge, som de er fysisk på modulet.
Til venstre er indgangskredsløbet fra squelch fra modtageren.
Indgang A0 er konfigureret med intern pullup, og bliver også trukket mod plus af lysdioden på A0 (grøn).
Der kræves et 0-volts signal til Nano for at trigge indgangen.
Squelch-signalet fra modtageren kan vælges på 2 måder, enten ved et signal fra modtagerens squelchkredsløb, eller ved at snuse på GM900 højttalerens 2 ledninger, som går mod plus, når GM900-squelch åbner.
Førstnævnte mulighed er valgt i denne repeater.
Squelchsignalet til Nano ben A0 hentes fra GM900 modtagerens ben 8, som er aktiv lav når der modtages signal.
HUSK at kode radioen, så I/O 5 = ben 8 bliver aktiv!
De 2 transistorer bruges til at adskille modtagerens og styringens forsyningsspændinger.
Der er en trykkontakt direkte over Nanoens indgang. Den kan bruges bruges til testformål.
På højre side af tegningen herover ses udgangene fra Nano.
D6 leverer lavfrekvenstoner til morse og dyt. Niveeau indstilles med trimmepotmeteret.
Firkantsignalet udjævnes til (næsten) sinus i 4 RC-led.
Lysdioden (blå) lyser i takt med tonesignalerne.
D9 taster senderen via transistor BC547. Lysdioden (rød) markerer når der tastes.
Til top af siden.

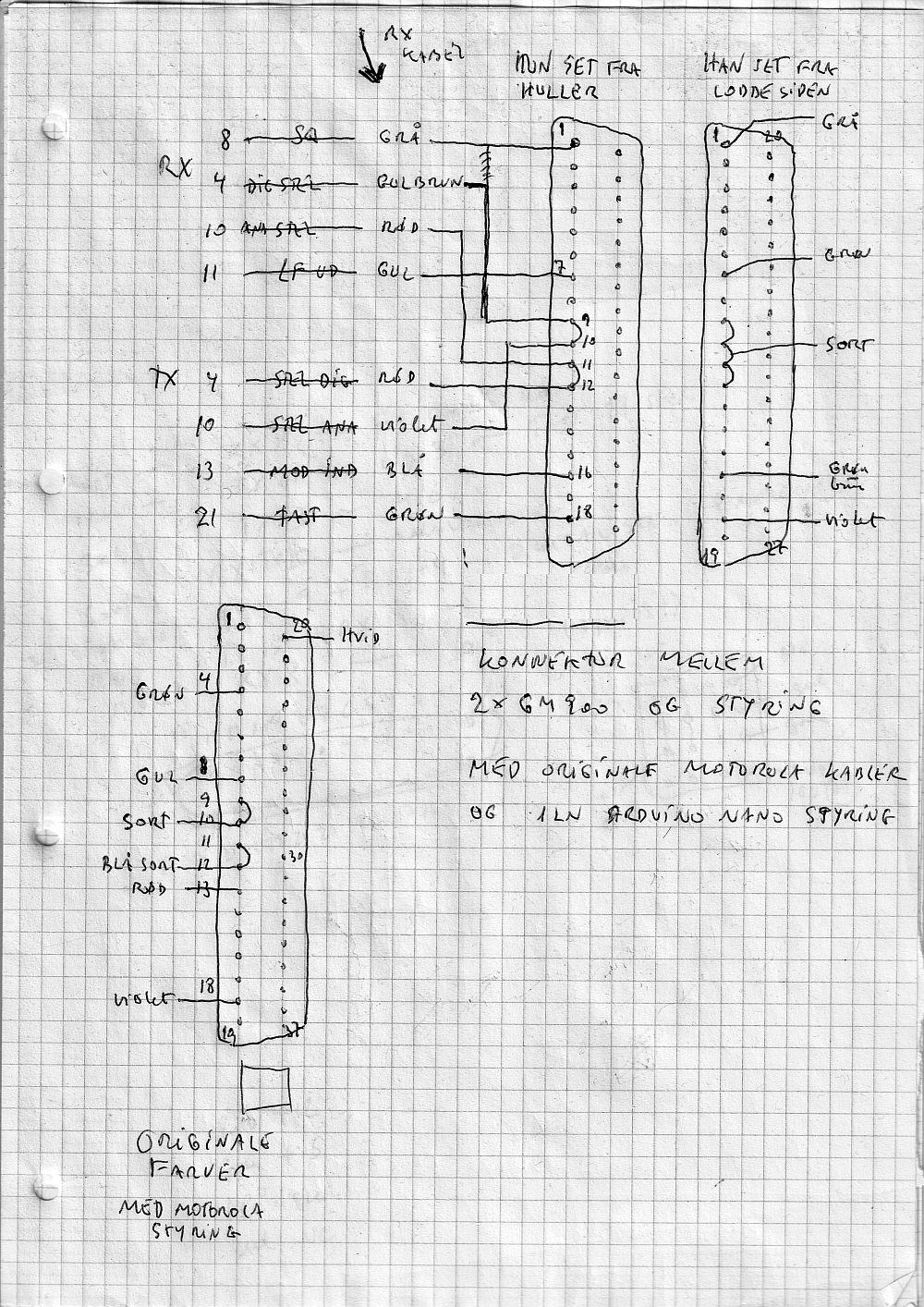

Forbindelsen mellem de 2 GM900 radioer og styremodulet sker gennem et 27 polet multistik.
Tegningen herunder viser farver og numre på konnektorerne.
Til top af siden.
Gennemgang af Arduino programmets funktioner følger senere.
Programmet kan hentes her: styring_af_analog_rep_5.pdf
