Mit Arduino projekt 4 er opbygget omkring 2 standard Motorola GM900 mobilstationer.
GM 900 har indbygget lavfrekvensfiltre, som filtrerer modtaget pilottone fra så den ikke genudsendes, og der er også
filtre til senderens modulation.
Der er derfor ikke brug for de filtre, som er nødvendige ved den tidligere beskrevne 70cm repeater (Repeater 1, 2018).
Denne repeater har enheder til sammenkobling med ASR systemet.
Arduino Nano modulet er opbygget på hulprint, specielt til denne repeater.
Basispladen er en modulplade fra en skrottet Storno LMR repeaterstyring.
Genbrug er godt ;o)
Du kan læse det hele fra toppen og ned, eller du kan hoppe til det afsnit du vil se ved at klikke
på en af linjerne her:
Totalbillede.
Styringens tilslutninger og virkemåde.
Styremodulets diagram.
LF-forstærkermodulet
Repeaterstyring.
ASR enhedens styring.
Brugervedledning. Vælg i topmenu, Rep 3 og 4 brug.
Totalbillede.

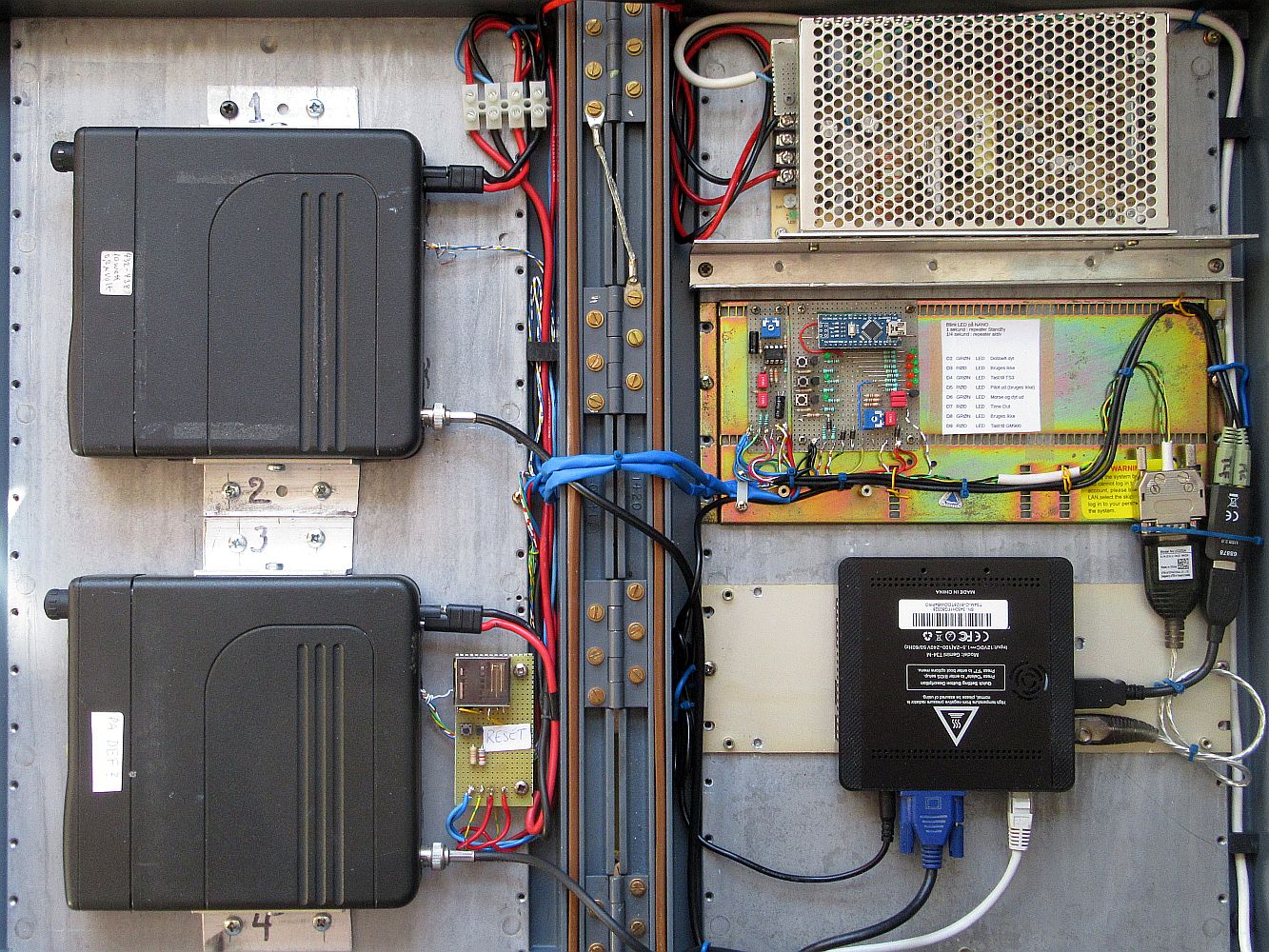

Herunder billede af hele repeateren.
I venstre side af kassen sidder sender (øverst) og modtager (nederst).
Den lille printplade med relæet nederst ved modtageren er til fjernstyring af reset.
I højre side af kassen sidder strømforsyning fra 220 volt AC til 12 volt DC.
Derunder ses modulpladen med repeaterens styrekredsløb og nederst enheder til ASR styringen.
ASR styringen består af en windows 11 mini PC, en USB til RS2323 konverter og et USB lydkort.
Til top af siden.

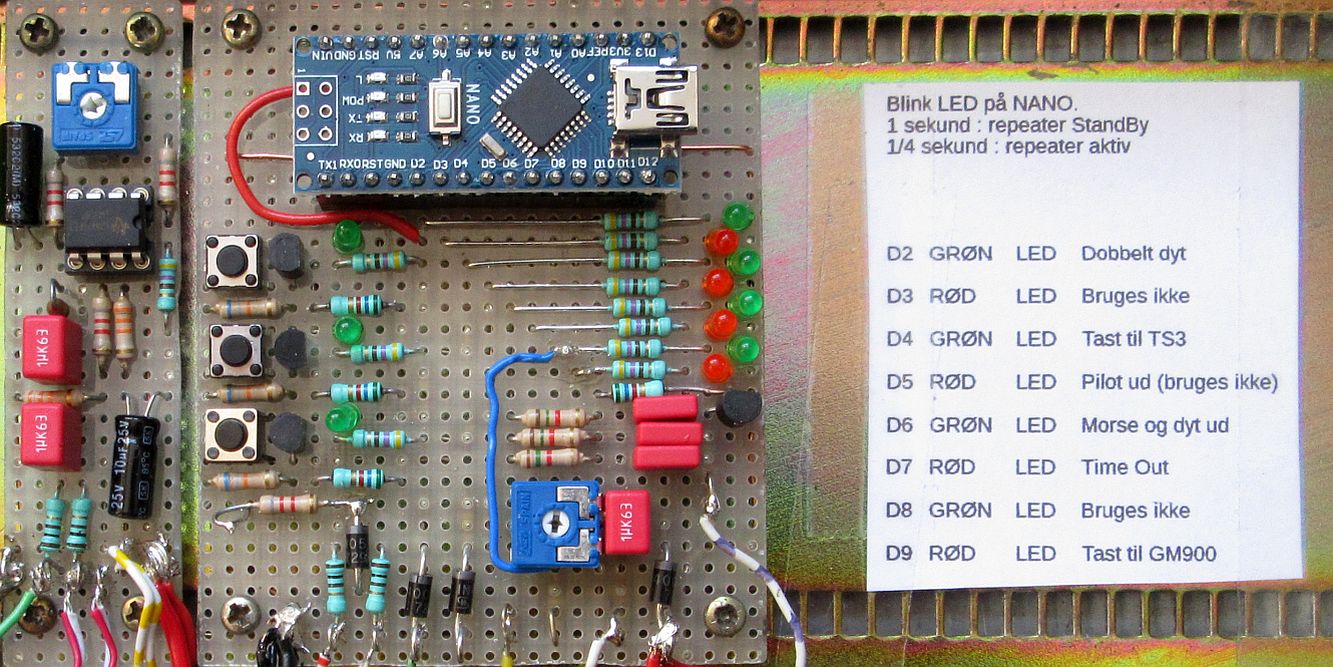

Styringen er vist i nærbillede herunder.
Til venstre modul med ASR lavfrekvens mixning og en lavfrekvens forstærker til senderens modulation.
Derefter modul med NANO styring, squelchkredsløb, tonefilter, LED og tastkredsløb.
Princip for styringen.
Lavfrekvens fra GM900 RX og fra PC'ens lydkort føres til forstærkermodulet til venstre.
De to signaler mixes, og føres til lydkortet og til to forstærkertrin.
Med potmeteret på forstærkeren er det muligt at regulere niveauet af det signal som afleveres til senderen.

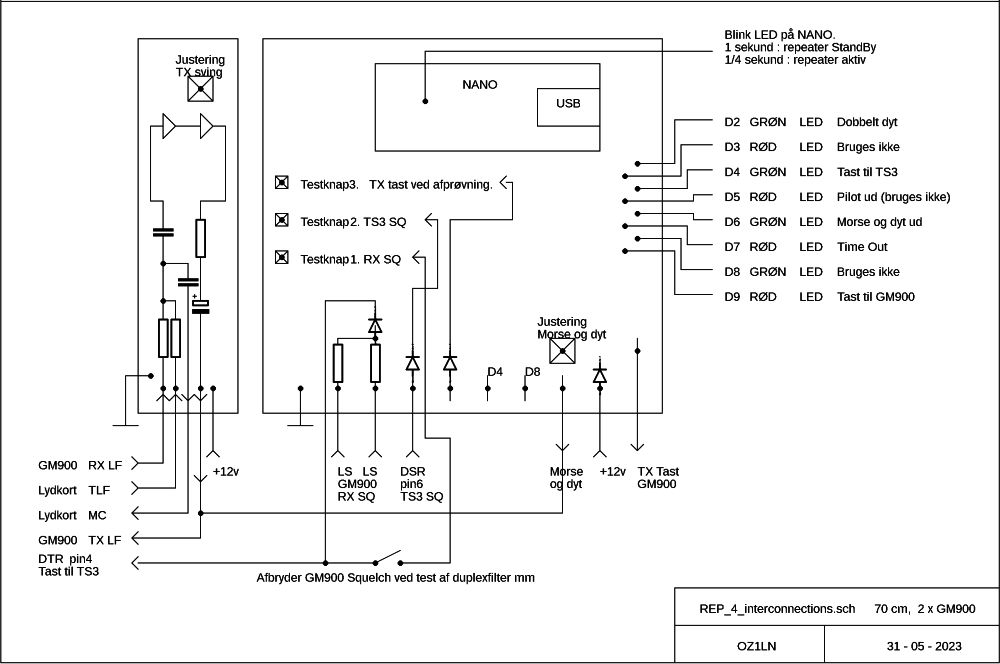

Se tegningen herunder.
Squelchsignal fra ASR og squelchsignal fra GM900 RX føres til Nano printet.
ASR squelchsignalet kommer fra RS232 ben 6 DSR, og squelch fra modtageren hentes fra højttalerudgangen.
Squelchsignalerne fortæller Arduino Nano, at der er et gyldigt indgangs signal på repeaterens modtager eller fra ASR systemet, og dette styrer programmets funktioner.
De tre trykknapper på Arduino modulet er til test af modulet.
Der kan simuleres squelch fra modtageren og squelch fra ASR enheden.
Lysdioderne viser hvilke funktioner der er aktive, når programmet kører.
Arduino modulet danner tonefrekvenser (firkanter) til morsetegn og diverse dyt.
Firkanttonerne glattes ud til sinus i et RC filter og føres til senderen.
Modulationniveau på dyt og morse indstilles med potmeteret.
Arduino styrer også sendetasten til GM900 og sendetasten til ASR systemet (RS232 ben 4 DTR).
Til top af siden.

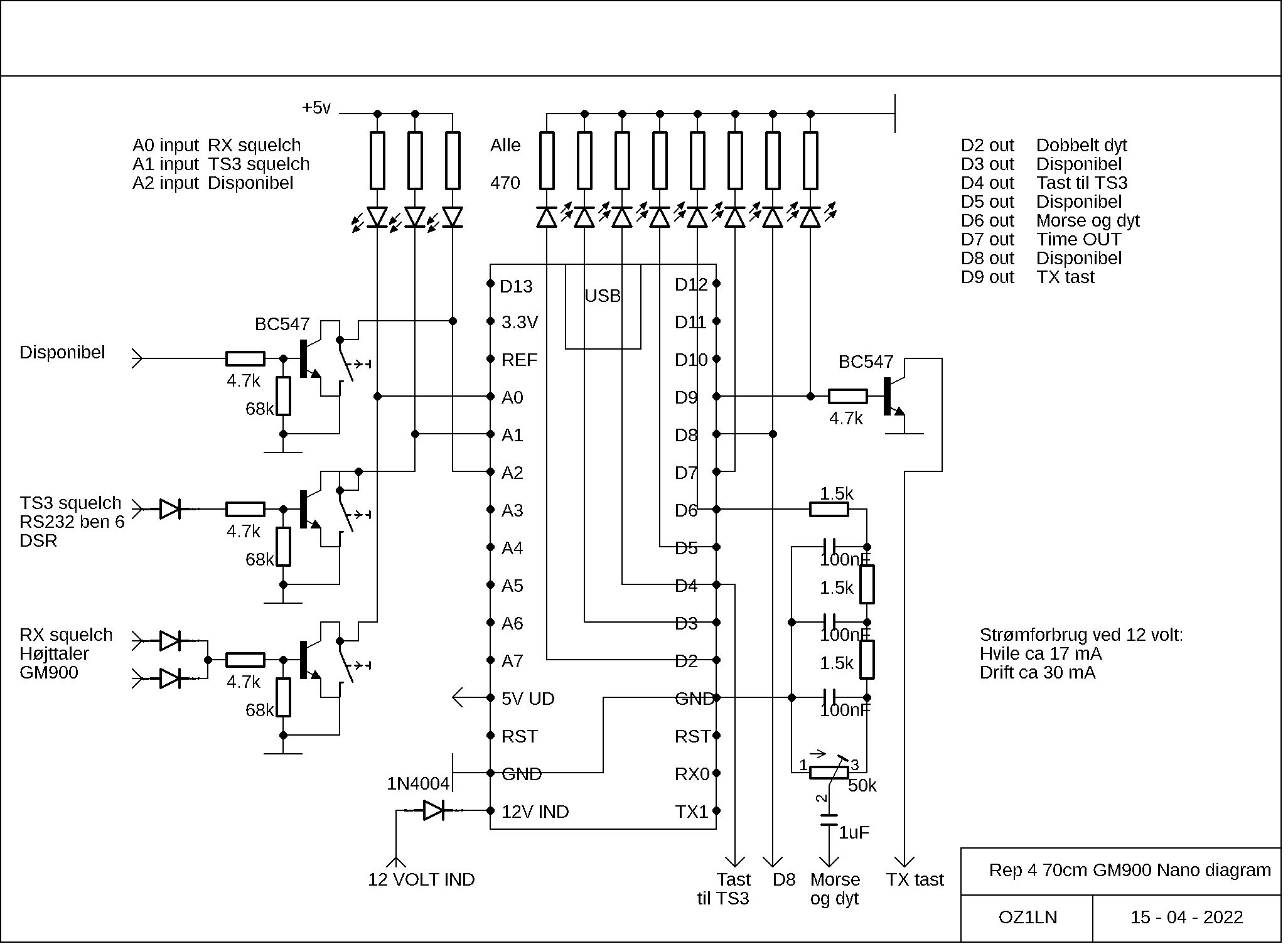

Midt på tegningen herunder ses Arduino Nano, med benene tegnet i rækkefølge, som de er fysisk på modulet.
Til venstre er indgangskredsløb fra squelch fra modtageren og squelch fra ASR enheden.
Indgangene er konfigureret med intern pullup, og bliver også trukket mod plus af lysdioderne.
Der kræves et 0-volts signal for at trigge indgangene.
Squelch-signalet fra modtageren kan vælges på 2 måder, enten et signal fra modtagerens squelchkredsløb, eller
ved at snuse på GM900 højttalerens 2 ledninger, som går mod plus, når GM900-squelch åbner.
Sidstnævnte mulighed er valgt i denne repeater.
Da squelchsignalet både fra GM900 og ASR systemet er aktiv høj skal det omvendes til Nano input aktiv lav.
Det klarer de 3 transistorer. Der er trykkontakter ved hver indgang, som bruges til testformål.
På højre side af tegningen herover ses udgangene fra Nano.
D2 lysdioden lyser, hvis squelch kommer fra ASR-systemet. Der udsendes 2 hurtige dyt når squelchen lukker.
D4 leverer + 5 volt, som bruges til tast af ASR-systemet. Forbindes til RS232 ben 4 DTR.
D6 leverer lavfrekvenstoner til morse og dyt. Firkantsignalet udjævnes til (næsten) sinus i 3 RC-led.
D7 lysdioden lyser hvis der er talt så længe uden pause, at TimeOut timeren er løbet ud.
D9 taster senderen via transistor BC547. Lysdioden markerer når der tastes.
De øvrige lysdioder kan bruges, hvis der skal tilføjes yderligere funktioner.

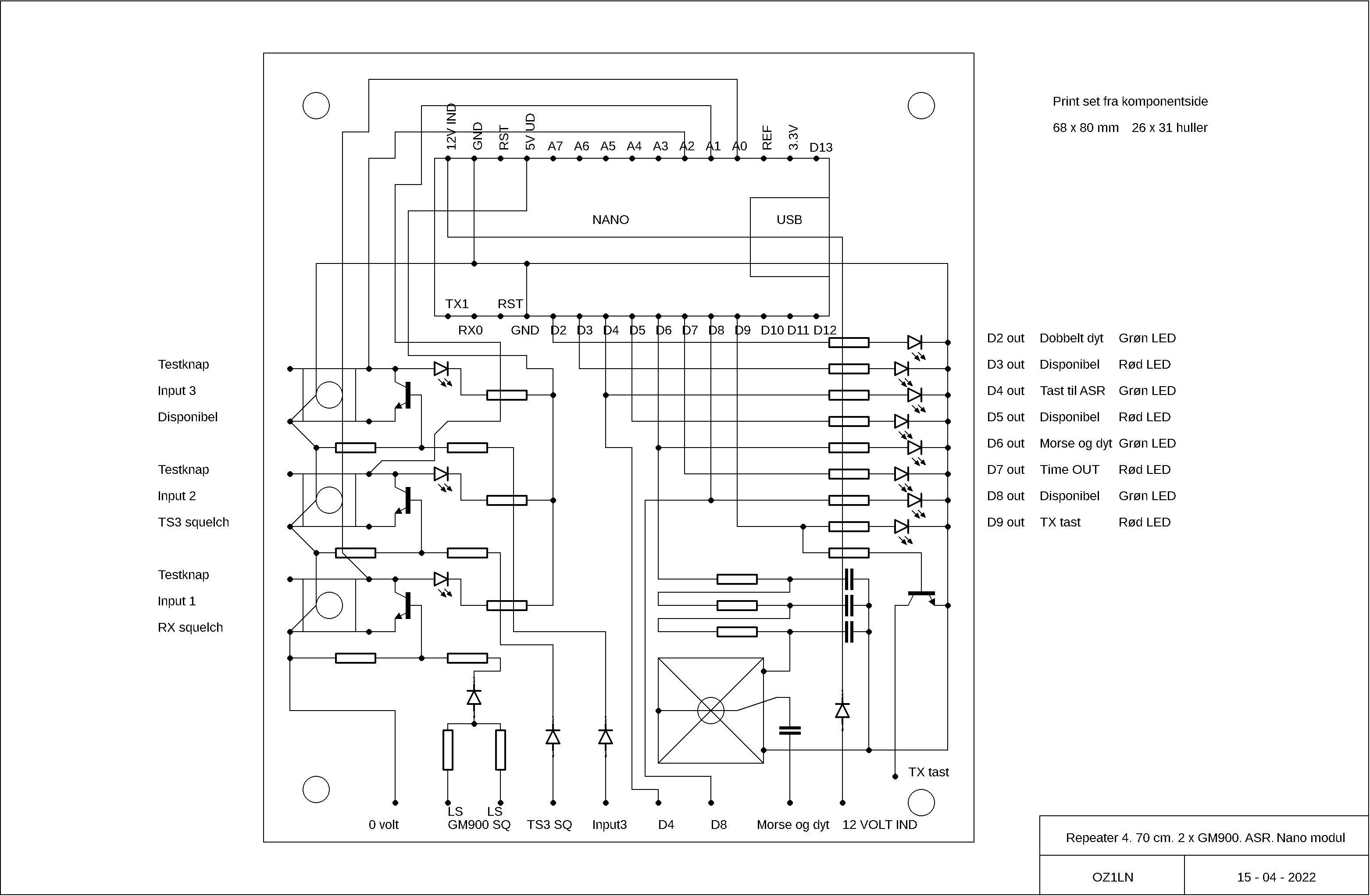

Herunder Nano modulet, set fra komponentsiden, som det er monteret på et hulprint.
Til top af siden.

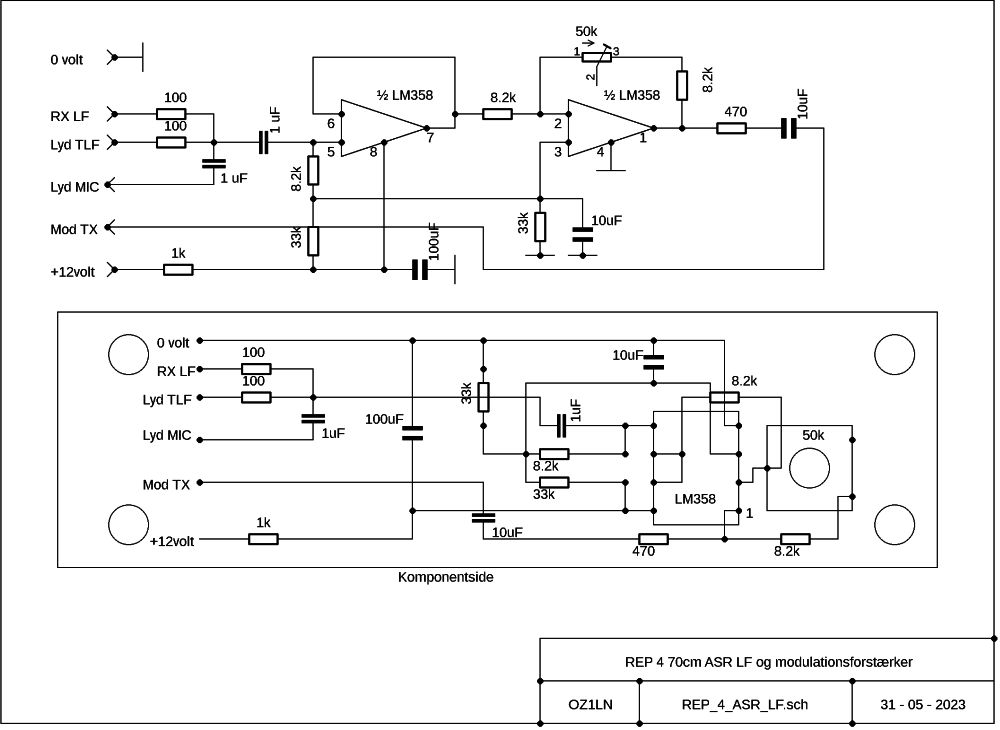

Diagrammet (herunder) starter med indgange fra GM900 modtager og lydkortets TLF udgang.
Signalerne går gennem en kondensator og splitter ud til lydkortets MC indgang og en LF forstærker.
1. trin i forstærkeren er en buffer uden forstærkning. 2. trin kan reguleres fra 0 til ca 7 ganges forstærkning.
Forstærkningen reguleres så senderens frekvenssving er mage til det modtagne frekvenssving.
Udgangssignalet afleveres til senderens modulationsindgang.
Til top af siden.
Gennemgang af Arduino programmets funktioner følger senere.
Programmet kan hentes her: rep_3_og_4_asr_v_1_16_t.pdf
Til top af siden.

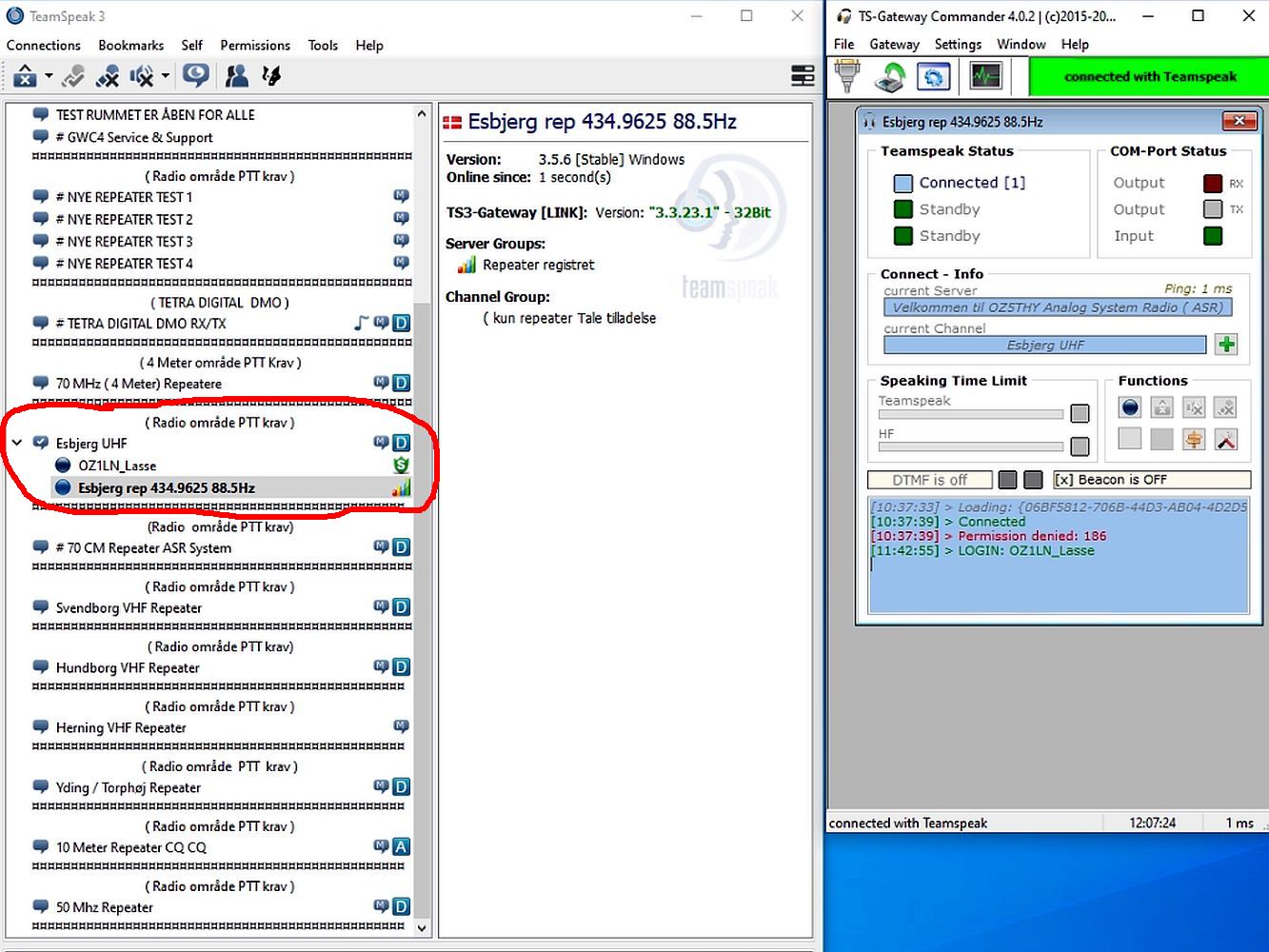

ASR enhederne styres af 2 programmer, TeamSpeak 3 og TS Gateway Commander. Se billede herunder.
TeamSpeak programmet ser ud og virker som det program man kan hente til PC, mobiltelefon og tablet.
Administrator kan her vælge hvilken gruppe repeateren skal kobles til.
Her ses kobling til gruppe "Esbjerg UHF". Andre tilkoblede enheder vises i samme felt.
Gateway Commander (til højre i billedet) har status indikatorer, så man kan se hvad der foregår.

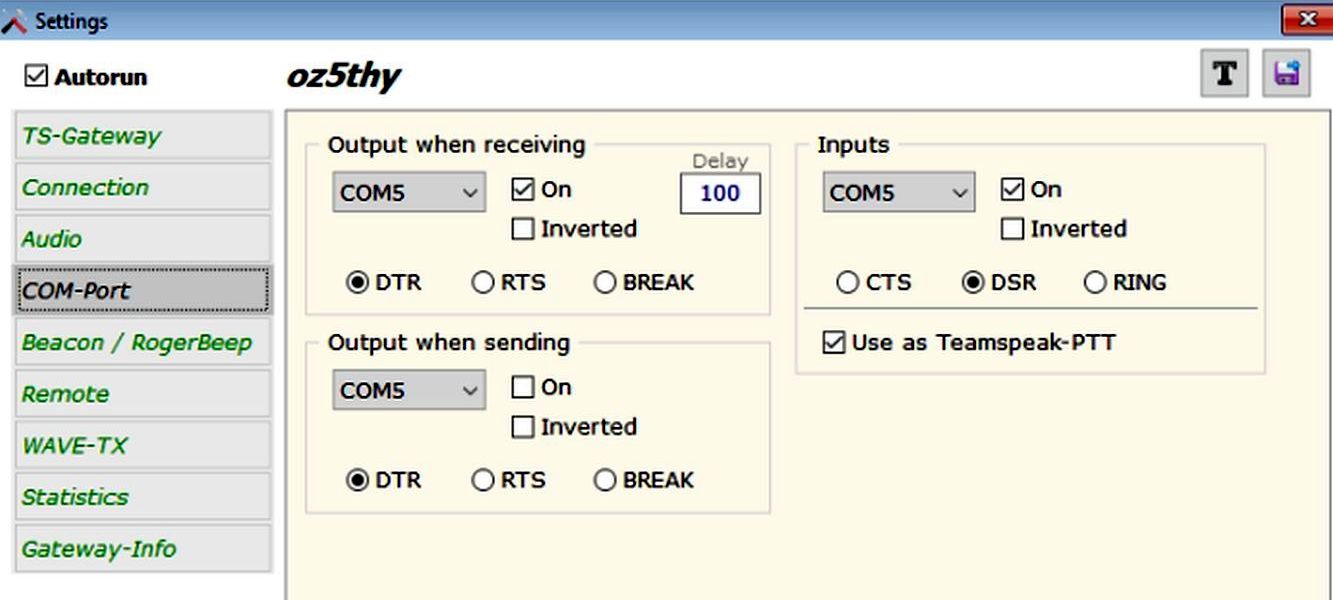

Der kan indstilles flere ting, herunder ses lidt af mulighederne.
Niveauer for lavfrekvens til og fra ASR systemet indstilles på skydepotentiometre, se billede herunder.
Modulationsstyrken indstilles på potentiometeret på forstærkermodulet, og styrken af morse og dyt indstilles på Arduino Nano modulet.
Repeateren fortsætter som lokalrepeater, hvis mini komputeren eller netforbindelsen til ASR serveren svigter.
