Pilottonegenerator med PIC til CQM5000. |

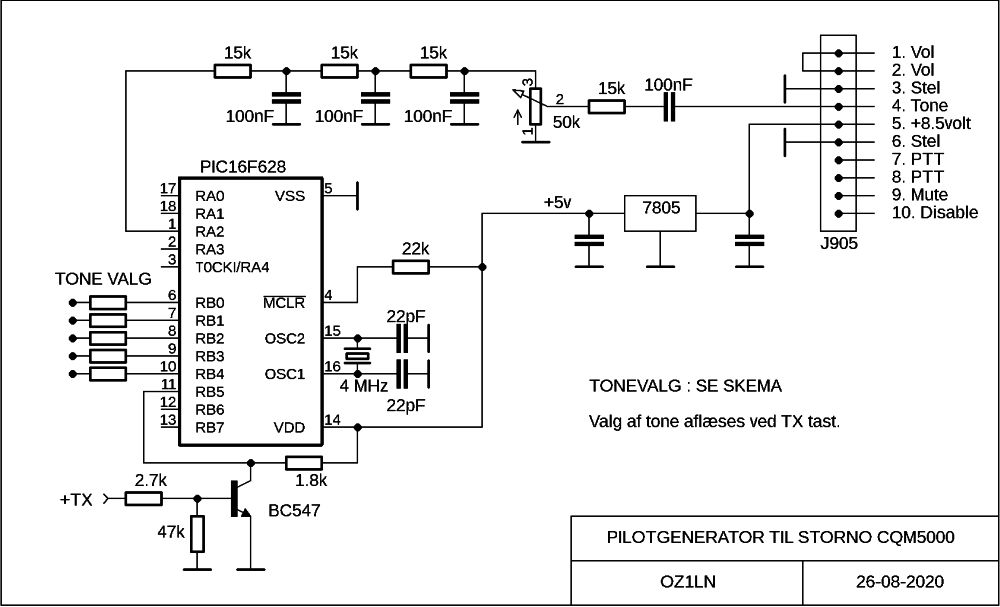

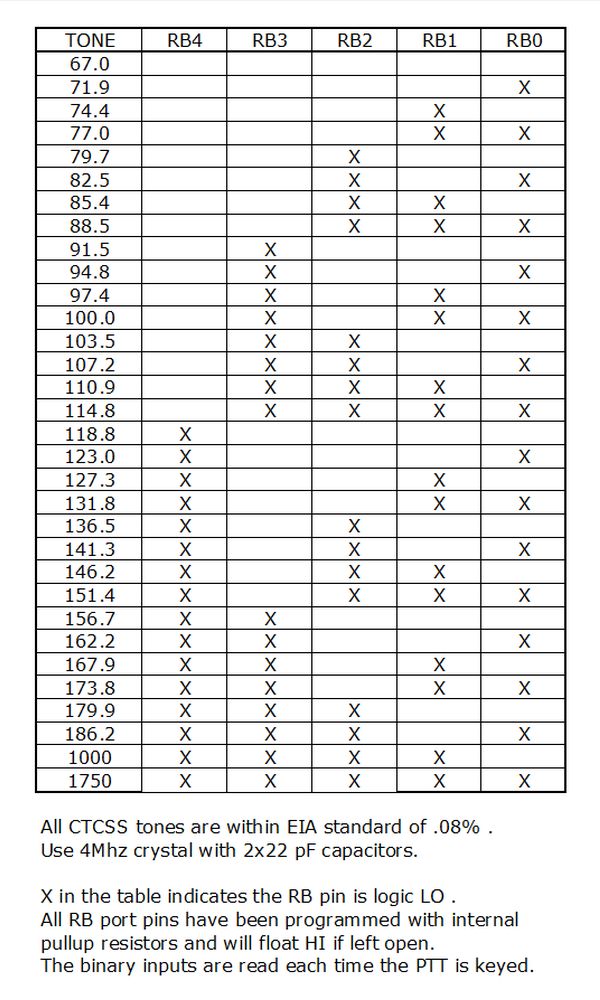

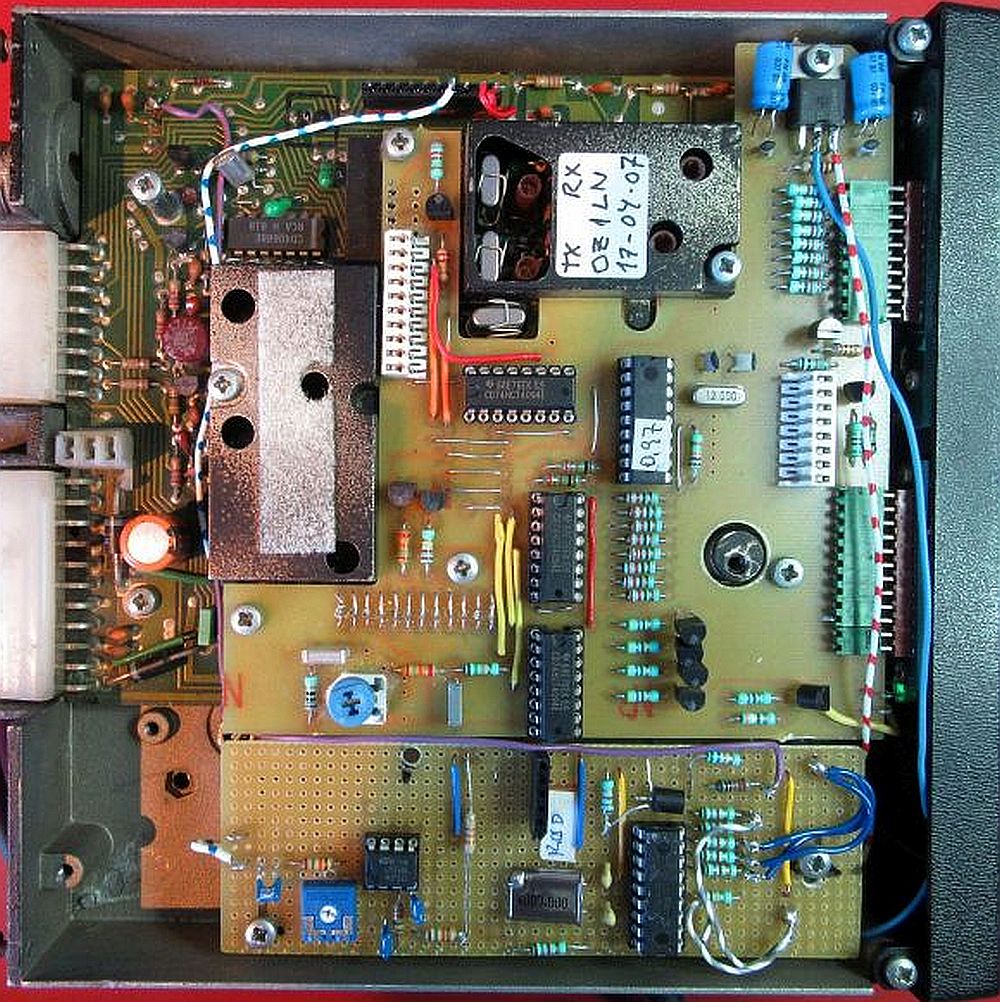

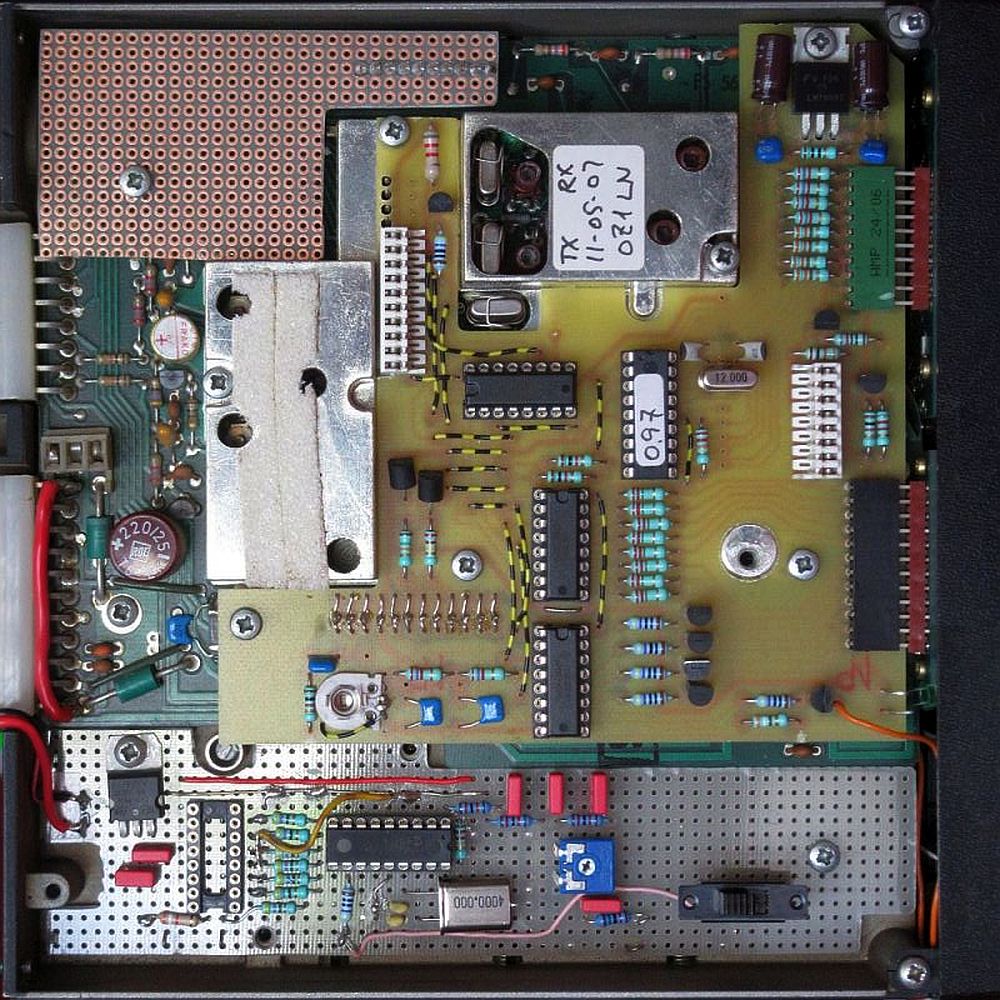

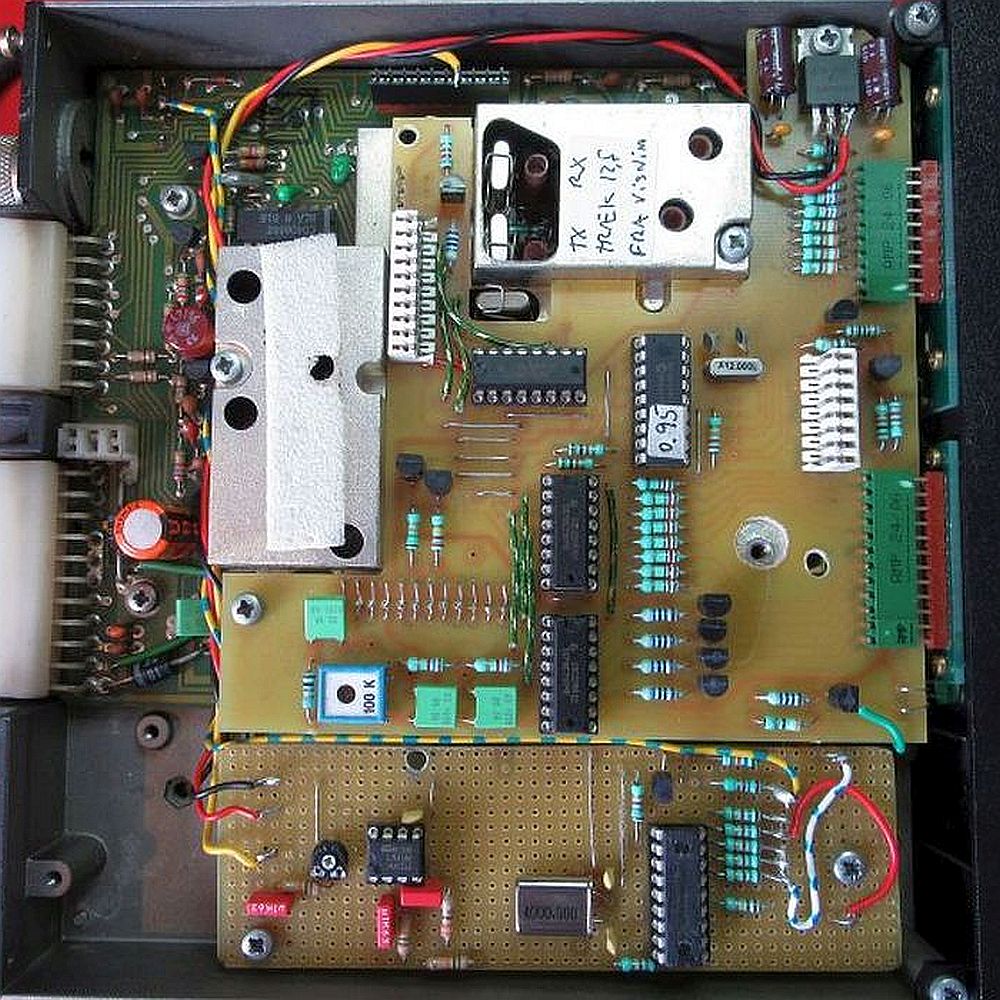

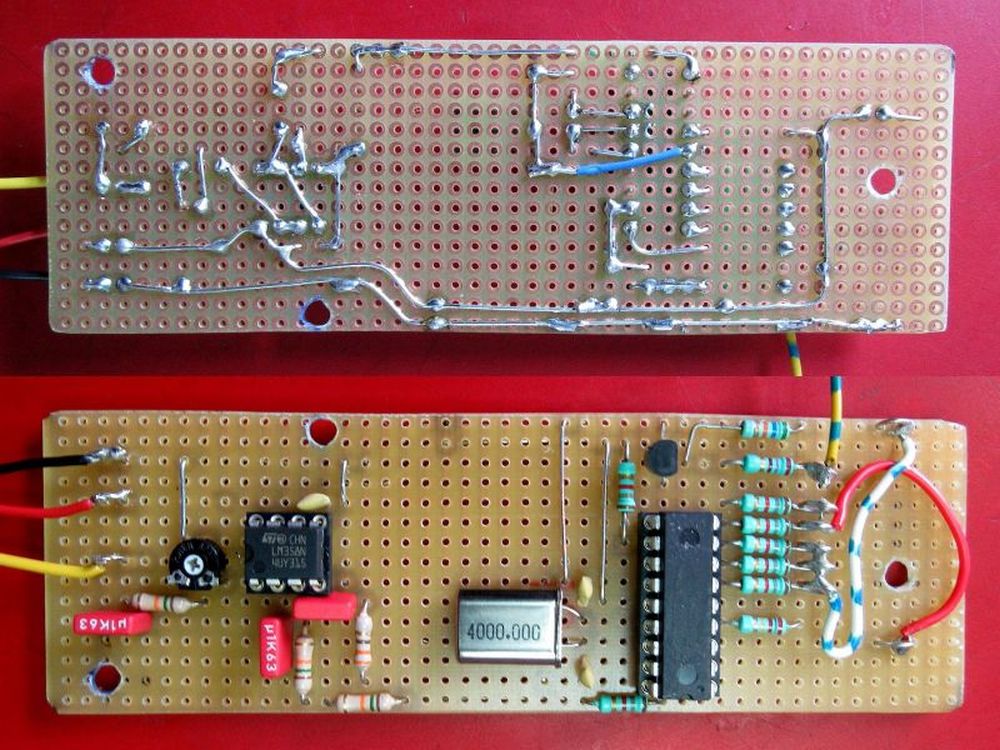

Jeg savnede en pilottonegenerator til mine ombyggede Storno CQM5000, og lavede også et par tilløb til at få det ordnet ;o) Jeg skrev for lang tid sident et par skitser til PIC-programmering, som også virkede fint og kunne genere div toner, men helt færdigt blev det ikke, før jeg faldt over et program skrevet i 1999 af VK5AH til den gamle PIC16C84. Dette program har jeg ændret til min foretrukne PIC 16F628 og tilpasset til formålet. Forsyningsspændingen på 5 volt hentes ved kanalstyringsmodulets 5 volts regulator. (se nærmere om denne konstruktion i menu "CQM5000S med PIC16F628") Hvis generatoren skal bruges i en radio uden 5 volts mulighed skal anvendes den viste 5 volt regulator. Programmet i PIC16F628 afleverer firkantpulser med den valgte pilottonefrekvens på ben 1 RA2. Tonefrekvenser vælges ved at forbinde punkterne Tonevalg 1-5 til stel i henhold til kodningstabellen. Der er ialt 32 kombinationer, som giver pilottoner fra 67.0 Hz til 186.2 Hz, og desuden er der en testfrekvens på 1000 Hz og en 1750 Hz tone. De høje toner på 1000 Hz og 1750 Hz kommer ikke igennem lavpasfilteret. Hvis de skal bruges skal der laves et ekstra lavpasfilter med en frekvens på ca 1750 Hz. Tonevalget indlæses hver gang pilotgeneratoren starter. Der kan derfor ikke skiftes pilottone mens man sender. Generatoren starter, når der lægges en plus på basismodstanden til transistor T1, som derved trækker ben11 RB5 til stel. Når plussen fjernes stopper pilottonen. Denne plus hentes fra radioens +8.5v TX ledning. Firkantpulsen omdannes til en ret pæn sinus i det aktive lavpasfiter og sendes via en regulering til radioens pilottone input. Pilottonens frekvenssving reguleres på trimmepotmeteret til ca 300 Hz. Det vil være nemt at styre tonevalget fra kanalstyringsmodulet, hvis dette behov senere opstår. En omskifter med en diodematrix kan klare skift mellem mange tonefrekvenser, eller måske tilkobles kanalvælgeren. Mine radioer som generatoren er indbygget i for øjeblikket vil nok ikke komme uden for Esbjergområdet, så derfor klarer jeg det fint med en fast indkodet pilottone (88.5 Hz) Generatoren er bygget op på et hulprint, som passer til en ledig plads i en CQM5000. Her ses en forsøgsudgave forberedt til valg af toner ved hjælp af et skifteregister. Her ses pilotgeneratoren monteret i en CQM5662S med kanalstyringsmodul. Generatoren er en forsøgsmodel med lavpasfilter med en operationsforstærker. Kodningstabellen herunder. Et "X" betyder stel. RB0 + RB1 + RB2 til stel giver 88.5 Hz. Prøveudgaven er kodet til 88.5 Hz, det passer vist meget godt. Kurveformen er næsten sinus. Til top af siden. |

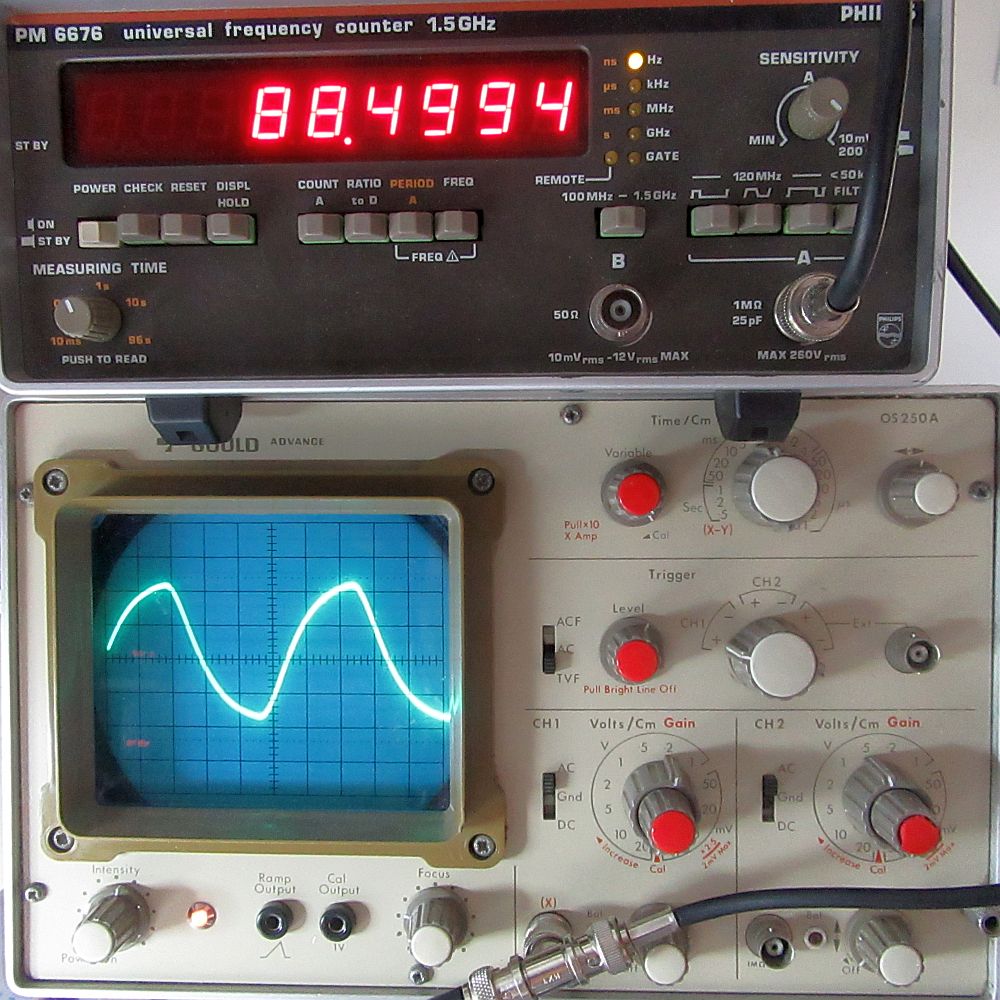

Her kan programmet til PIC kredsen hentes, både som tekst og som kompileret HEX fil. Software download pdf version 01-09-2020 Software download HEX version 01-09-2020 Til top af siden. |

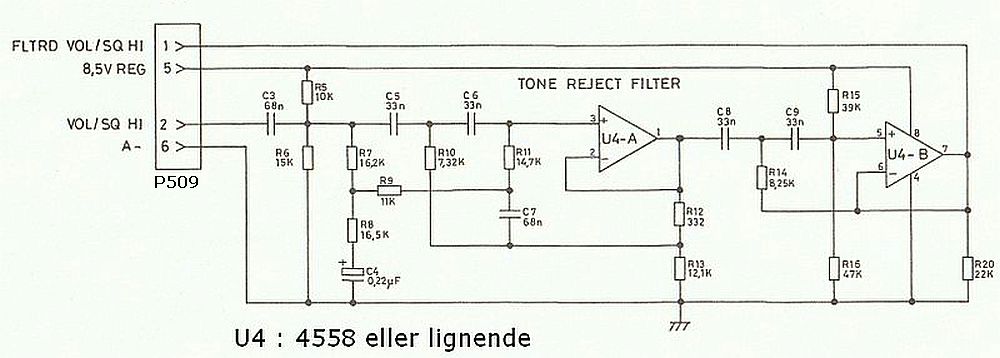

Modtageren i Storno CQM5000 har meget lidt afskæring af de dybe toner. Når man lytter på et signal med pilottone høres der derfor en ret generende brummetone. Denne tone kan fjernes ved at montere et frekvensfilter, som filtrerer pilottonen fra. Radioen er forberedt til et filter, som tilsluttes i konnekter J905 ben 1 og ben 2. Disse ben er normalt kortsluttet med en meget lille lus på oversiden af printpladen. Den overklippes nemt med en spids bidetang. Her et forslag til pilottonefilter i modtageren. Lånt ved Storno. Her er anvist en del meget specielle og nøjagtige komponentværdier. Jeg er sikker på at komponenter i standardværdier også kan anvendes, det skal prøves. Til top af siden. |
Har du oplysninger eller kommentarer til dette er du meget velkommen til at kontakte mig : OZ1LN(prik)Lasse(snabel-a)gmail(prik)com Til top af siden. |
