De nyere ICOM radioer har mange muligheder for at lave meget personlige indstillinger.

Jeg mener derfor at metoden med at hente eller låne en komplet kodefil ikke er så smart, fordi man derved vil overskrive sine egne personlige indstillinger med de indstillinger, som er i den radio hvor kodefilen er hentet fra.
Metoden er OK hvis man for eksempel starter med en helt ny tom radio.

En bedre metode er kun at importere gruppefiler til radioen, og med dem opdatere radioens kodefil, uden at påvirke sine personlige indstillinger, og det kan de nyere kodeprogrammer meget nemt klare.

Kodning af IC-9700 kan gøres med et USB kodekabel eller ved at flytte filer med SD kortet.

SD-kortmetoden bliver beskrevet på denne side.

Til top denne side.

Hvis du ikke har hentet og installeret ICOMs gratis kodeprogram gøres det ved at følge denne link:

Hent og installer ICOM kodeprogrammet.

Når du har kodeprogrammet klar kan du komme tilbage til denne side og fortsætte.

Til top denne side.

Start kodningen med at hente zip-filen med gruppefiler.

Klik på knappen i topmenuen "Hent kodefiler".

Når det er gjort og filerne gemt på din komputer kan du fortsætte herfra.

Til top denne side.

Overfør nuværende kodefil fra radioen til SD-kort.

Lav en frisk settingfil på SD-kortet.

Tryk knappen MENU og berør ikon SET. Find og berør linjen SD Card. Billeder herunder.



Berør linjen Save Setting. Berør linjen New File på næste skærm.



Radioen foreslår et filnavn Set-(år-måned-dag)-nummer. Er du tilfreds med det, så berør ENT. Venstre billede herunder.
Berør YES på næste skærm. Højre billede herunder.



Der vises en stribe som viser hvor langt overførslen er kommet.

Når radioen melder COMPLETED trykkes på EXIT et par gange.

Radioens kodefil er nu gemt på SD_kortet.

Sluk radioen og tag SD-kortet ud.

Til top denne side.

Overfør nuværende kodefil fra SD-kortet til kodeprogrammet.

Sæt SD-kortet med nuværende kodefile i din komputer.

Start ICOM kodeprogrammet og klik på 2. ikon (Open) foroven, eller klik File og Open.

Søg i søgefeltet og find SD-kortet og klik på SDHC (SD kortet har måske et lidt anderledes navn end her vist).

Klik på Åbn. Billede herunder.



Klik på mappen IC-9700 og klik på Åbn. Billede herunder.



Klik på mappen Setting og klik på Åbn. Billede herunder.



Klik på den nyeste setting fil og klik på Åbn. Billede herunder.



Når download er færdig er radioens kodefil indlæst i kodeprogrammet.

Til top denne side.

Gem kodefil fra kodeprogram til mappe på Harddisk.

Klik på File og klik på Save as.



Vælg en mappe på din komputer (søg i ruden Gem i:) og klik på Gem. Billede herunder.



Kodefilen fra SD-kortet er nu er indlæst i ICOM kodeprogrammet og en kopi er gemt på din komputer.

Til top denne side.

Opdatering af enkelte kanalgrupper i kodefil.

Åbn den mappe i din komputer, hvor du har gemt de hentede gruppefiler.

Filerne er navngivet så man nemt kan se hvilke af radioens grupper de kan importeres til.

På billedet herunder ses filer til 9700: 144 MHz, 432 MHz, 1200 MHz og DR listen 06 Northern, alle i csv format.



Man kan åbne csv-filerne direkte i EXCEL og se, hvad de indeholder.

Til top denne side.

Opdatere grupper

Vælg den gruppe du vil udskifte med en gruppe fra den hentede gruppefil.

I dette eksempel er valgt 144 MHz. Billede herunder.



Klik på FILE og klik på Import. Billede herunder.



I vinduet vises de udpakkede filer. Se billede herunder.

Har du gemt flere filer i mappen vælger du den med den nyeste dato.

Klik på gruppefilen der passer til den valgte gruppe, derved kopieres filnavnet ned i ruden Filnavn.

Tjek at alle de markerede felter indeholder frekvenstallet på den valgte gruppe, som vist på billedet herunder. (her 144)

Klik på Åbn.



Næste billeder fortæller at ved import slettes alle de linjer som er i den valgte kanalgruppe. Klik OK.



430 MHz og 1200 MHz kanalgrupperne kan importeres på nøjagtig samme måde.

Klik på næste linje.
Gå tilbage for at opdatere flere kanalgrupper.

Hvis du vil opdatere satellit liste eller DR listen, så klik på en af de næste linjer:
Gå videre til Opdatering af Satellit liste
Gå videre til Opdatering af DR liste

Hvis du vil rette kaldesignal eller meddelelse, så klik på næste linje:
Ret kaldesignal og meddelelse.

Overfør kodefilen til radioen når du er færdig med alle opdateringer. Klik på næste linje.
Overfør kodefil fra program til radio.

Til top denne side.

Opdatering af satellitfrekvenser.

Listen opdateres ved at åbne Satellit Memory og vælge SAT filen.
Fremgangsmåden er derefter den samme som vist tidligere ved 144, 430 og 1200 MHz. Billede herunder.



Hvis du vil opdatere DR listen, så klik på næste linje:
Gå videre til Opdatering af DR liste

Hvis du vil rette kaldesignal eller meddelelse, så klik på næste linje:
Ret kaldesignal og meddelelse.

Overfør kodefilen til radioen når du er færdig med alle opdateringer. Klik på næste linje.
Overfør kodefil fra program til radio.
Til top denne side.

Opdatering af DR repeater grupper i kodefil.

Import af DR-lister er næsten mage til.
Åbn mappen Digital og mappen Repeaterlist. Vælg den liste der skal udskiftes, her 06: Europe-Nother.



Når der klikkes på Import kommer der et ekstra valg mellem Group eller All.
Hvis du vil importere en enkelt gruppe som i dette eksempel skal Group vælges. Billede herunder.
(hvis man har en gruppefil med alle DR grupper skal All vælges.)



Når alt passer sammen klikkes på Åbn. Billede herunder.



Hvis du vil rette kaldesignal eller meddelelse, så klik på næste linje:
Ret kaldesignal og meddelelse.

Overfør kodefilen til radioen når du er færdig med alle opdateringer. Klik på næste linje.
Overfør kodefil fra program til radio.
Til top denne side.

Indtast kaldesignal_og_meddelelse

Hvis du vil have dit kaldesignal og meddelelse med i kodefilen er her en vejledning:

Klik på det lille plus ud for IC-9700 for at åbne radioens mapper.
Klik på det lille plus ud for Digital.
Klik på det lille plus ud for My Station.
Klik på Call Sign åbner skrivefelter som vist på billede herunder til venstre.

I feltet Call Sign indtastes dit kaldesignal.
I det lille felt til højre med / er der plads til 4 karakterer. Skriv for eksempel radioens type.
Der kan gemmes 6 kaldesignaler. Det aktive kaldesignal er markeret med S i venstre rubrik.



Hvis der klikkes på Message kan der skrives 5 forskellige meddelelser. Der er plads til 20 karakterer i hver.
Skriv for eksempel dit navn og din by. Den aktive meddelelse er markeret med S i venstre rubrik.



Kaldesignal og din meddelelse vises ved D-Star i display hos dem der modtager din udsendelse.

Når kodefilen indlæses i radioen skal der være flueben ud for MY Station.

Overfør kodefilen fra program til radio, når du er færdig med alle opdateringer. Næste afsnit.

Til top denne side.

Overfør den opdaterede kodefil fra kodeprogrammet til SD kortet.

Klik på File i øverste linje i kodeprogrammet. Klik på linjen Save as.. Billede herunder.



Søg i ruden Gem i: efter SD-kortet. Klik på mappen IC-9700.



Klik på Setting og klik på Åbn.



Med den ny kodefils navn i ruden Filnavn klikkes på Gem.



Kodefilen er nu gemt på SD-kortet.

Tag SD-kortet ud af komputeren (sikker udtagning) og sæt SD-kortet i den slukkede radio.

Til top denne side.

Overfør kodefilen fra SD kortet til radioen.

Tænd radioen med SD-kortet monteret.

Tryk knappen MENU og berør ikon SET. Venstre billede herunder.

Find og berør linjen SD Card. Højre billede herunder.



Find og berør linjen Load Setting. Venstre billede herunder.
Find og berør linjen med Set-filen med den rigtige dato (den nyeste). Højre billede herunder.



ALL indlæser hele kodefilen med Kaldesignal, Besked, Netværk, CI-V, Gateway og REF Adjust.



BEMÆRK at hvis man vælger ALL vil kodefilens finjustering af radioens master oscillator blive indlæst i radioen.

Spørgsmål: "REF Adjust" vil blive gemt. "REF Adjust" er finjusteringen af master oscillatoren.

Er det en kodefil fra samme radio er det OK at vælge ALL, men ellers er det bedre at vælge Select og krydse af i linjerne.

Select giver mulighed for at bestemme hvad der indlæses fra kodefilen.

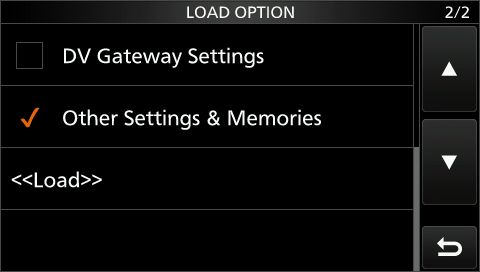

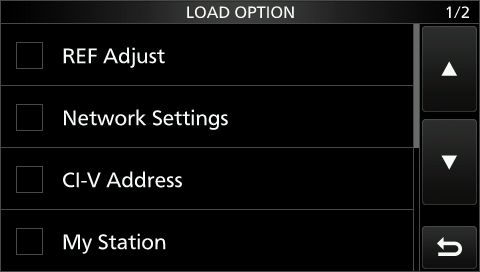

2 skærme med 6 afkrydsningsfelter og linjen Load vises. 2 billeder herunder.

Valg af "My Station" overfører kaldesignal og meddelelse fra kodefilen.
"Other Settings & Memories" er altid valgt.
Resten vedrører CI-V, Network og DVGateways, og bør ikke vælges, medmindre man ved hvad det betyder.

Afslut med at berøre linjen LOAD.



Spørgsmål: Keep "SKIP" settings in the Repeater list ? Berør YES. Billede nedenfor.



Spørgsmål: Load file? Berør YES.

"REF Adjust" er radioens master oscillator. Berør NO, medmindre du virkelig vil ændre frekvensjusteringen.
Billeder herunder.



SLUK IKKE RADIOEN

Efter et par minutter viser skærmen "Completed! Restart the IC-9700".

Sluk og tænd for radioen. Radioen er klar til brug.

Gem en kopi af den ny kodefil til en mappe på komputeren, når du er færdig med opdatering. Næste afsnit.

Til top denne side.

Gem en kopi af kodefilen til en mappe på komputeren.

Klik på File i øverste linje og klik på Save as i menuen.



Vælg (eller opret) en mappe til kodefiler og giv kodefilen et navn (blå linje i venstre billede herunder.



Klik på Gem.

Radioens kodefil er nu gemt i den valgte mappe på komputerens harddisk.

Det kan være nyttigt også at gemme en kopi på SD-kortet, se betjeningsvejledningen menu "BackUp af SETTING til SD-kortet"

Se vejledning om betjening af radioen ved at klikke i topmenuen på knap "Bruger vejledning".

Til top denne side.

Rapport om fejl og mangler modtages meget gerne. Mail: OZ1LN(dot)Lasse(at)gmail(dot)com
